本文介绍如何使用多云组网POP站点来实现对等连接组网。

场景说明

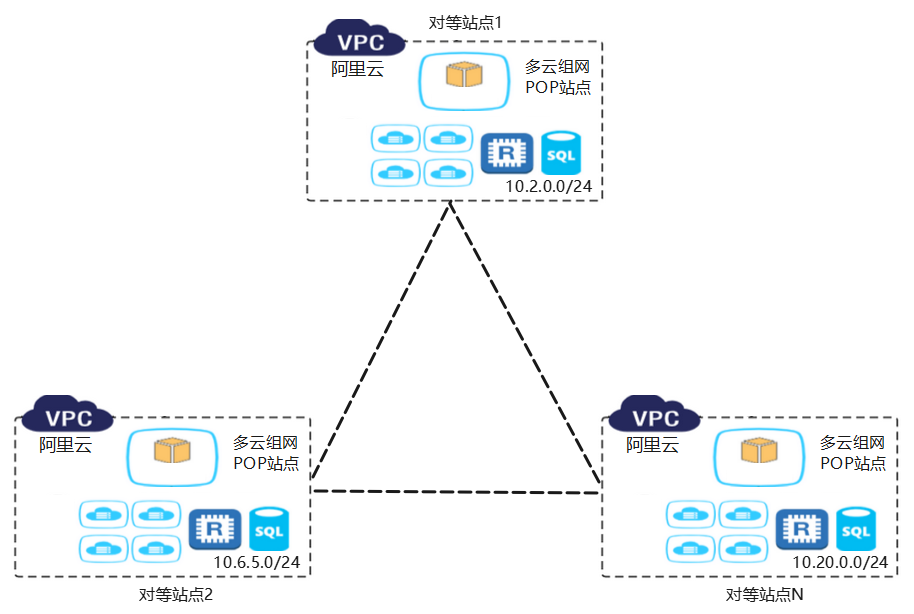

本文以以下场景图为例，向您介绍如何实现对等连接组网：

使用限制

前置条件

对等连接

站点组网网段

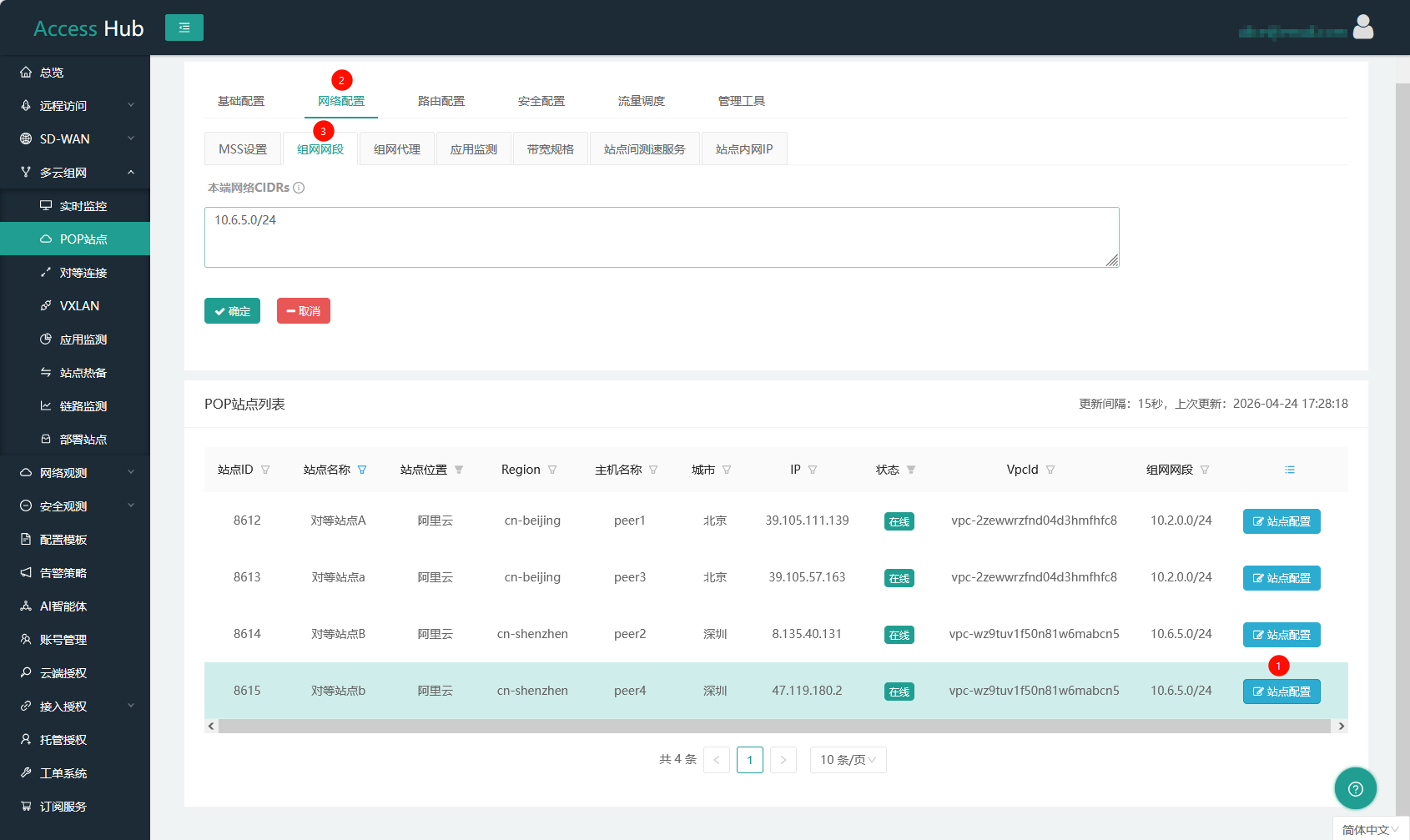

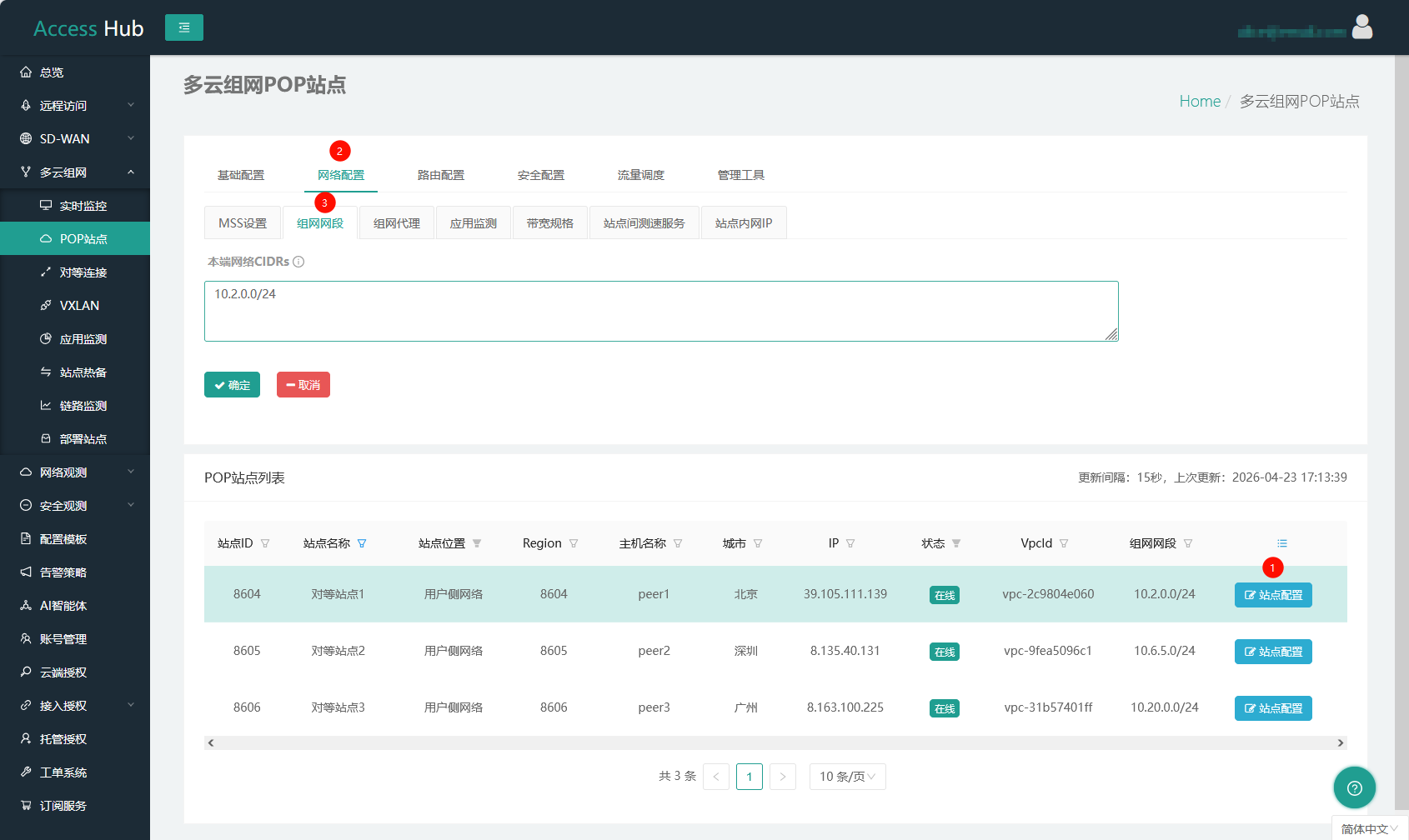

1. 打开多云组网 → POP站点 页，点击"站点配置"按钮，通过网络配置 → 组网网段 页签来配置站点的组网网段：

您需要逐个配置好各POP站点的组网网段。

建立对等连接

1. 打开多云组网 → 对等连接 页，通过"新增对等连接"按钮来组网。对于上面的组网拓扑，需要分两次来完成建立。

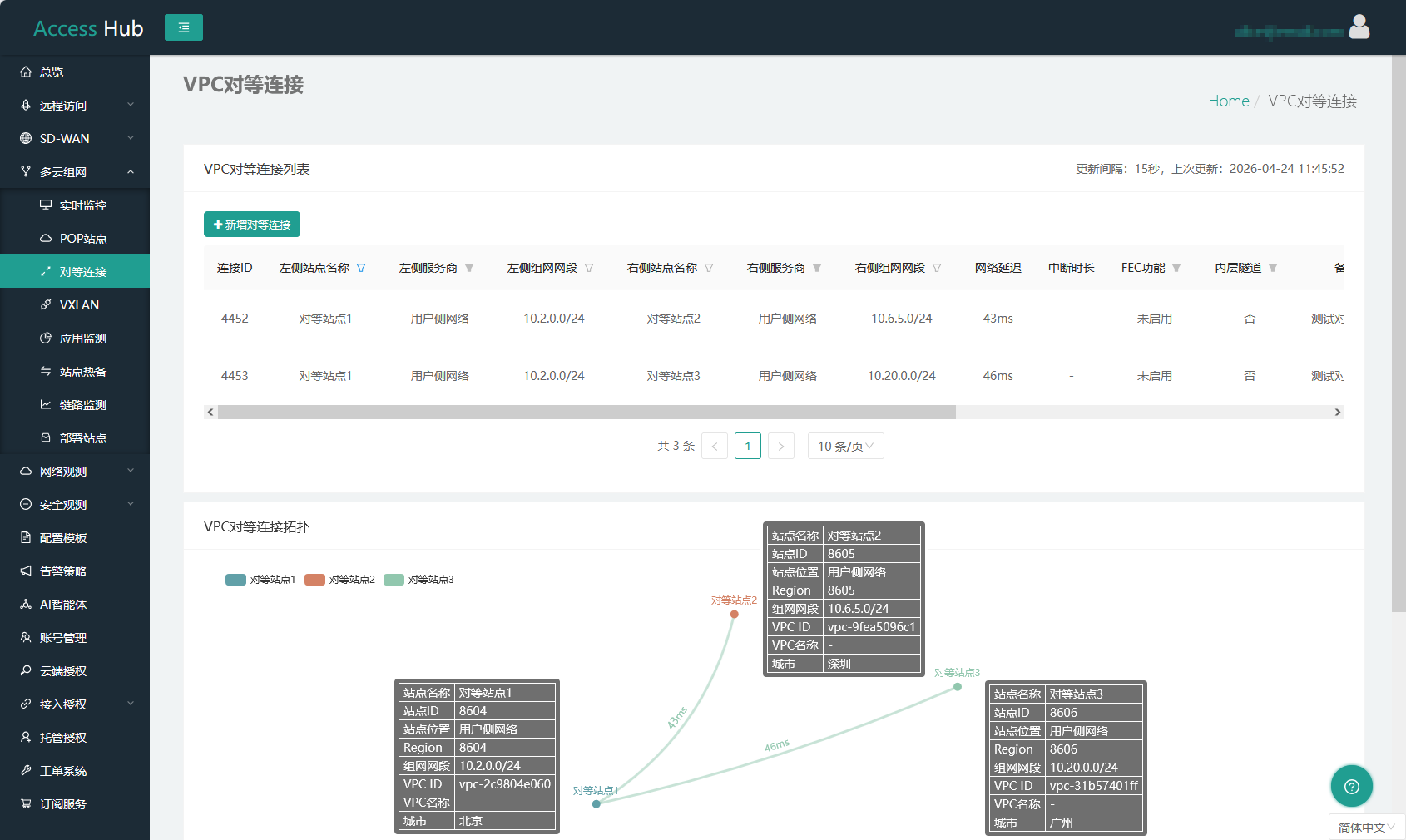

2. 首先建立"对等站点1"到"对等站点2"、“对等站点N"的连接，完成后可在列表下方看到当前组网情况：

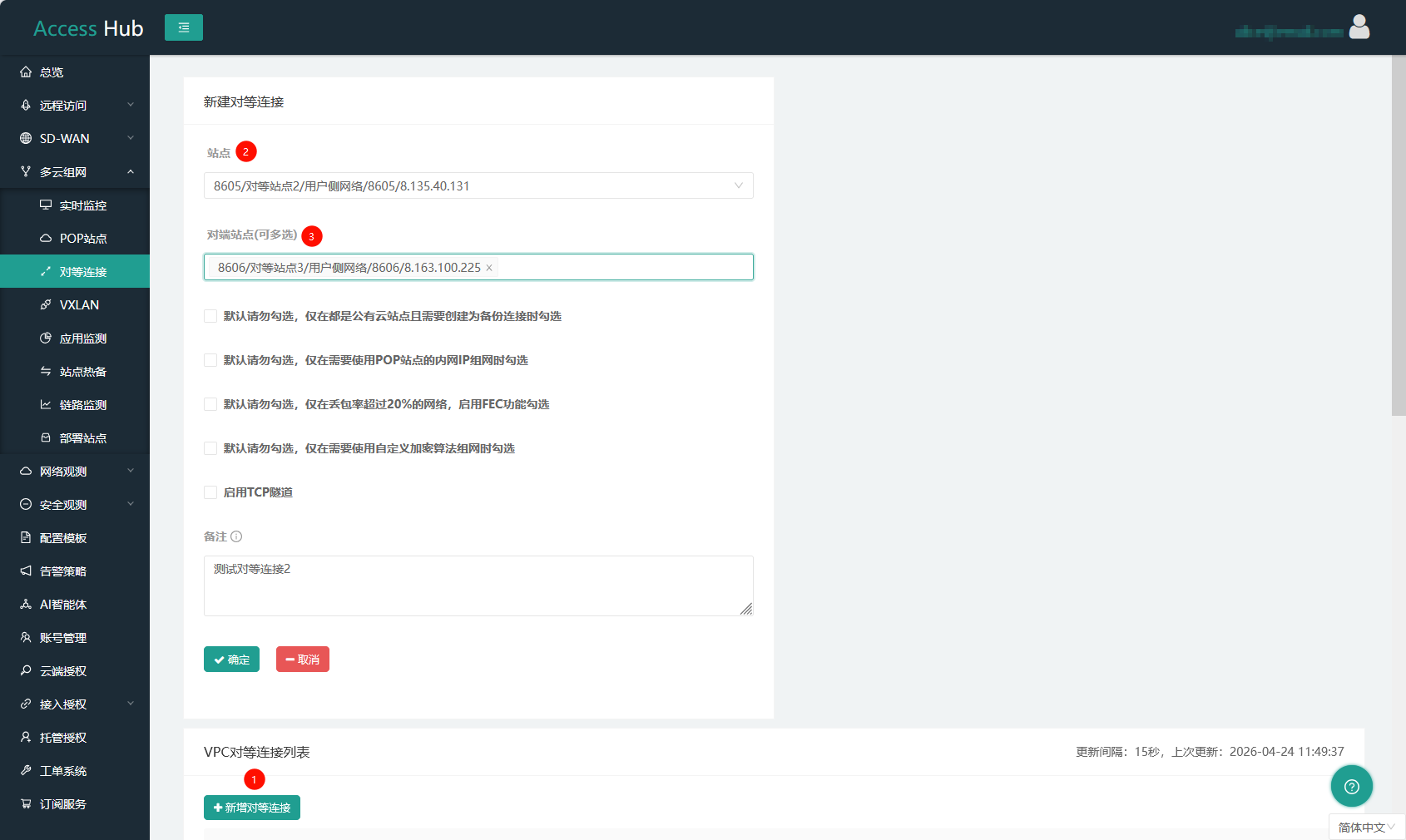

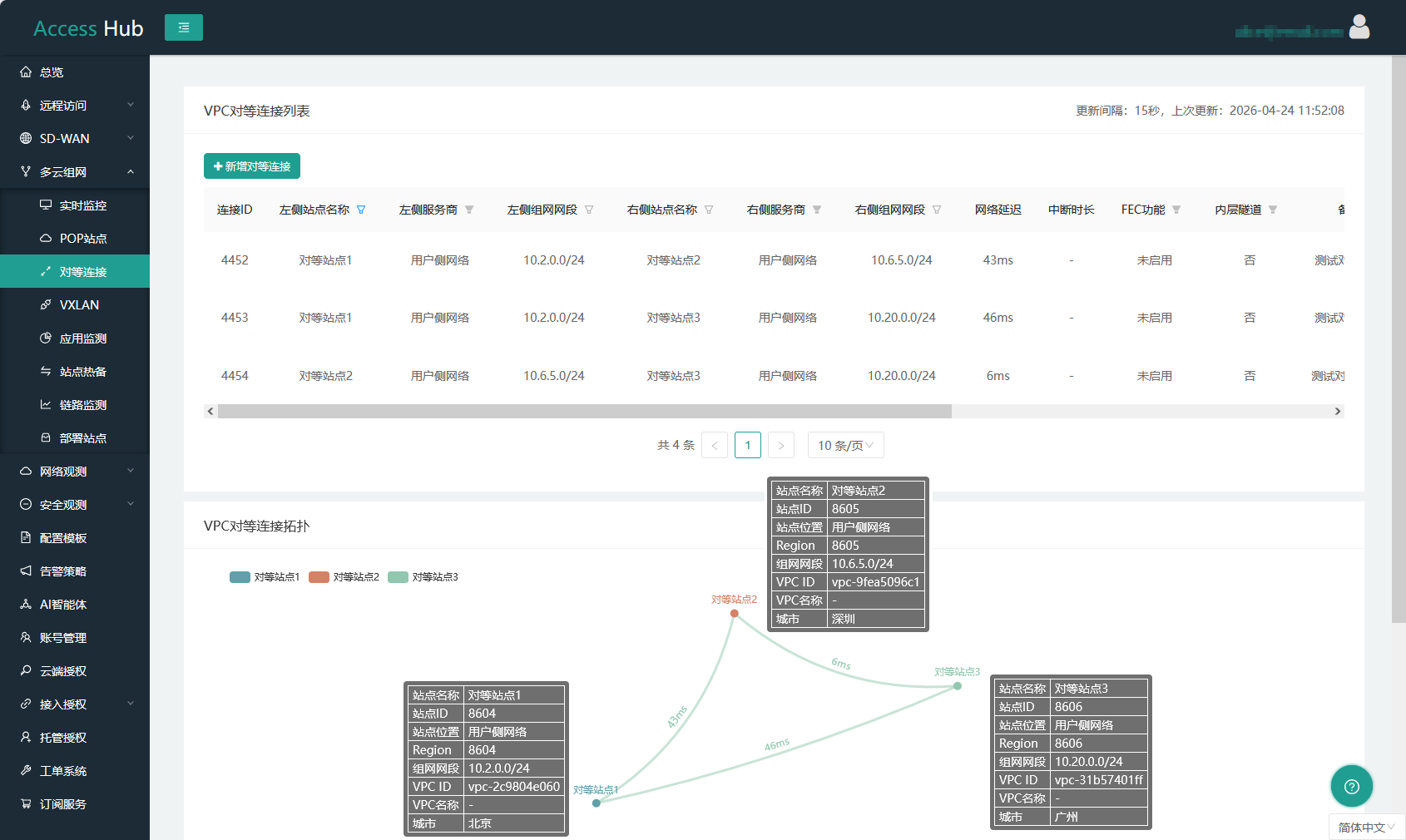

3. 接下来，建立"对等站点2"到"对等站点N"的连接，完成后可在列表下方看到当前组网情况：

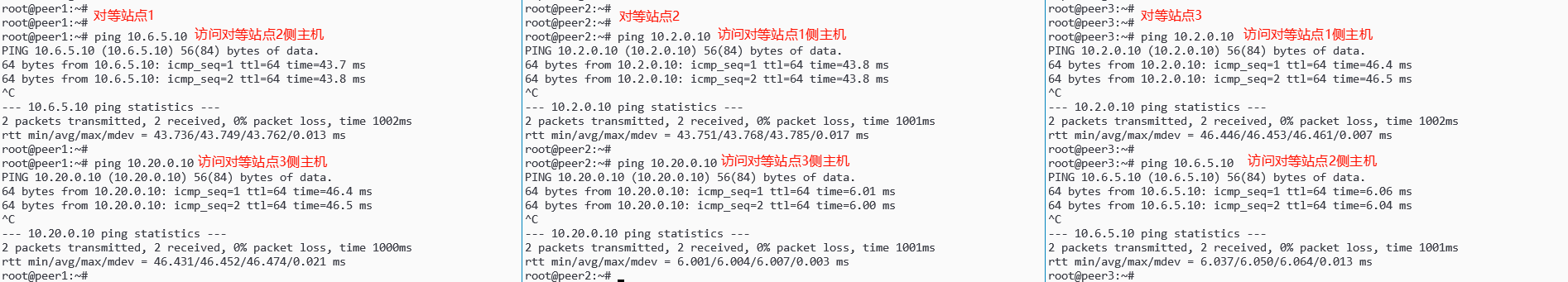

4. 全部操作完成后，对等站点所在VPC中的主机可互相访问。

修改连接配置

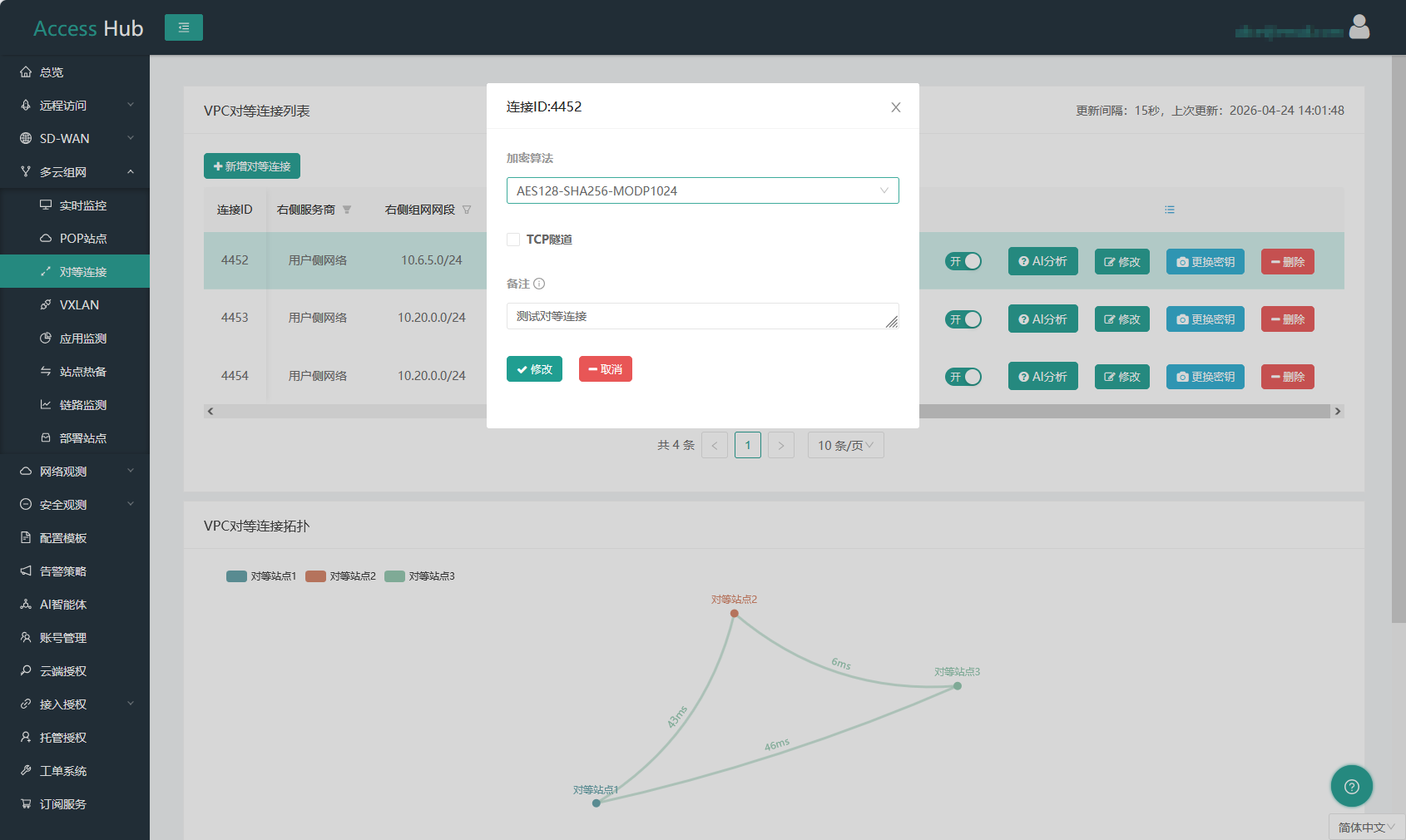

1. 打开多云组网 → 对等连接 页，通过对等连接的"修改"按钮来更新连接的配置：

配置项的具体功能参考：组网配置

更换密钥

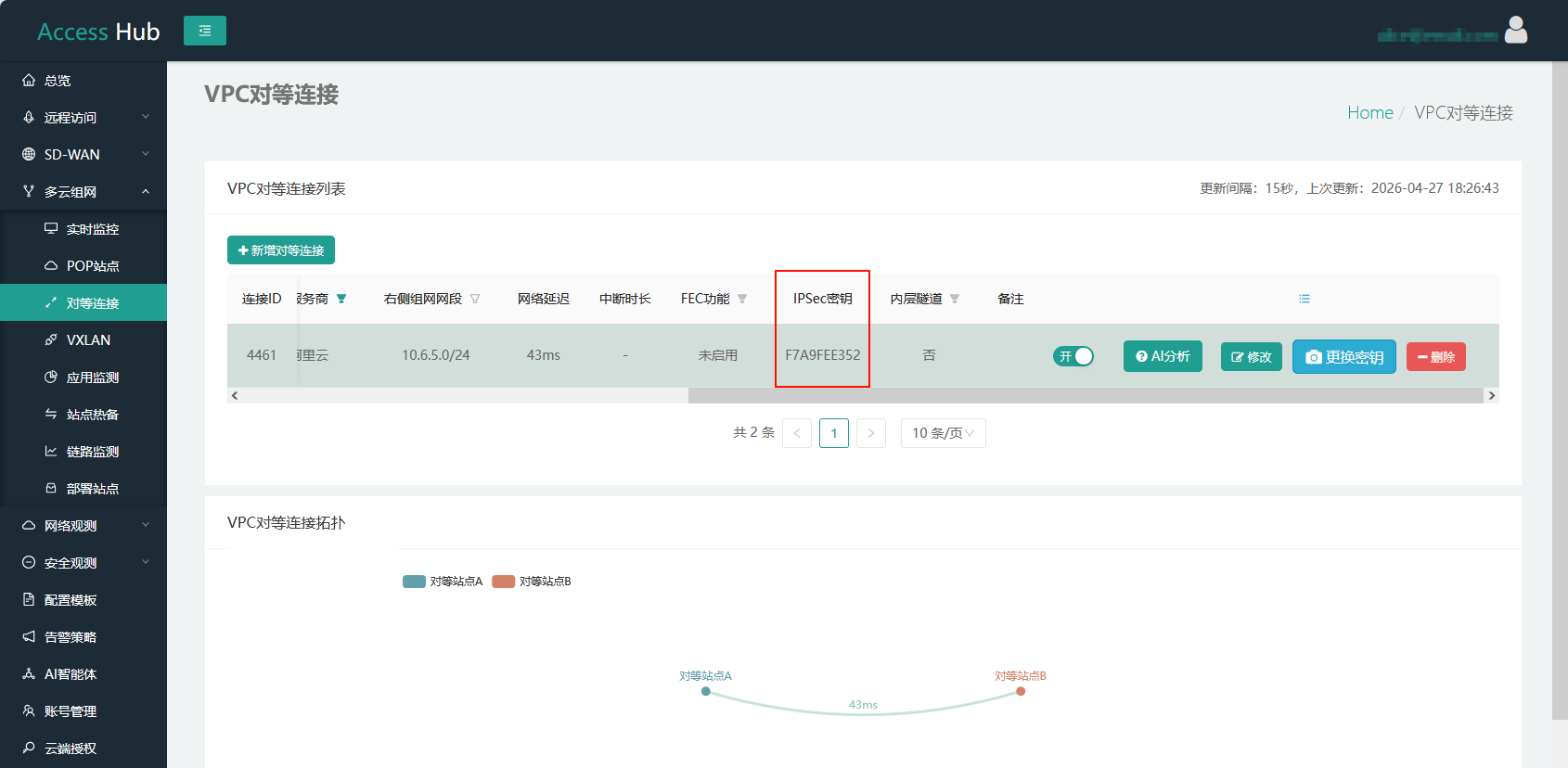

1. 打开多云组网 → 对等连接 页，通过对等连接的"更换密钥"按钮来轮换加密密钥：

删除对等连接

对等连接是"一对一"建立的，删除连接即可撤销组网关系。

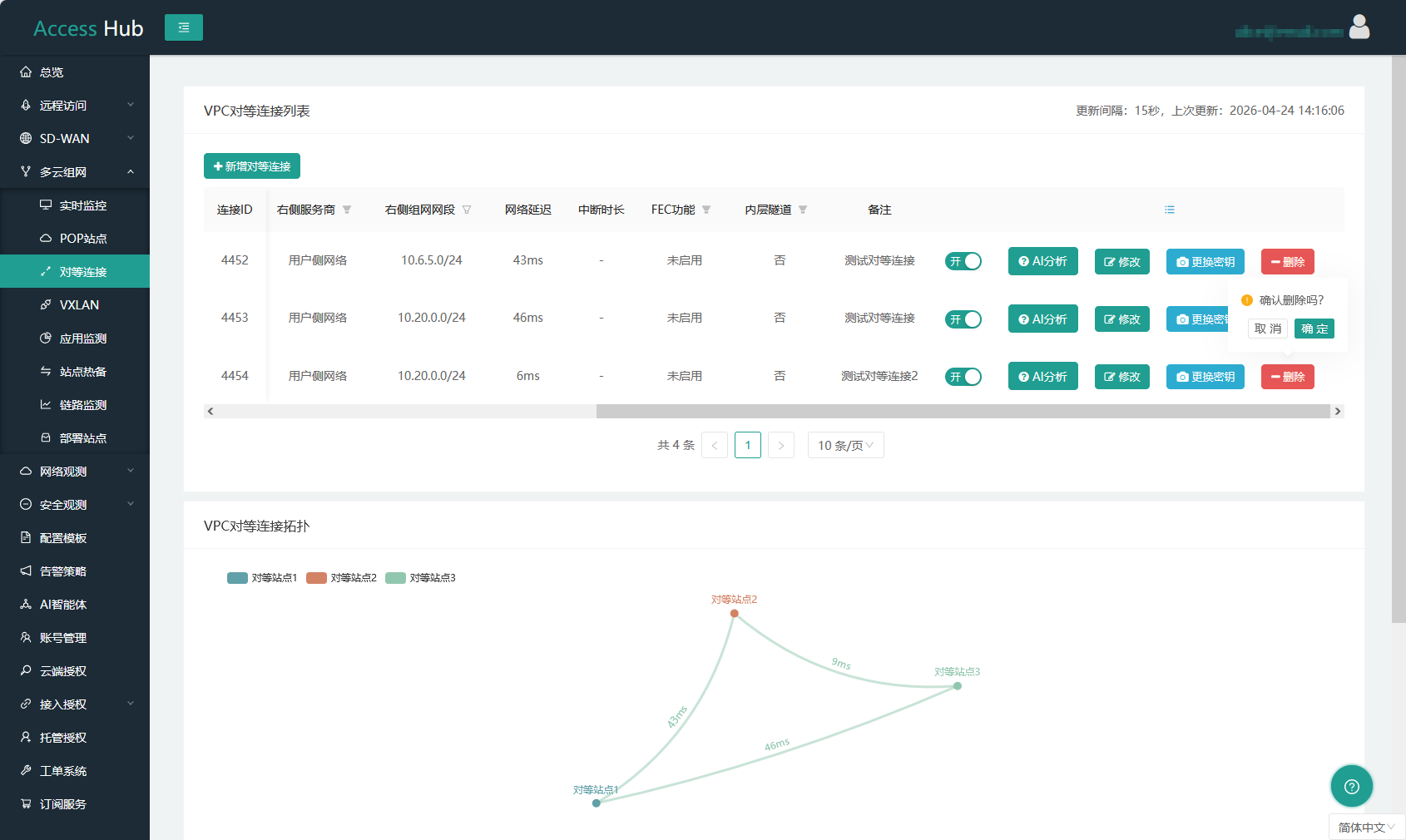

1. 打开多云组网 → 对等连接 页，通过对等连接的"删除"按钮来删除一条连接：

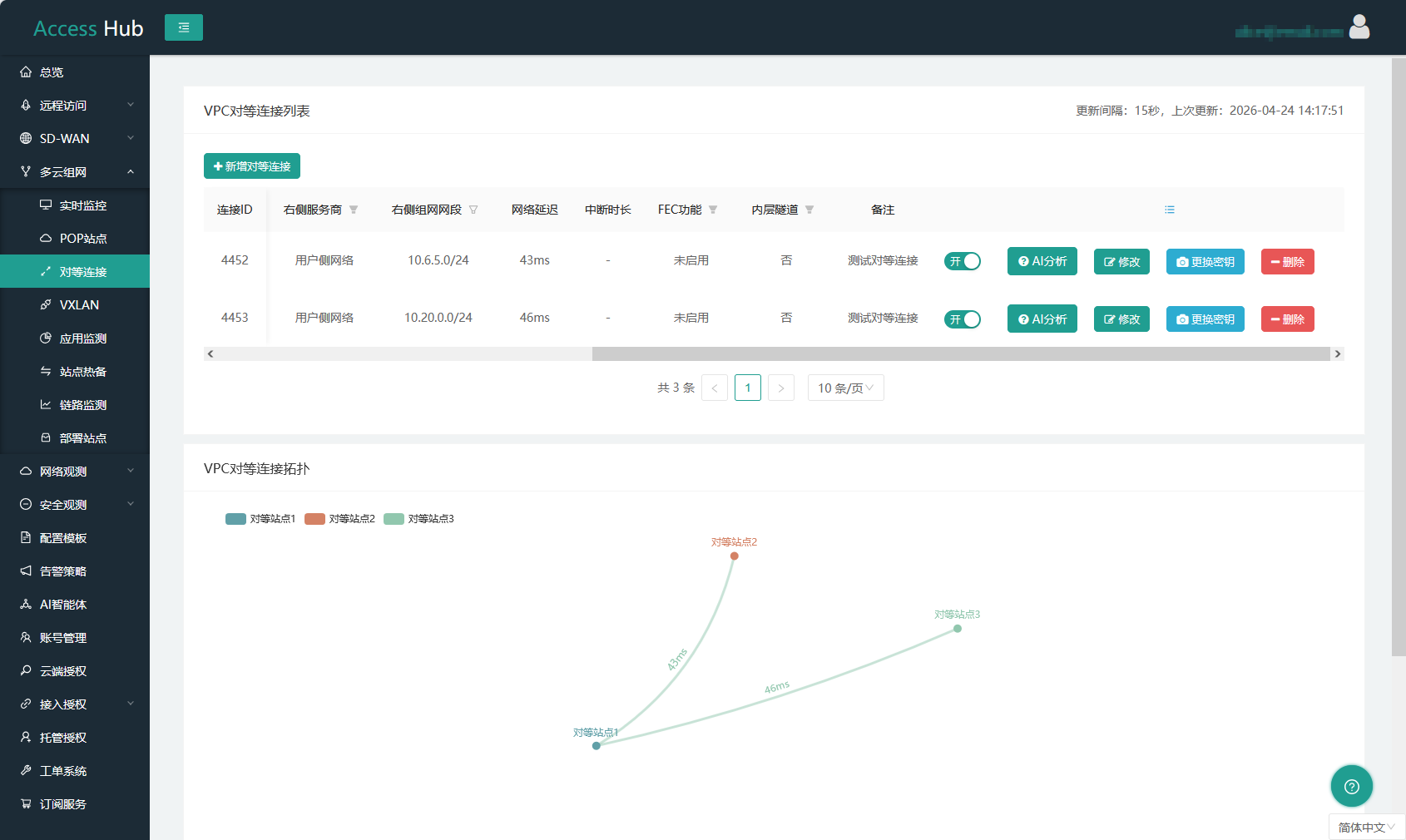

2. 提交后，相应该条目将从列表和拓扑图中删除：

组网配置

备份连接

备份连接主要用于保障业务的连续性。当主隧道因网络波动、运营商故障或硬件异常中断时，系统可自动切换至备份链路，确保跨地域流量不中断。

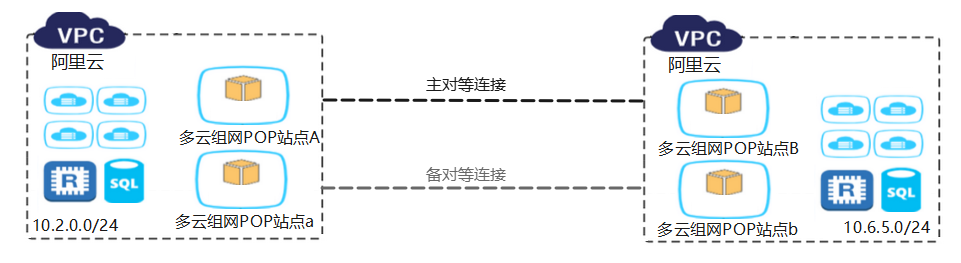

组网拓扑：

使用限制：

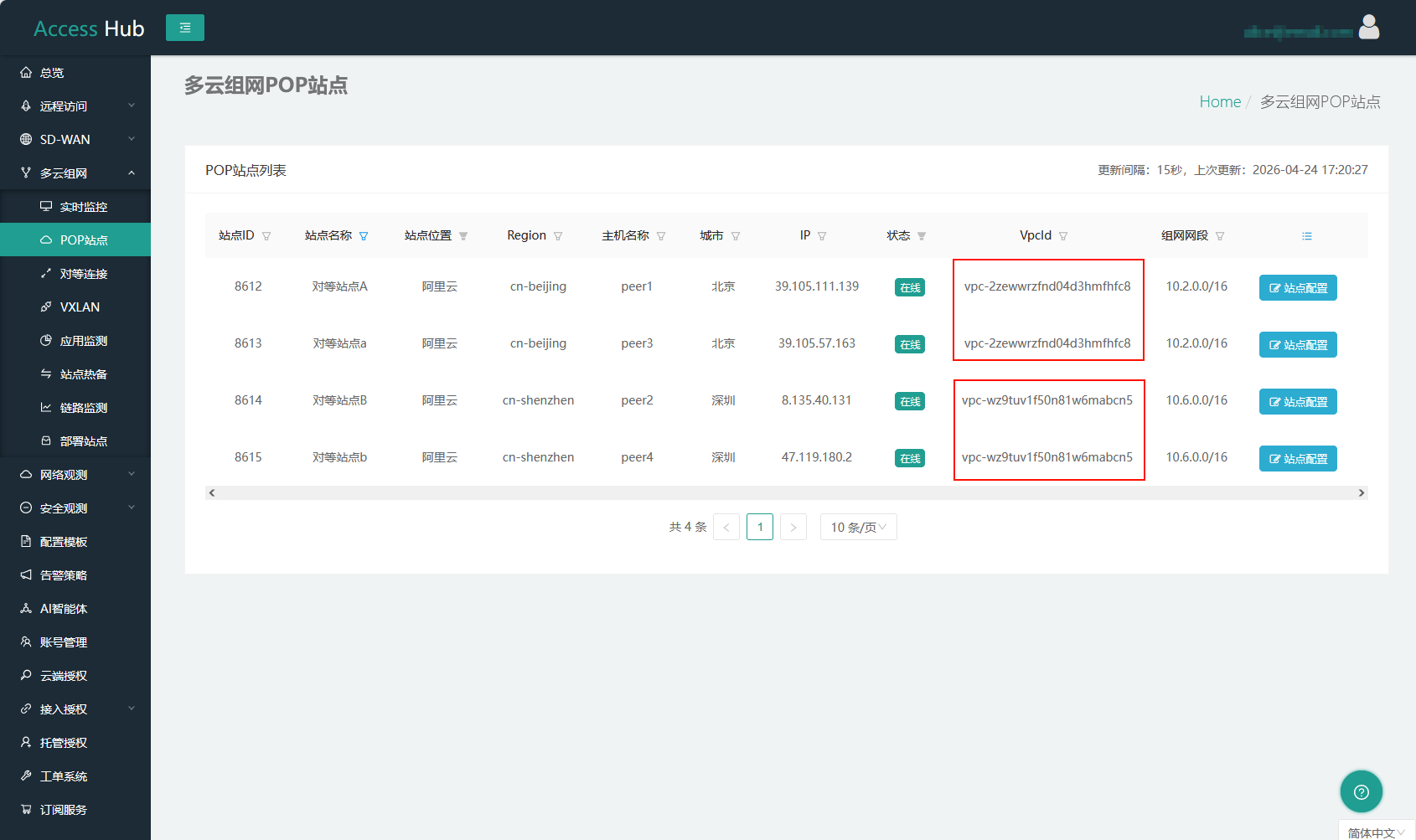

部署好之后的状态：（每个VPC中各有2个多云组网POP站点）

主备的创建步骤：

1. 打开多云组网 → POP站点 页，点击"站点配置"按钮，通过网络配置 → 组网网段 页签来配置好所有站点的组网网段：

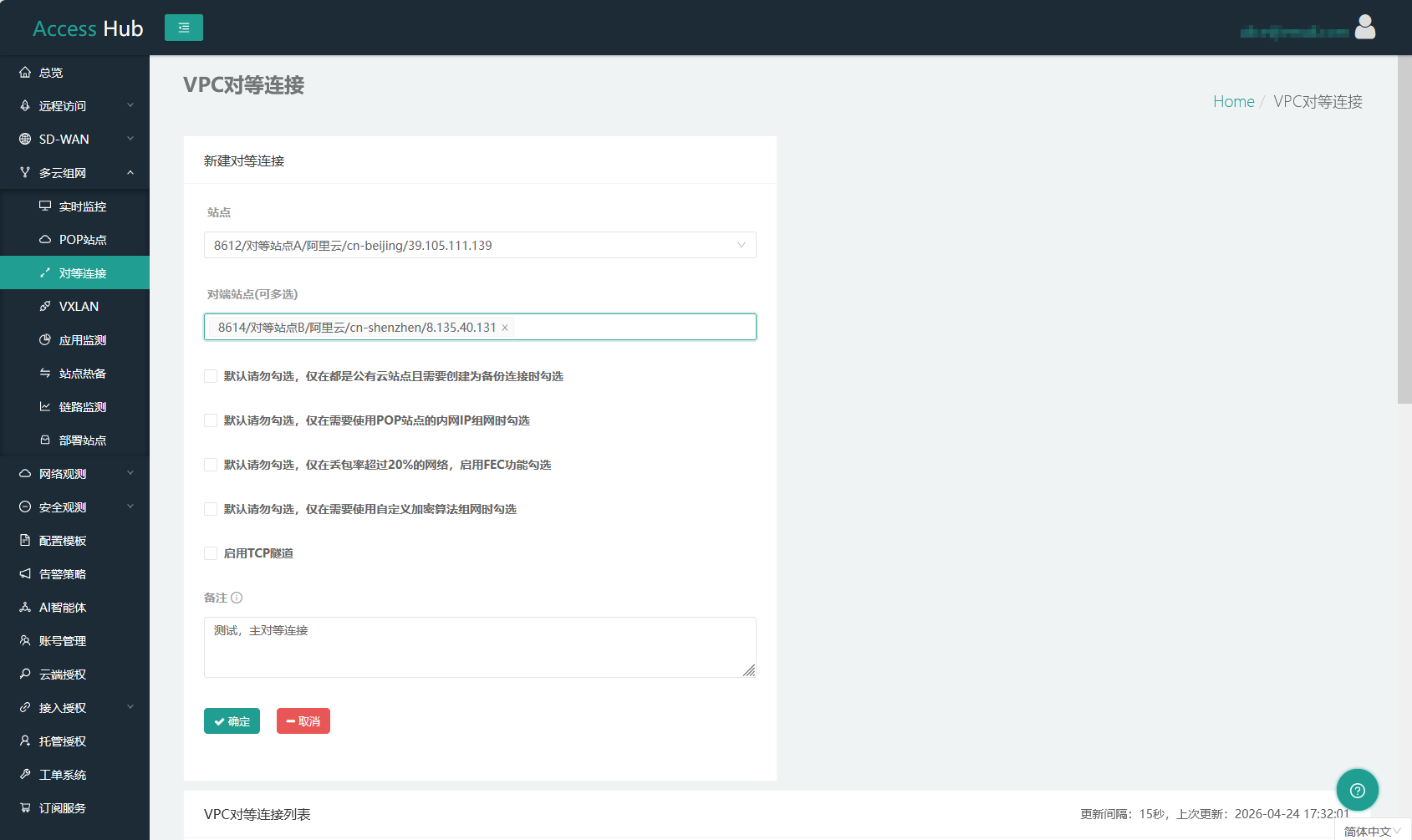

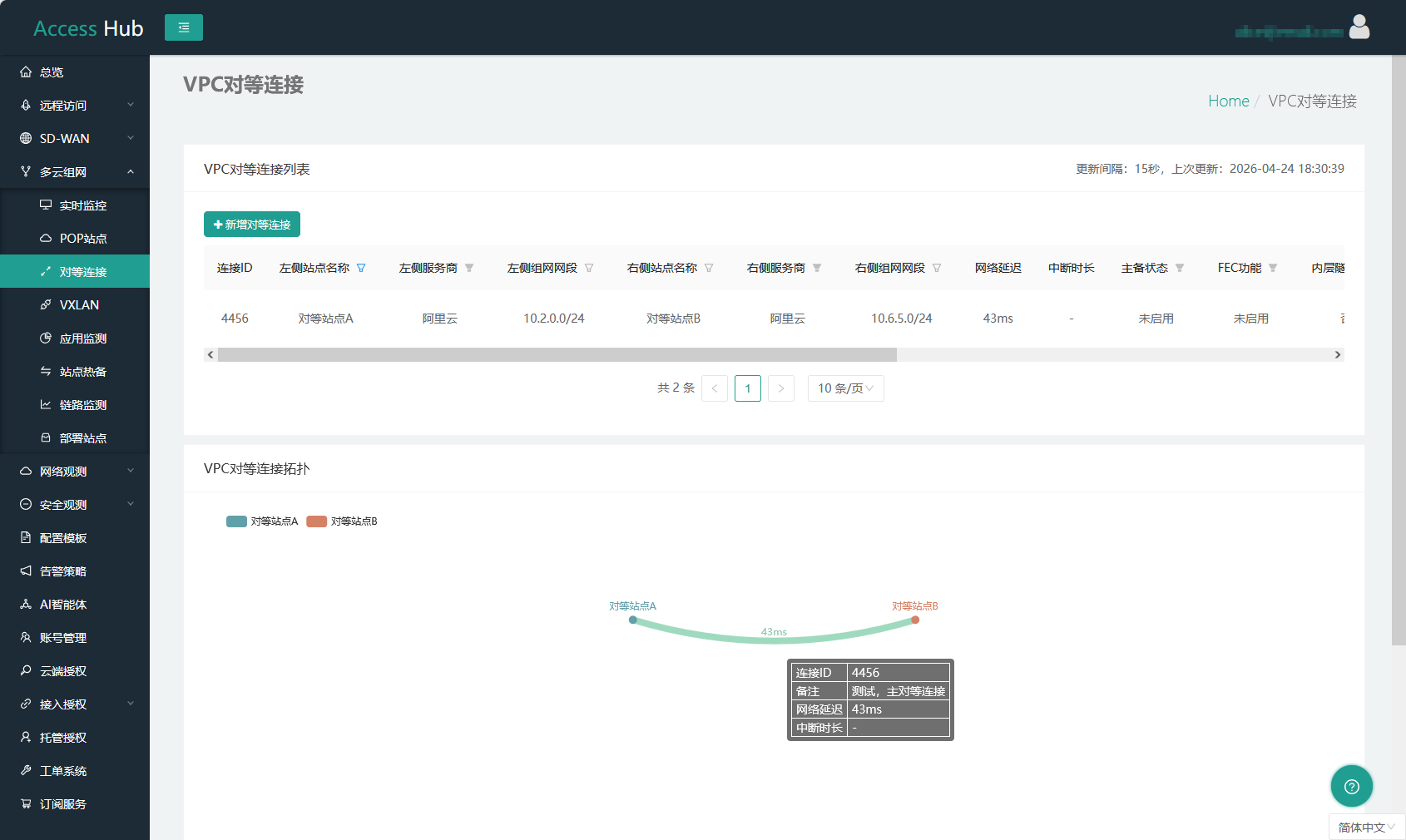

2. 打开多云组网 → 对等连接 页，通过"新增对等连接"按钮来创建主对等连接，首次创建时不勾选"创建为备份连接”：

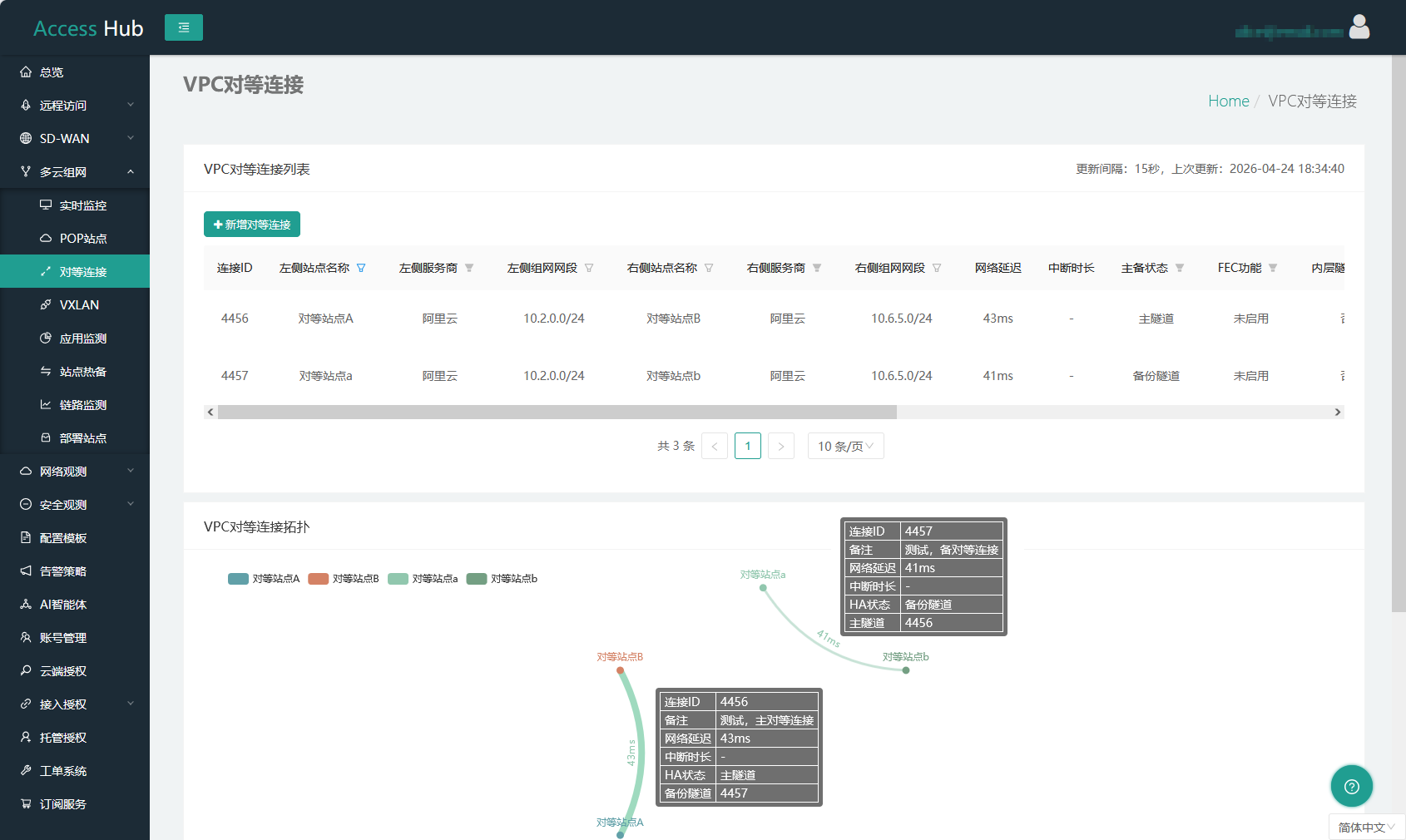

3. 再次点击"新增对等连接"按钮，选择"对等站点a"、“对等站点b"来创建备对等连接，此次创建需勾选"创建为备份连接”：

效果：

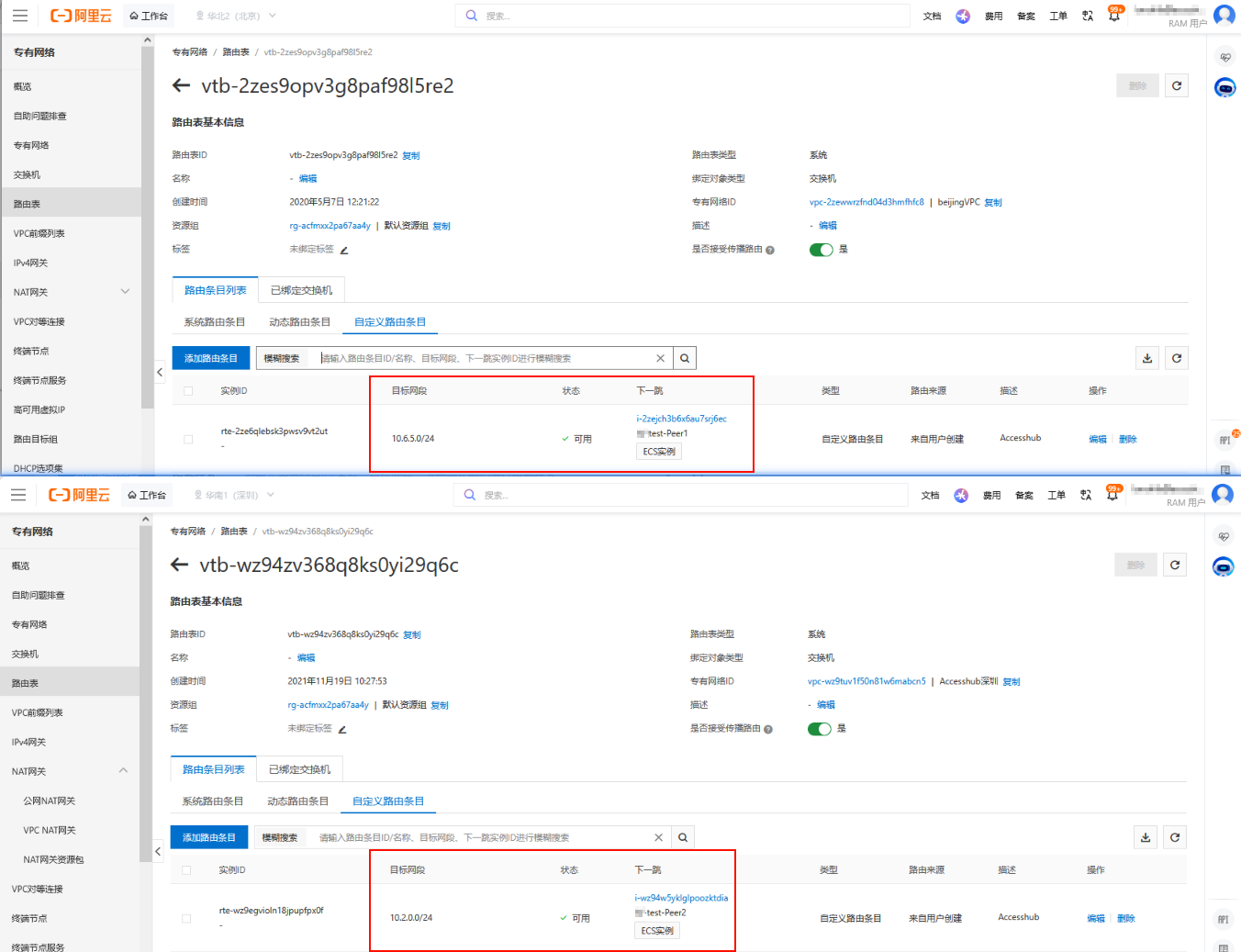

• 正常情况，组网VPC通主对等连接站点来中转流量，实现互访：

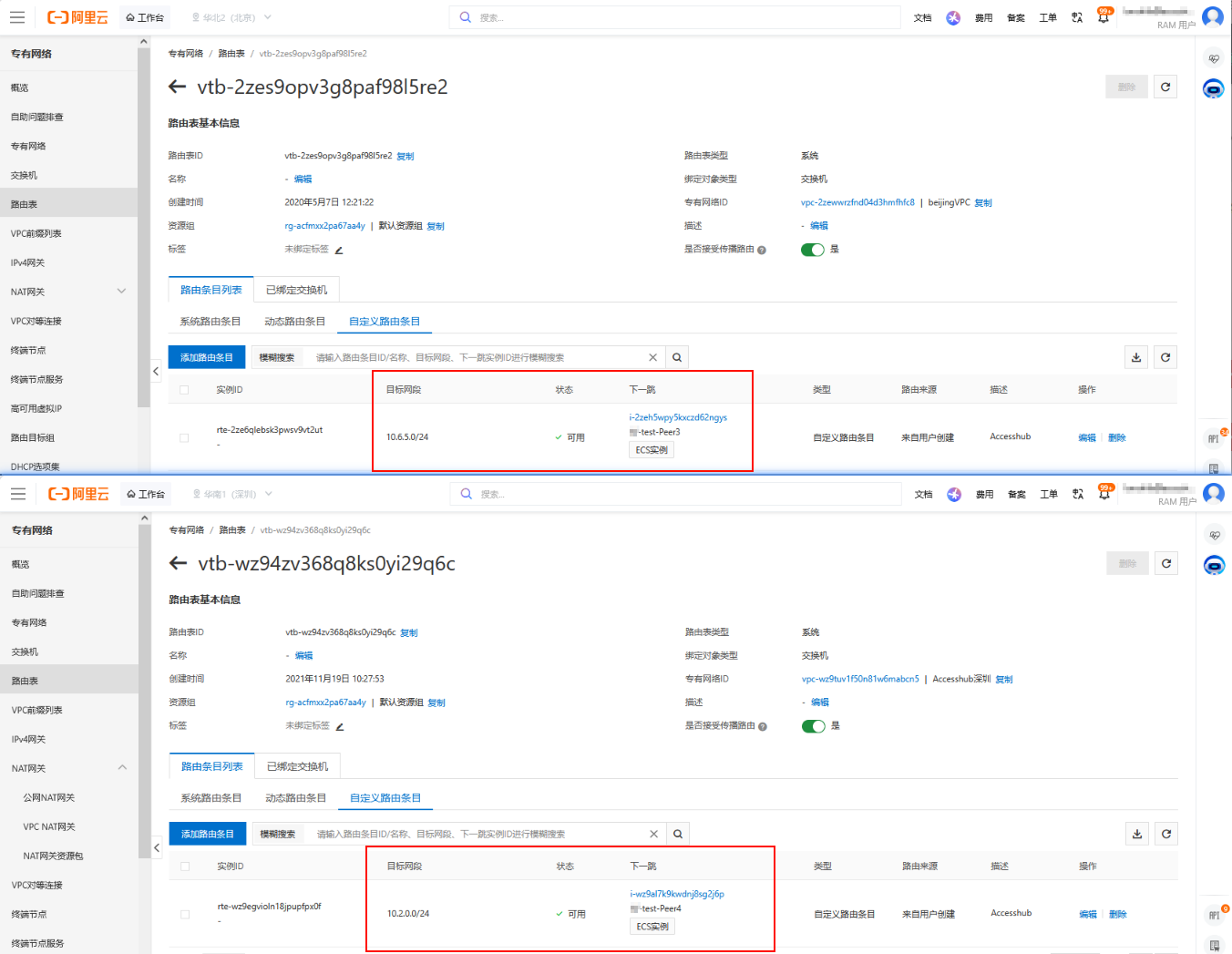

• 当主对等连接异常时，将执行主备倒换，切换为通过备对等连接站点来互访：

内网IP组网

适用于"专线"或"双重隧道"环境下的VPC网段打通。在云厂商处购买专线/建立外层隧道后，VPC两侧的站点内网IP应该可以直达，此时可基于此IP来构建加密和互联隧道。

操作步骤：

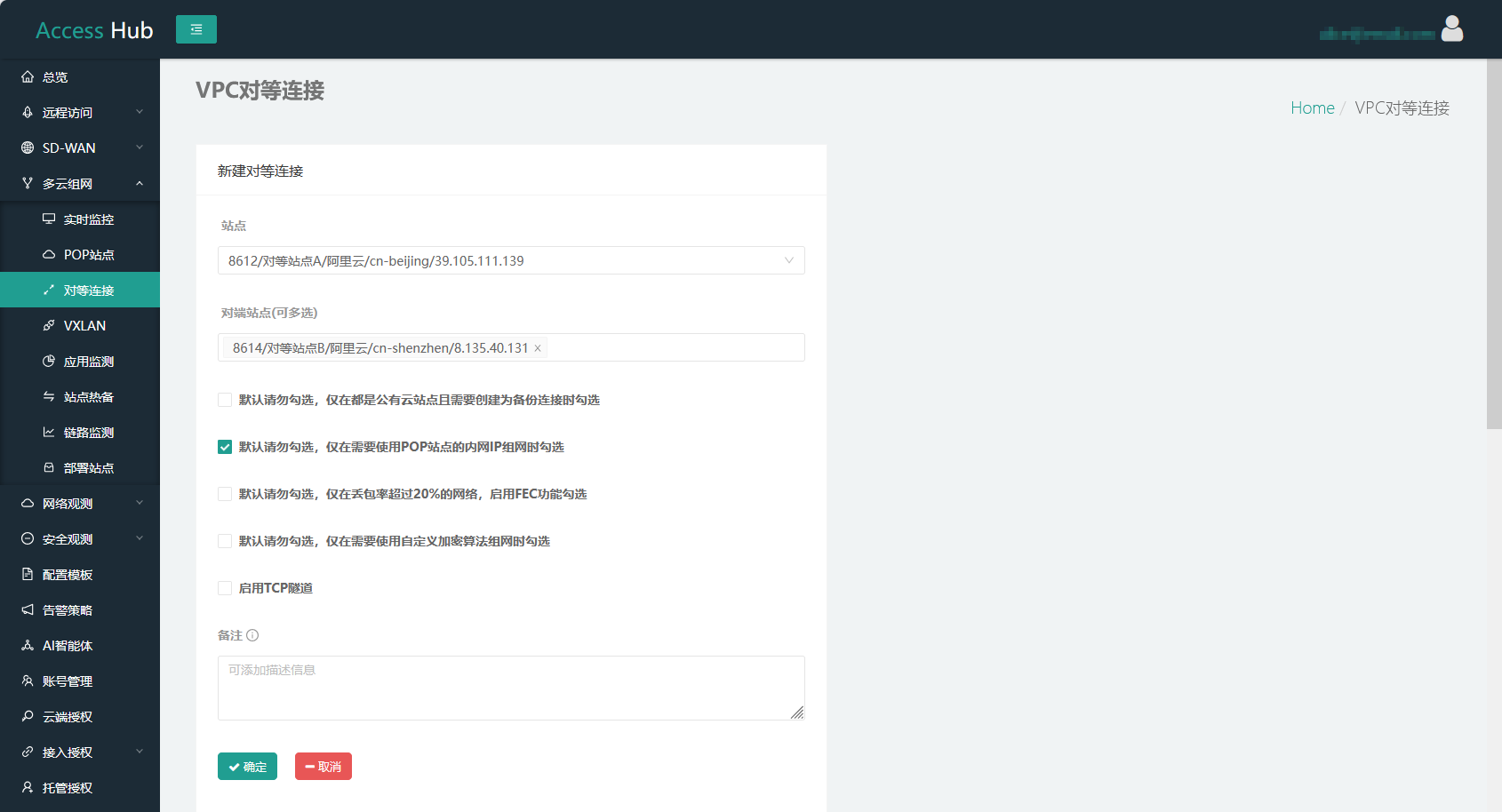

1. 打开多云组网 → 对等连接 页，通过"新增对等连接"按钮来组网，勾选"使用POP站点的内网IP组网"：

效果：

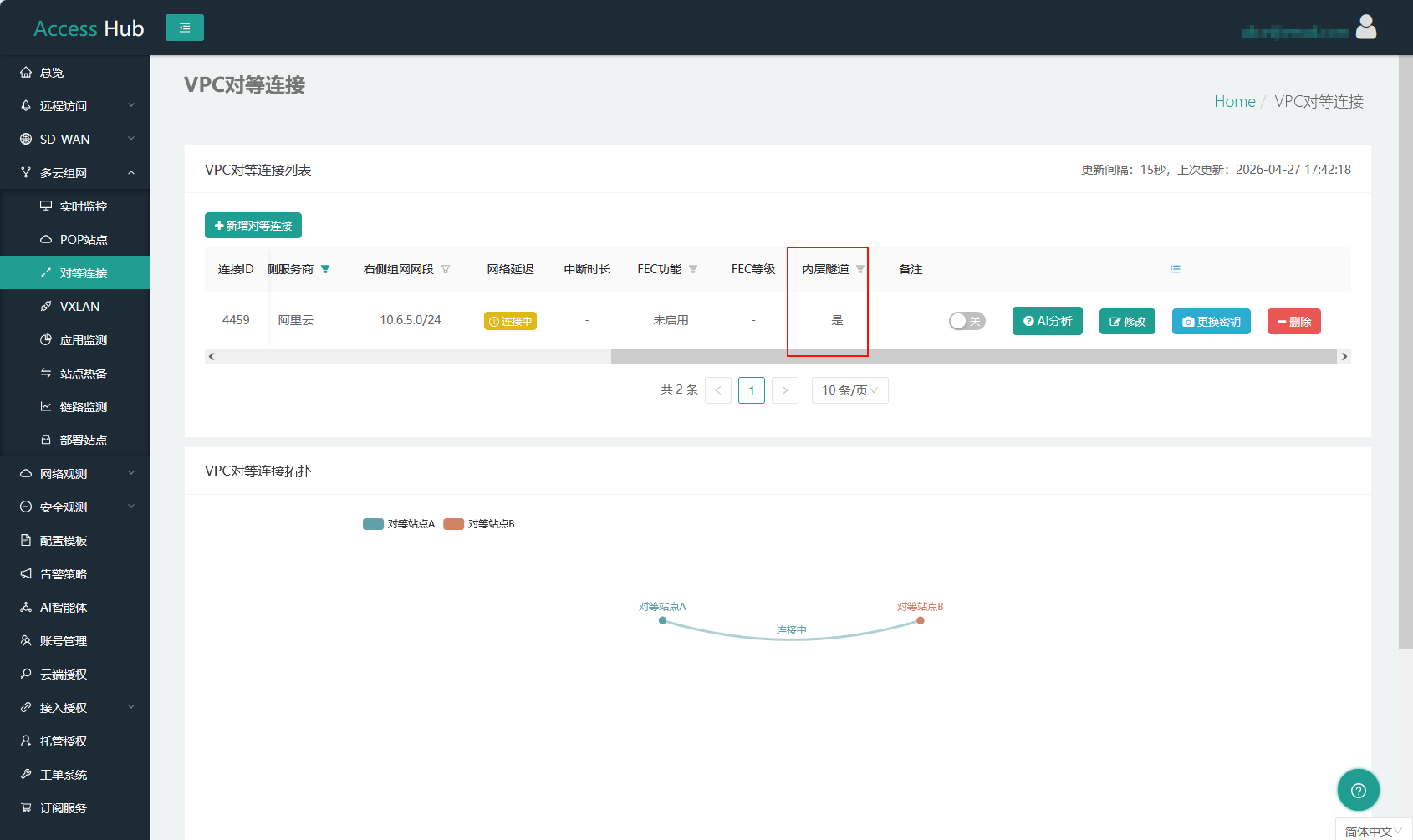

1. 站点将基于站点内网IP来构建隧道，在对等连接列表可看到此项设置：

FEC

适用于网络可靠性或稳定性比较差的环境下的VPC网段打通。它能在以增加一定带宽消耗的代价，降低对等连接的丢包率和时延。

操作步骤：

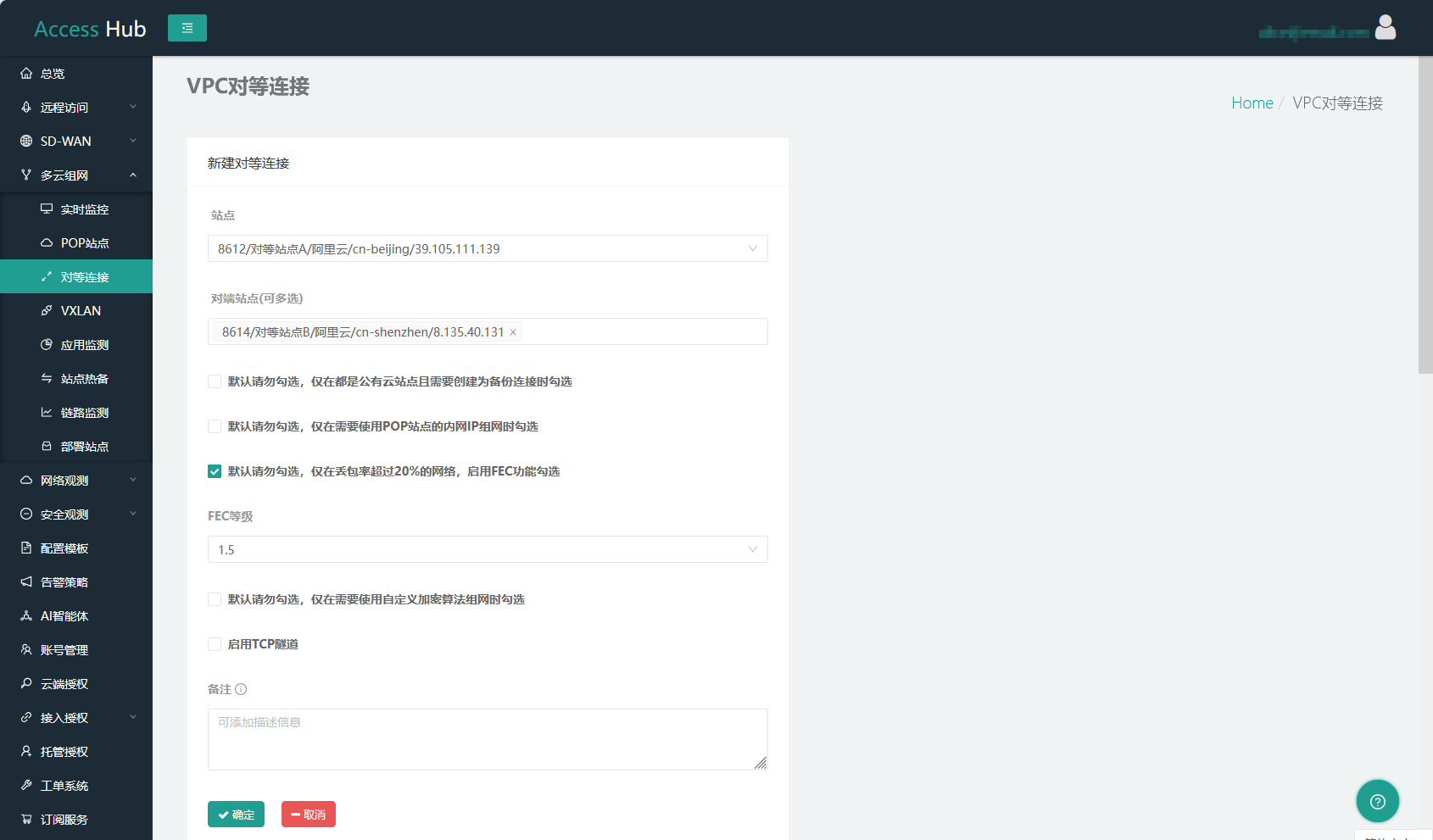

1. 打开多云组网 → 对等连接 页，通过"新增对等连接"按钮来组网，勾选"启用FEC功能"，FEC等级可根据需要调整（数值越大冗余度越高，消耗的带宽越多）：

效果：

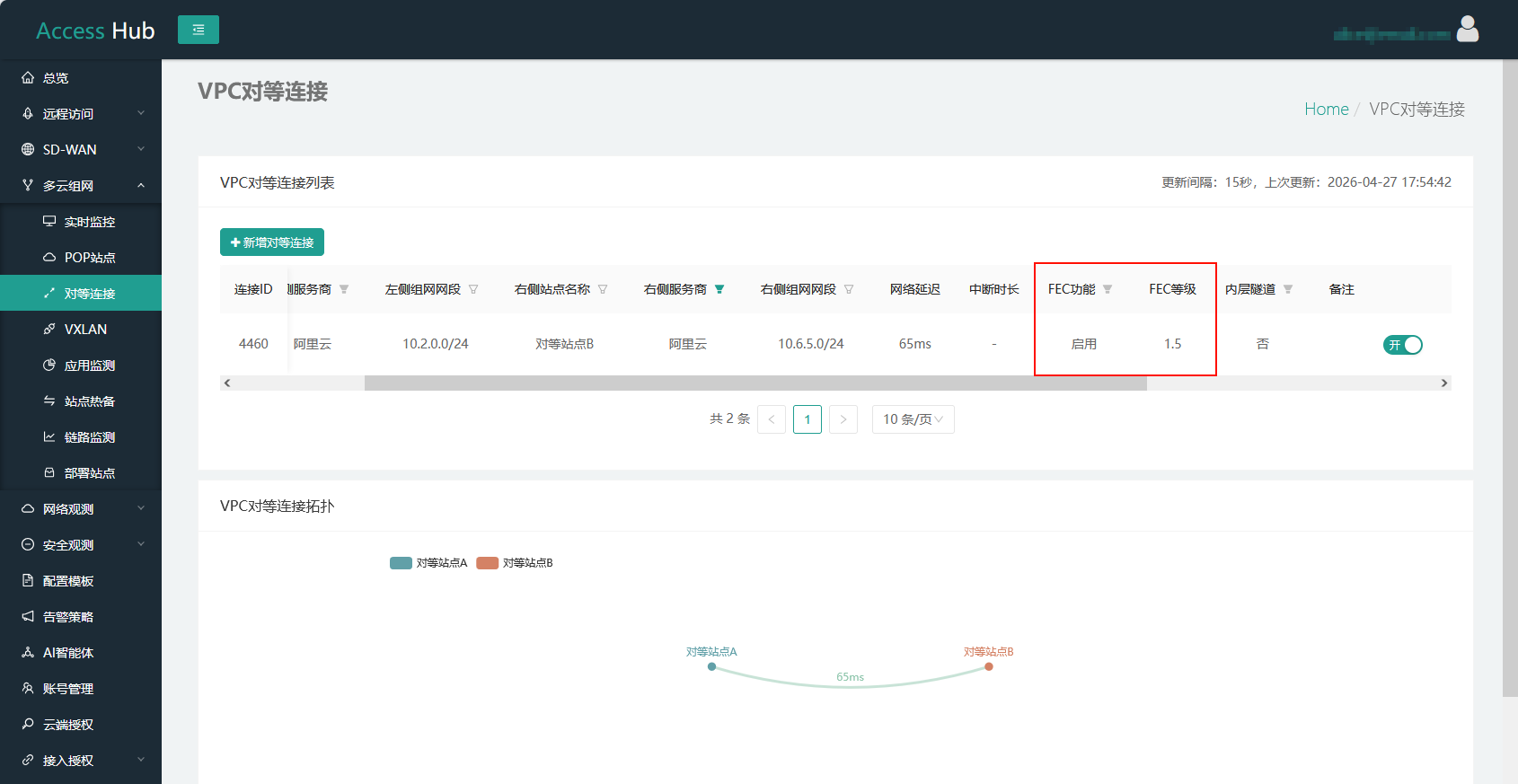

1. 在高丢包环境下的组网质量得到改善，在对等连接列表可看到此项设置：

加密算法

对等连接站点间流量的加密方式，具体解释如下：

加密算法	IKE加密	IKE认证	IPSec加密	IPSec认证	DH分组	说明
AES128-SHA1-MODP1024	aes128	sha1	aes128	sha1	g2(modp1024)	国际标准商用密码算法
AES128-SHA256-MODP1024	aes128	sha256	aes128	sha256	g2(modp1024)	国际标准商用密码算法
AES256-SHA256-MODP2048	aes256	sha256	aes256	sha256	g14(modp2048)	国际标准商用密码算法
AES128GCM16-SHA1-CURVE25519	aes128 gcm mode	sha1	aes128 gcm mode	sha1	g31(curve25519)	国际标准商用密码算法
AES256GCM16-SHA256-CURVE25519	aes256 gcm mode	sha256	aes256 gcm mode	sha256	g31(curve25519)	国际标准商用密码算法
SM4CBC-SM3-SM2DH	sm4 cbc	sm3	sm4 cbc	sm3	sm2	中国国产商用密码算法，需要站点宿主机系统支持
不加密	aes128	sha1	无	无	g2(modp1024)	不建议在公网环境下使用

操作步骤：

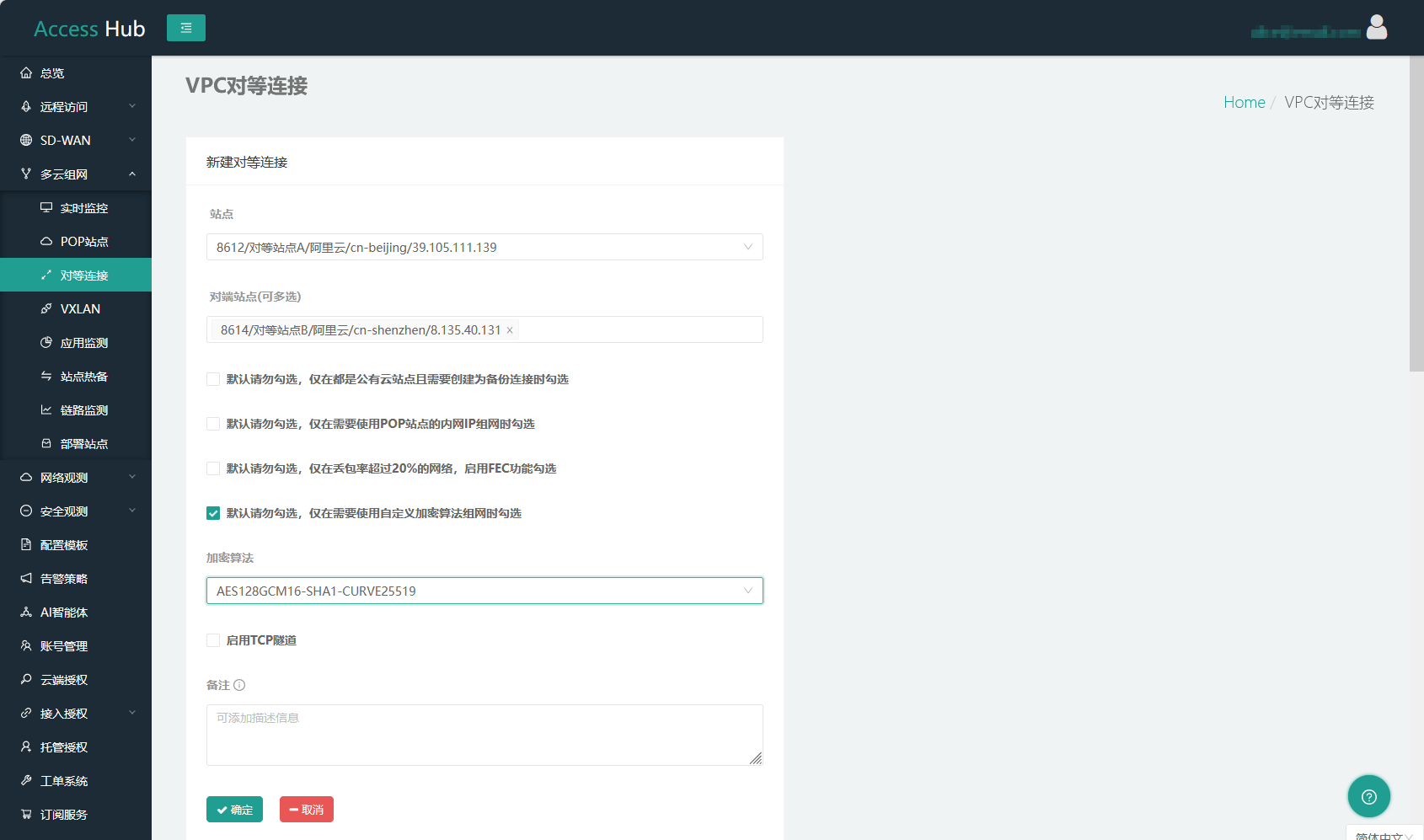

1. 打开多云组网 → 对等连接 页，通过"新增对等连接"按钮来组网，勾选"自定义加密算法"来选择你想用的加密算法：

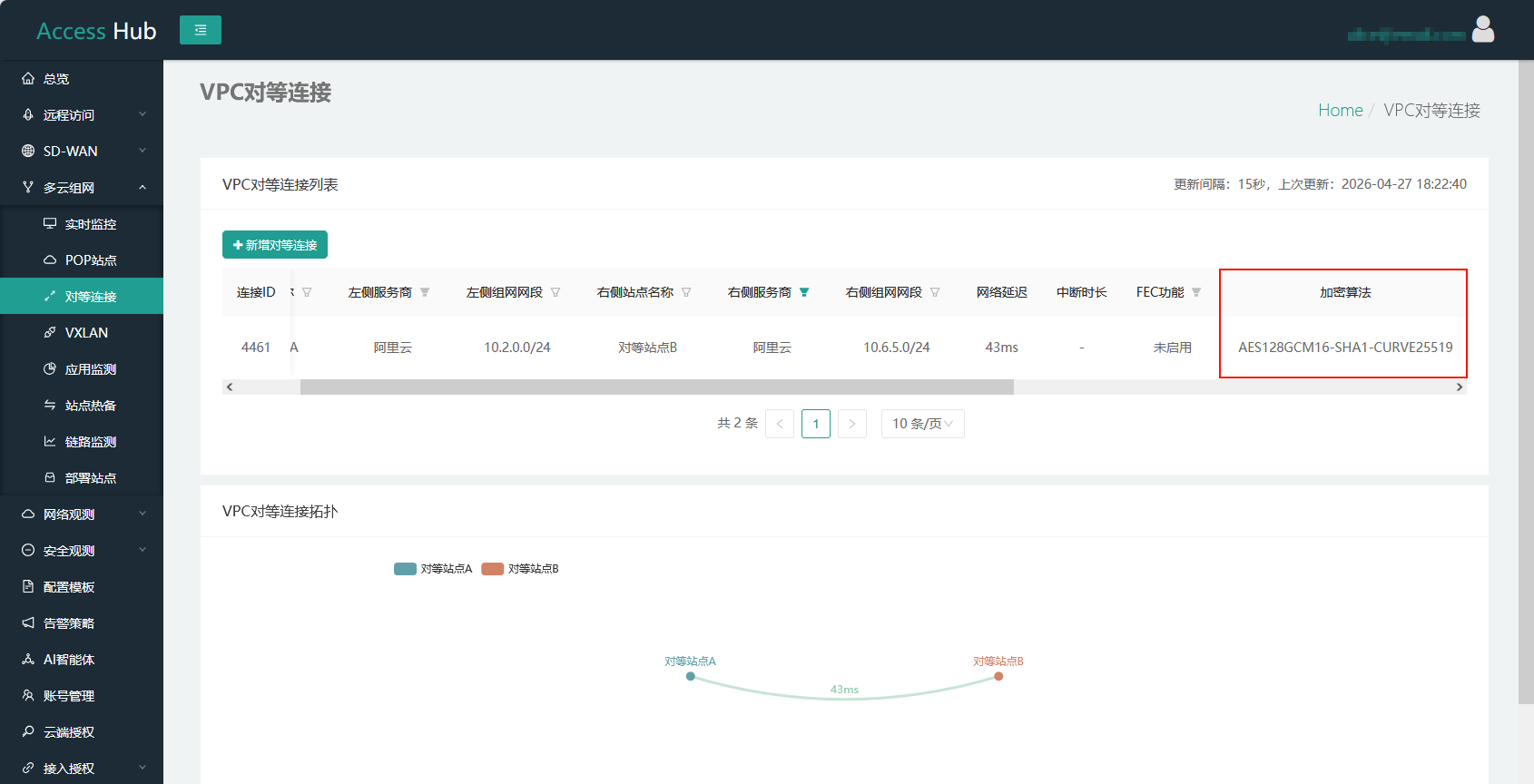

2. 提交后，在对等连接列表可看到此项设置：

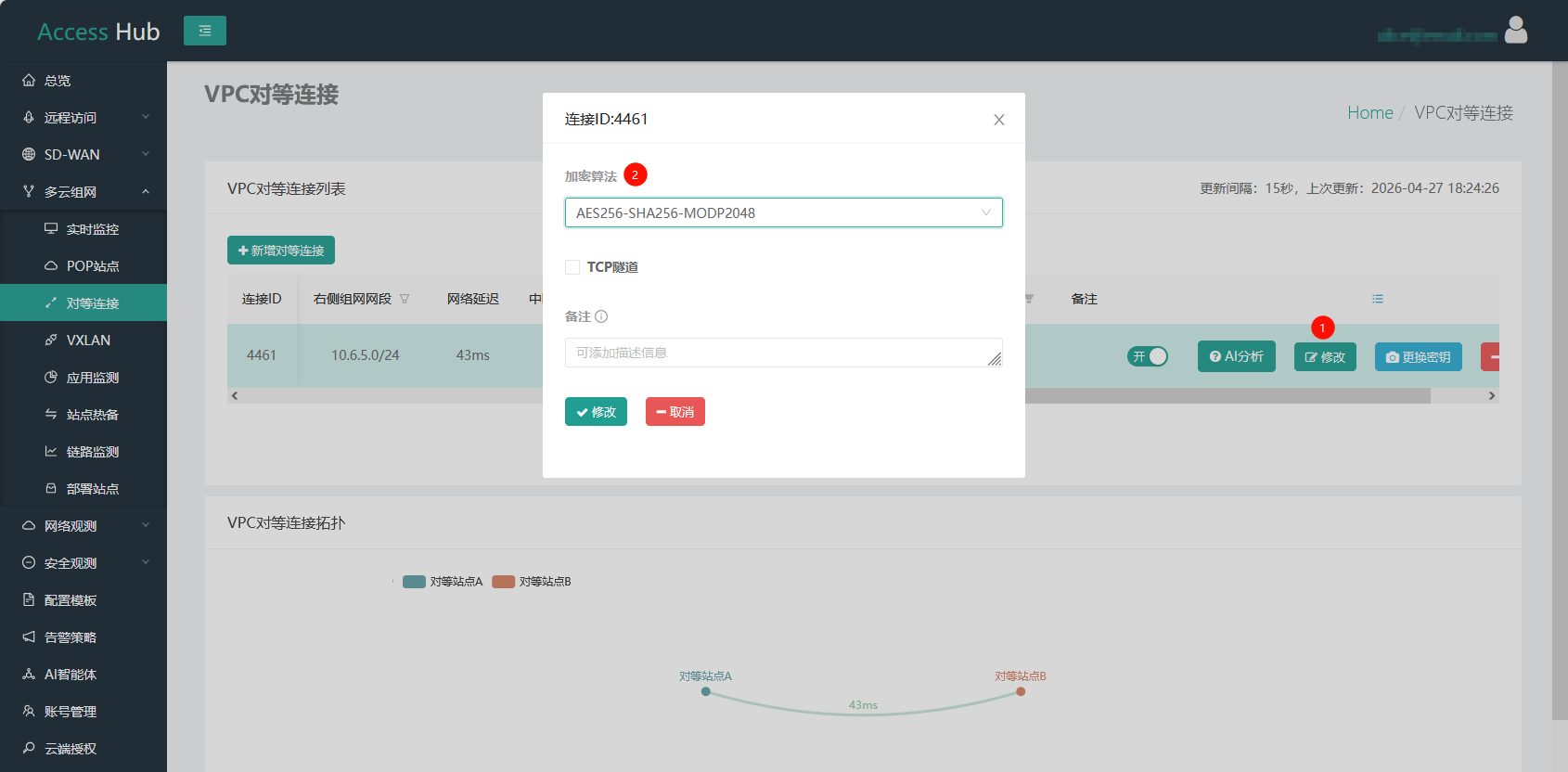

3. 您也可以在对等连接创建后，随时通过对等连接的"修改"按钮来更改加密算法：

TCP隧道

待补充。

告警通知

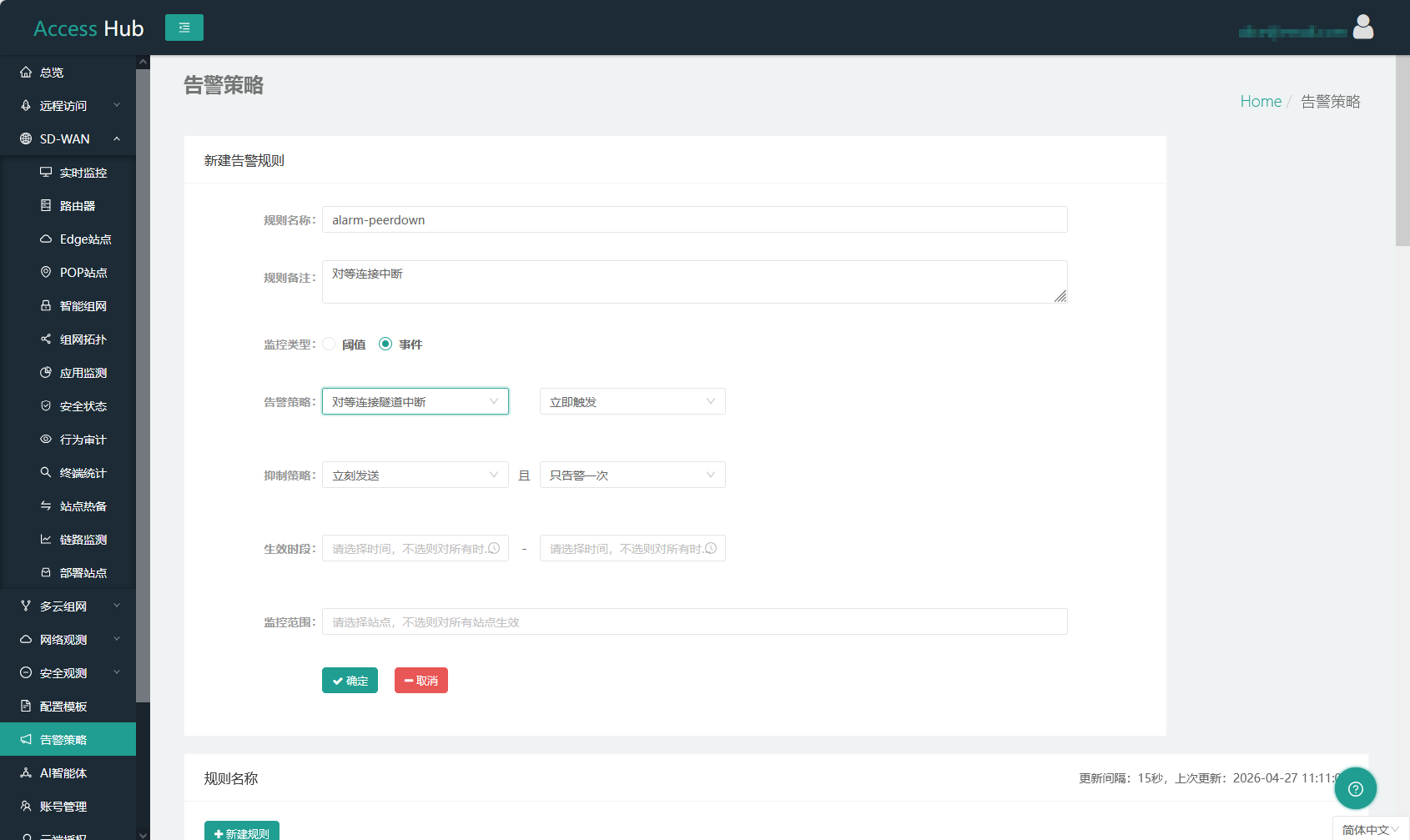

1. 您可以通过告警策略 页新建告警规则，接收对等连接中断的通知事件：
