VXLAN
本文介绍如何使用多云组网POP站点来实现VXLAN组网。
场景说明

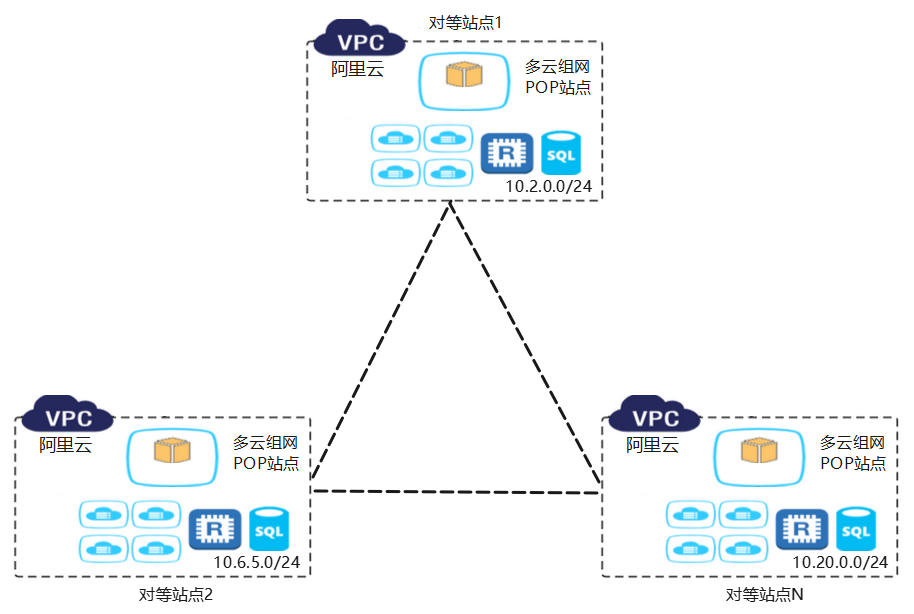

本文以以下场景图为例，向您介绍如何实现VXLAN组网：
使用限制
- 由于云厂商主机不支持桥接，目前只实现了基于VXLAN的三层互通，不支持基于MAC地址的自动学习和流量转发；
- 建立VXLAN组网的站点，均需要有公网IP；
前置条件
你已经参考部署站点教程：
- 部署了至少2个多云组网POP站点；
VXLAN组网
站点组网网段

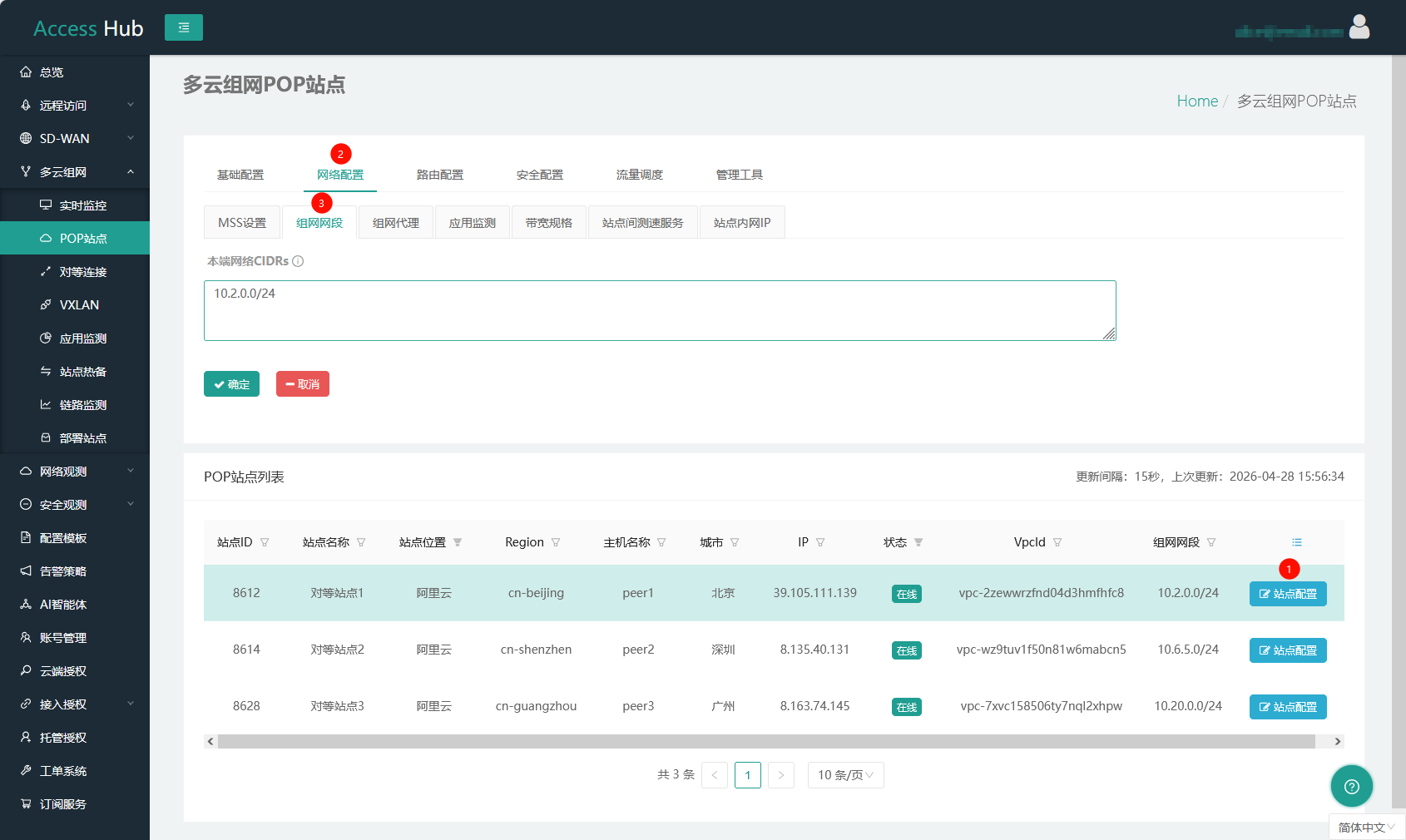

- 打开多云组网 → POP站点 页，点击"站点配置"按钮，通过网络配置 → 组网网段 页签来配置站点的组网网段：
您需要逐个配置好各POP站点的组网网段。
新建网络

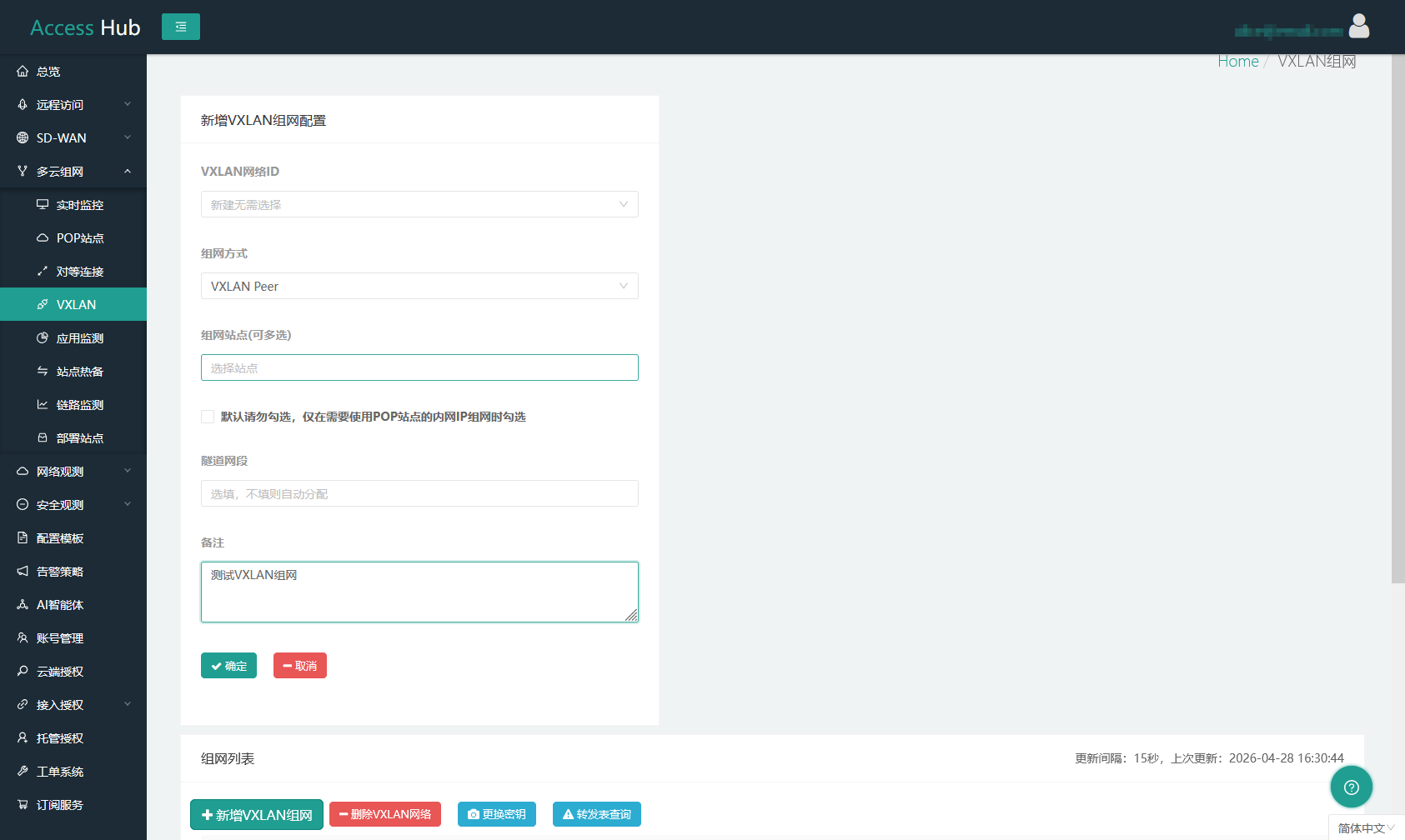

- 打开多云组网 → VXLAN 页，点击"新增VXLAN组网"按钮来新增一个VXLAN网络。此时可将组网节点加入网络，或在后期加入：
配置项的具体功能参考：组网配置
节点入网
-

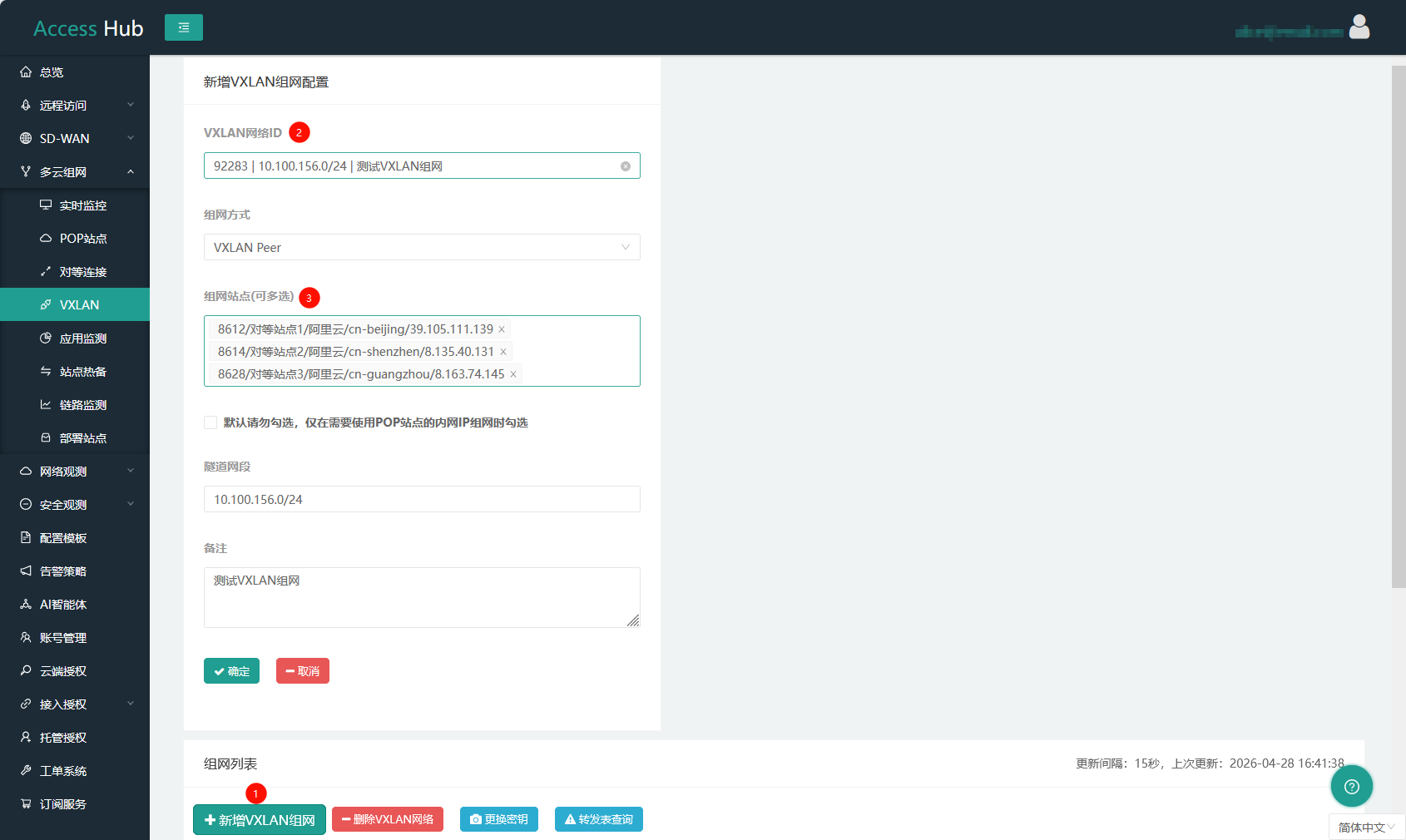

打开多云组网 → VXLAN 页，点击"新增VXLAN组网"按钮来配置VXLAN网络，选择"网络ID"后，在"组网站点"项选择待加入的多云组网POP站点：
-

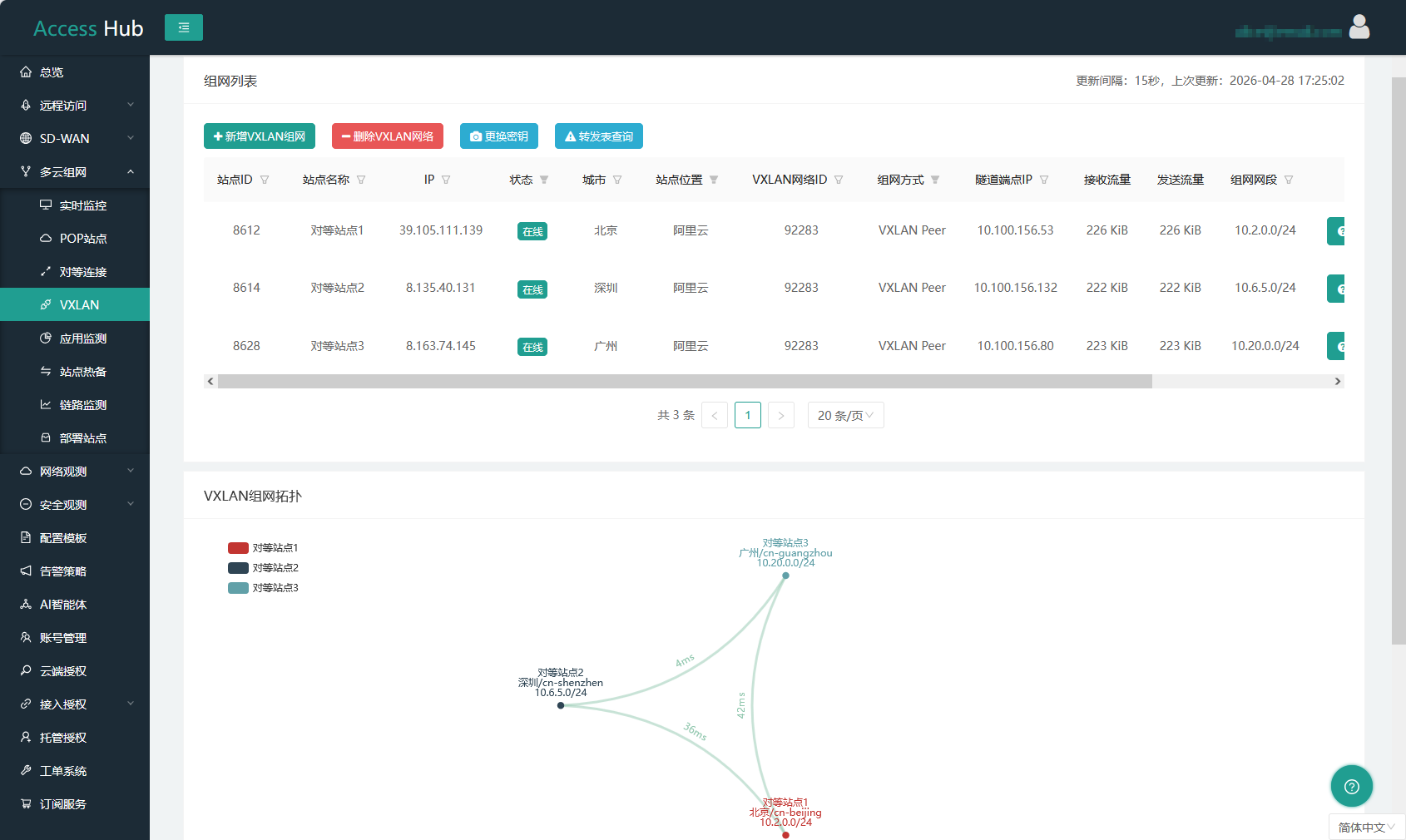

提交后，组网列表和组网拓扑中，可看到VXLAN网络的节点状态：
修改配置
-

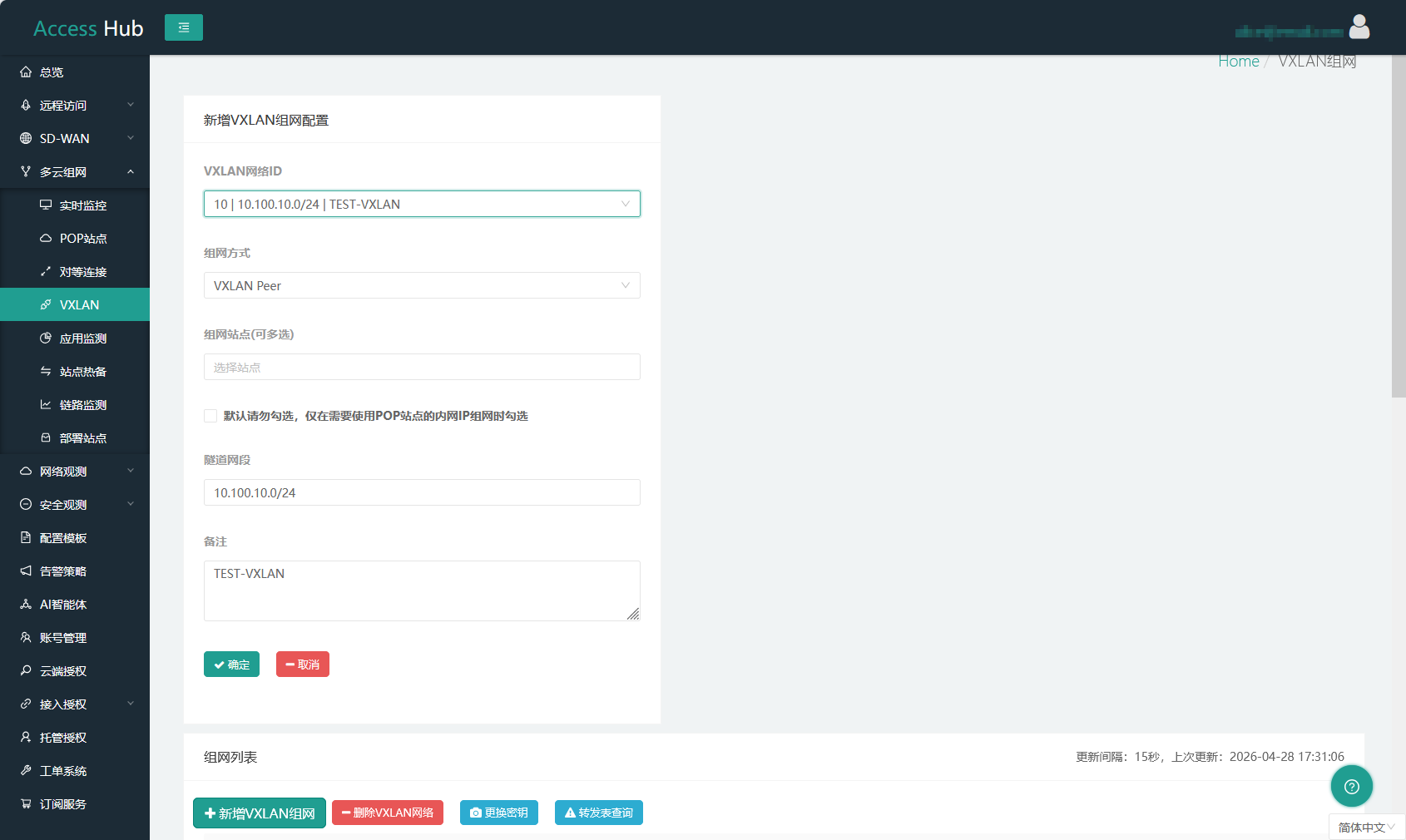

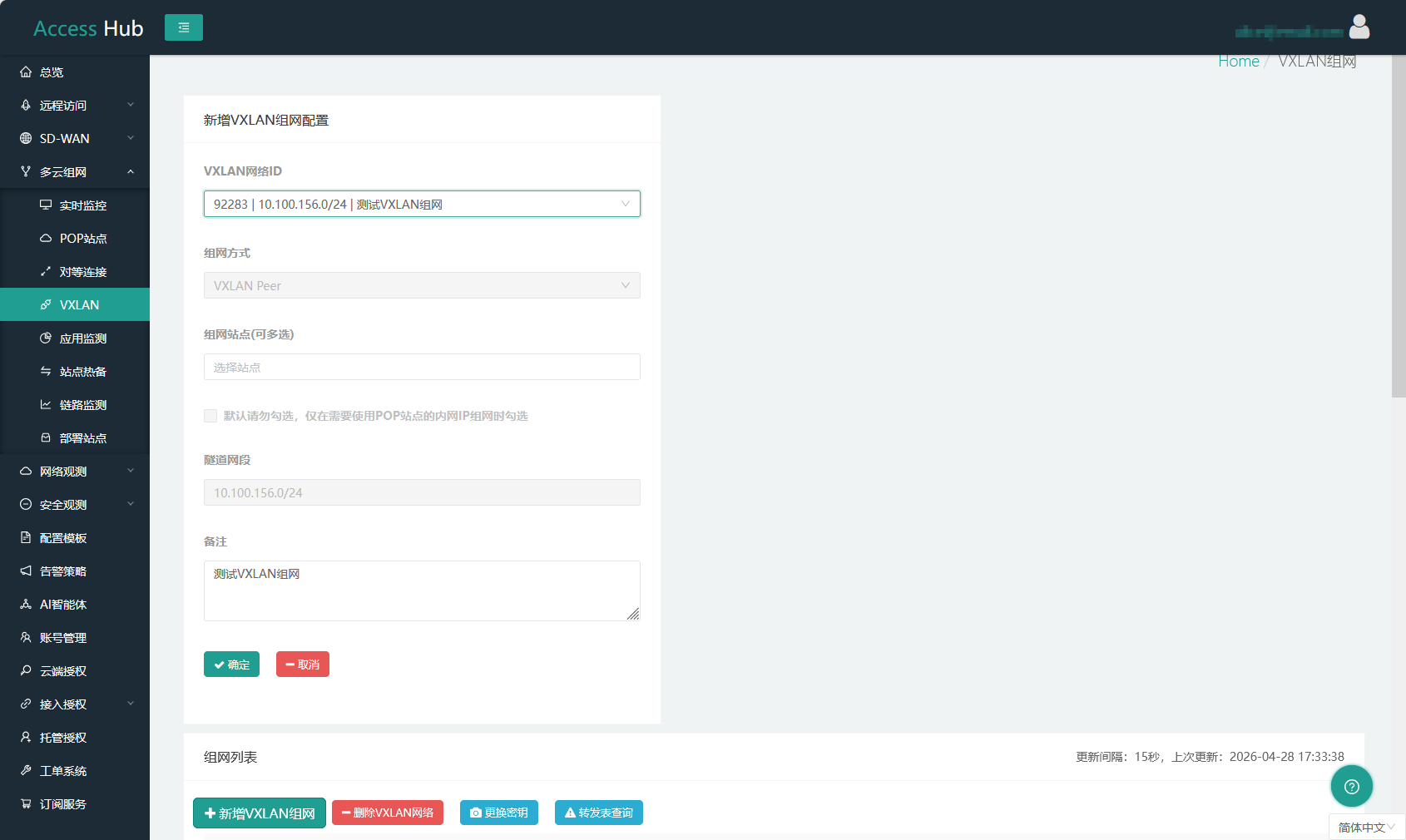

打开多云组网 → VXLAN 页，点击"新增VXLAN组网"按钮来修改VXLAN网络配置，对于尚无组网节点的VXLAN网络，您可以修改"组网方式"、“内网IP组网"开关、“隧道网段"等配置项：
-
对于有组网站点的VXLAN网络，您仅可以修改"备注”：
配置项的具体功能参考：组网配置
更换密钥
仅对“VXLAN Peer over IPSec"组网方式的VXLAN网络生效。

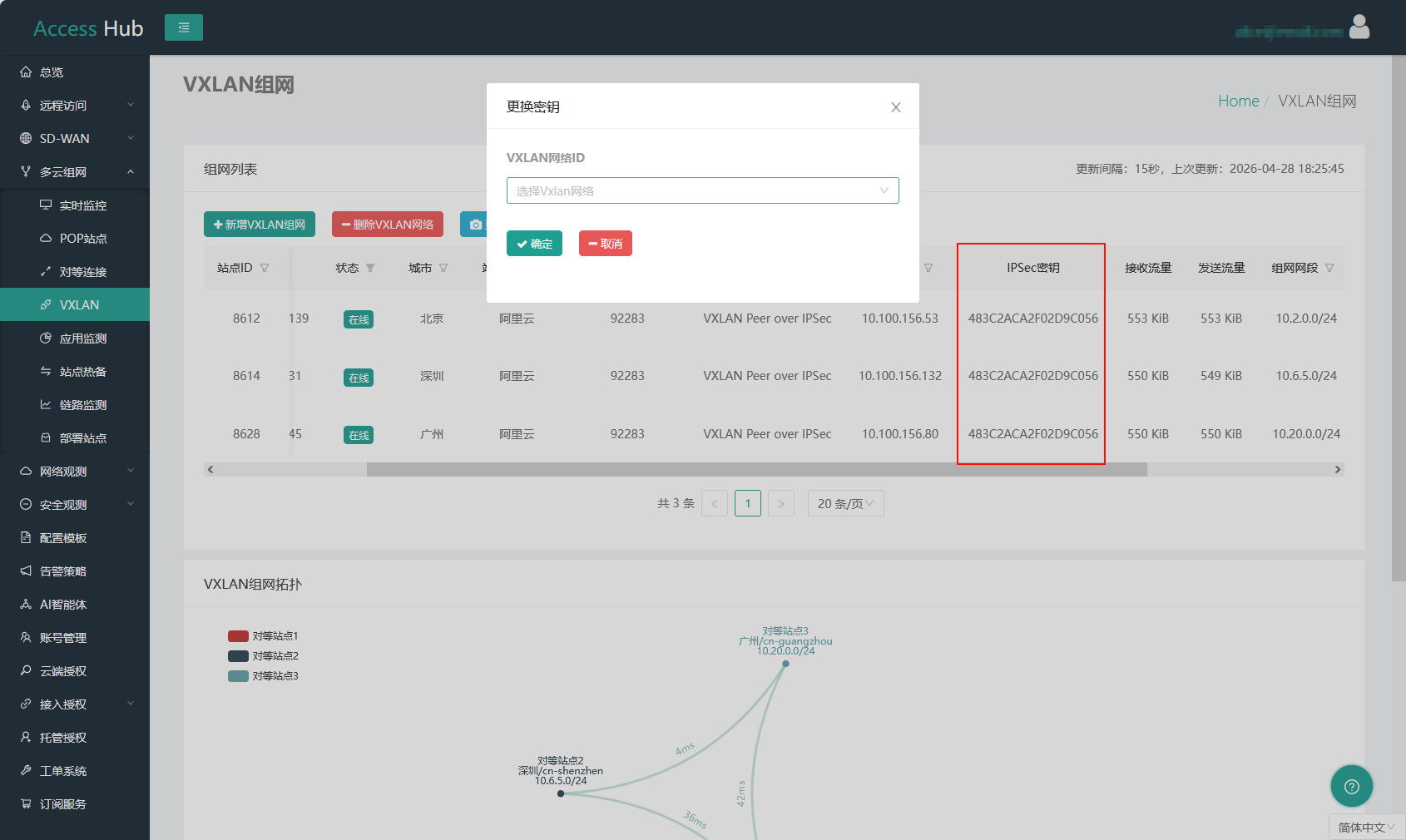

- 打开多云组网 → VXLAN 页，点击"更换密钥"按钮，选择需要轮换加密密钥的VXLAN网络后提交即可：
转发表查询

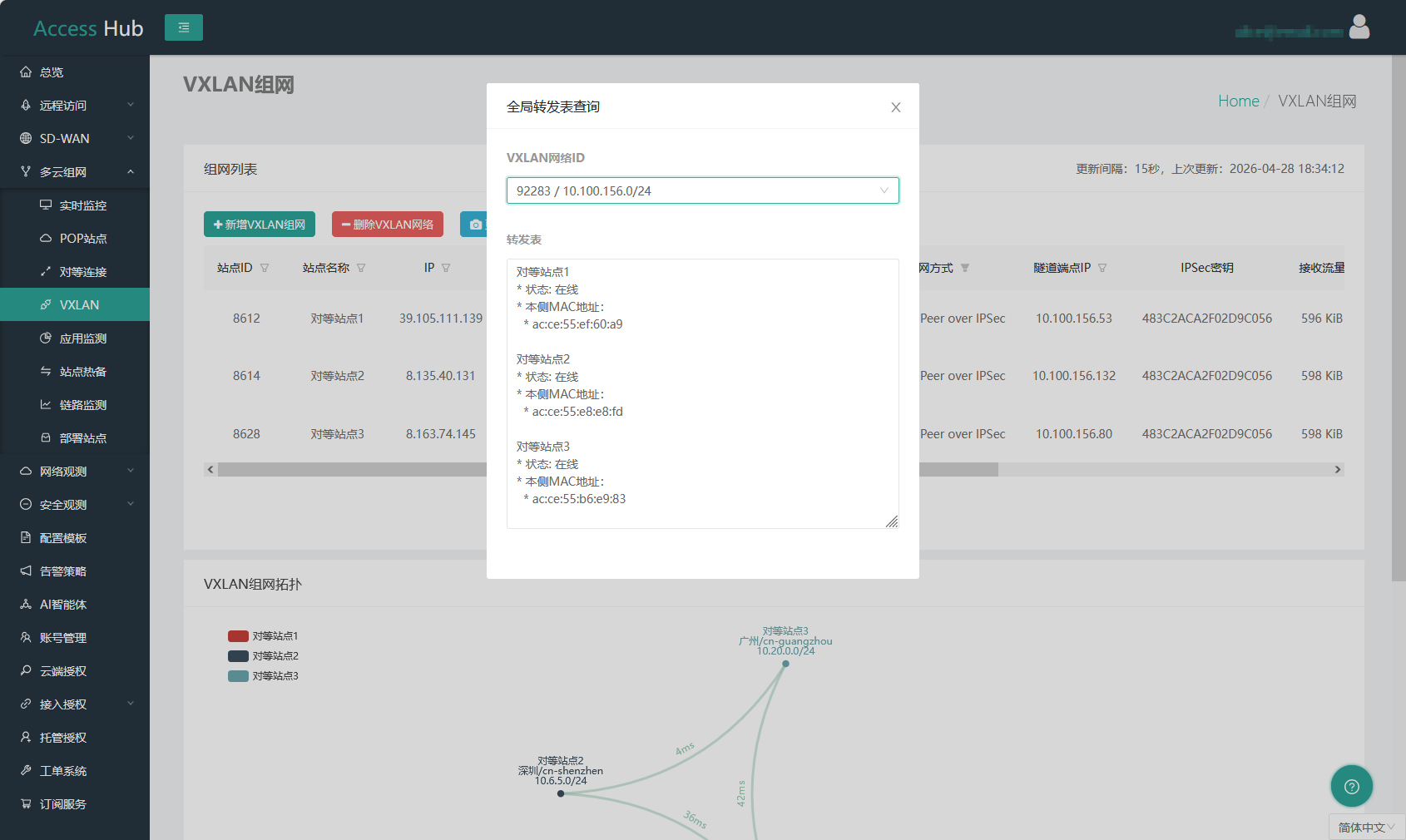

- 打开多云组网 → VXLAN 页，点击"转发表查询"按钮，选择VXLAN网络后可获取当前的二层转发表：
节点退网

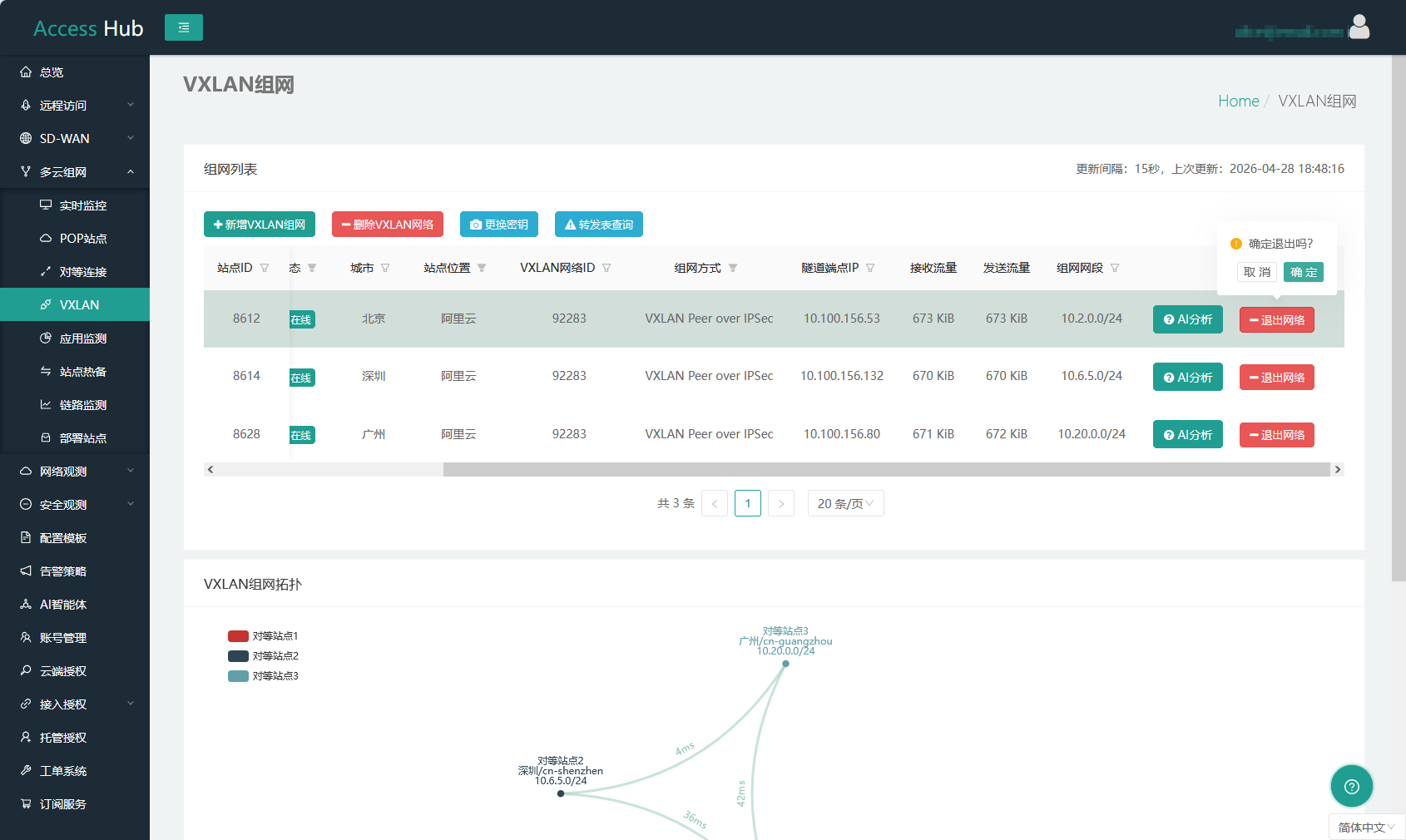

- 打开多云组网 → VXLAN 页，点击组网节点的"退出网络"按钮来将单个站点退网：
删除网络
注意：删除VXLAN网络将使所有组网节点退出该网络。

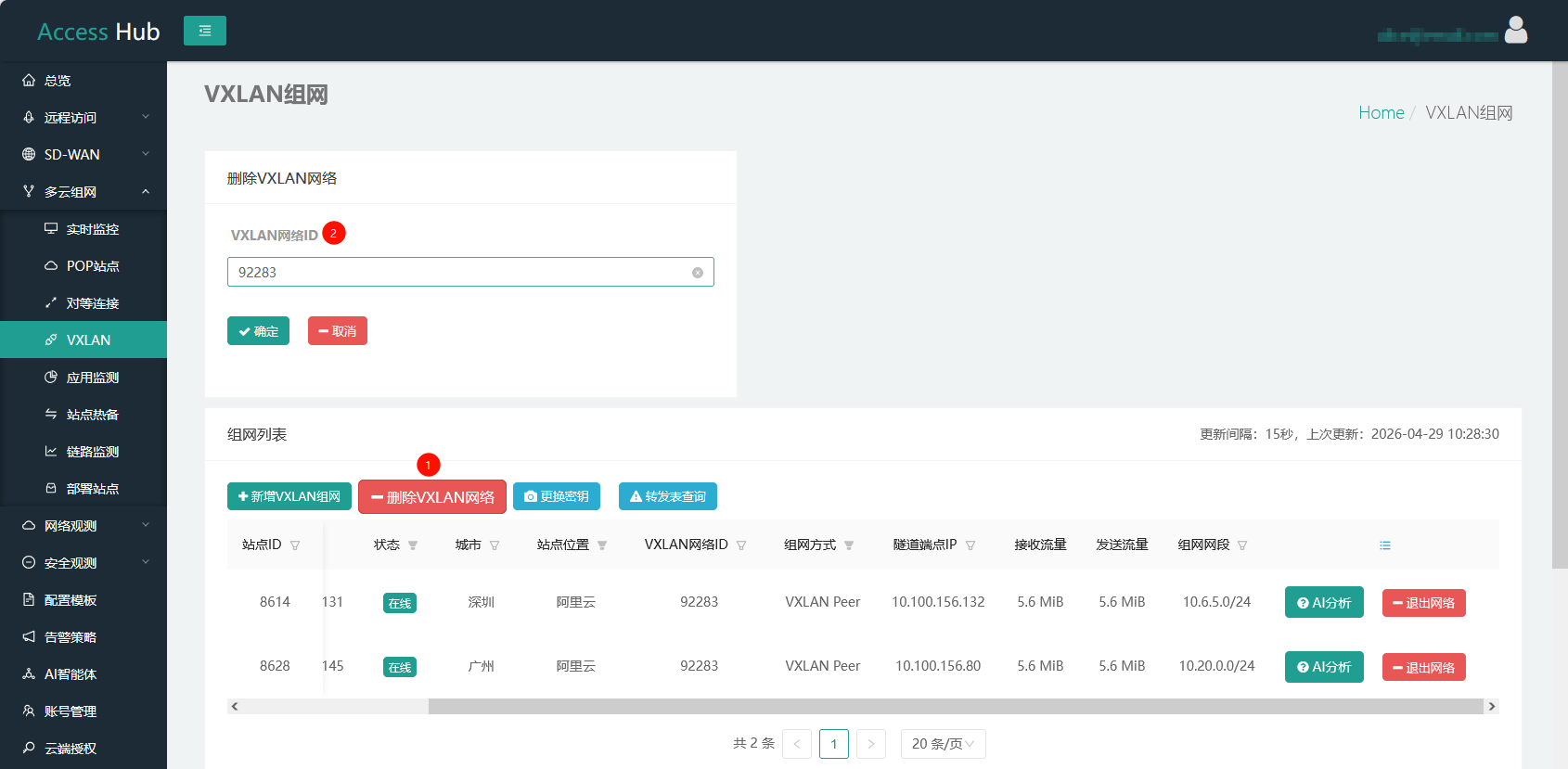

- 打开多云组网 → VXLAN 页，点击"删除VXLAN网络"按钮来删除一个网络：
组网配置
组网方式

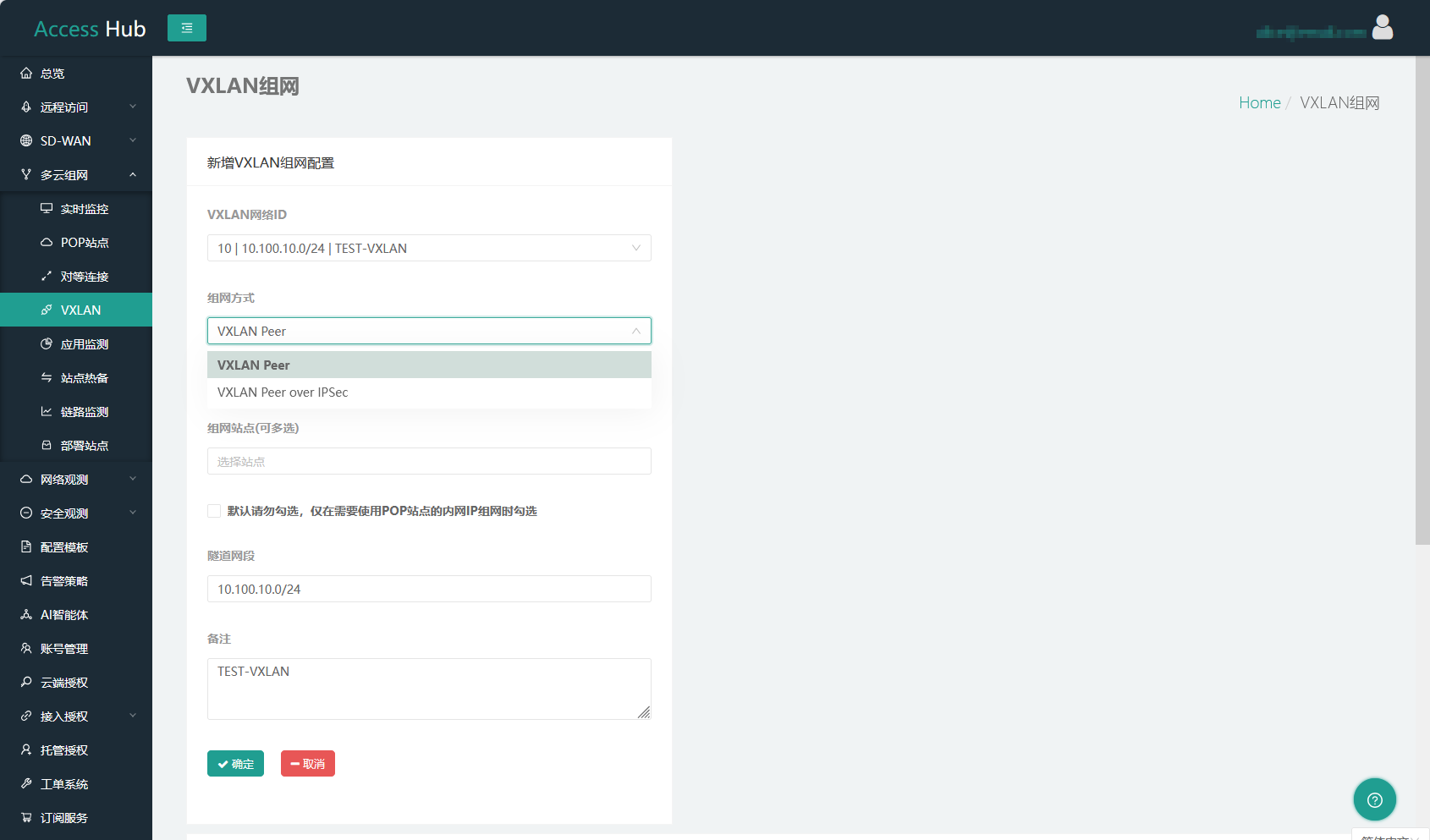

在新建网络或修改VXLAN网络配置时，若组网节点为空，可修改组网方式：
具体解释如下：
| 组网方式 | 说明 |
|---|---|
| VXLAN Peer | 采用控制器(静态)寻址，无加密 |
| VXLAN Peer over IPSec | 采用动态路由寻址，IPSec加密 |
内网IP组网
适用于"专线"或"双重隧道"环境下的VXLAN组网。在云厂商处购买专线/建立外层隧道后，VPC两侧的站点内网IP应该可以直达，此时可基于此IP来构建VXLAN组网网络。
在新建网络或修改VXLAN网络配置时，若组网节点为空，可勾选"使用内网IP组网”：
隧道网段
VXLAN内部使用的网段默认为自动分配，当它和您的站点组网网段冲突或有自定义的需求时，您可以手动设置它。

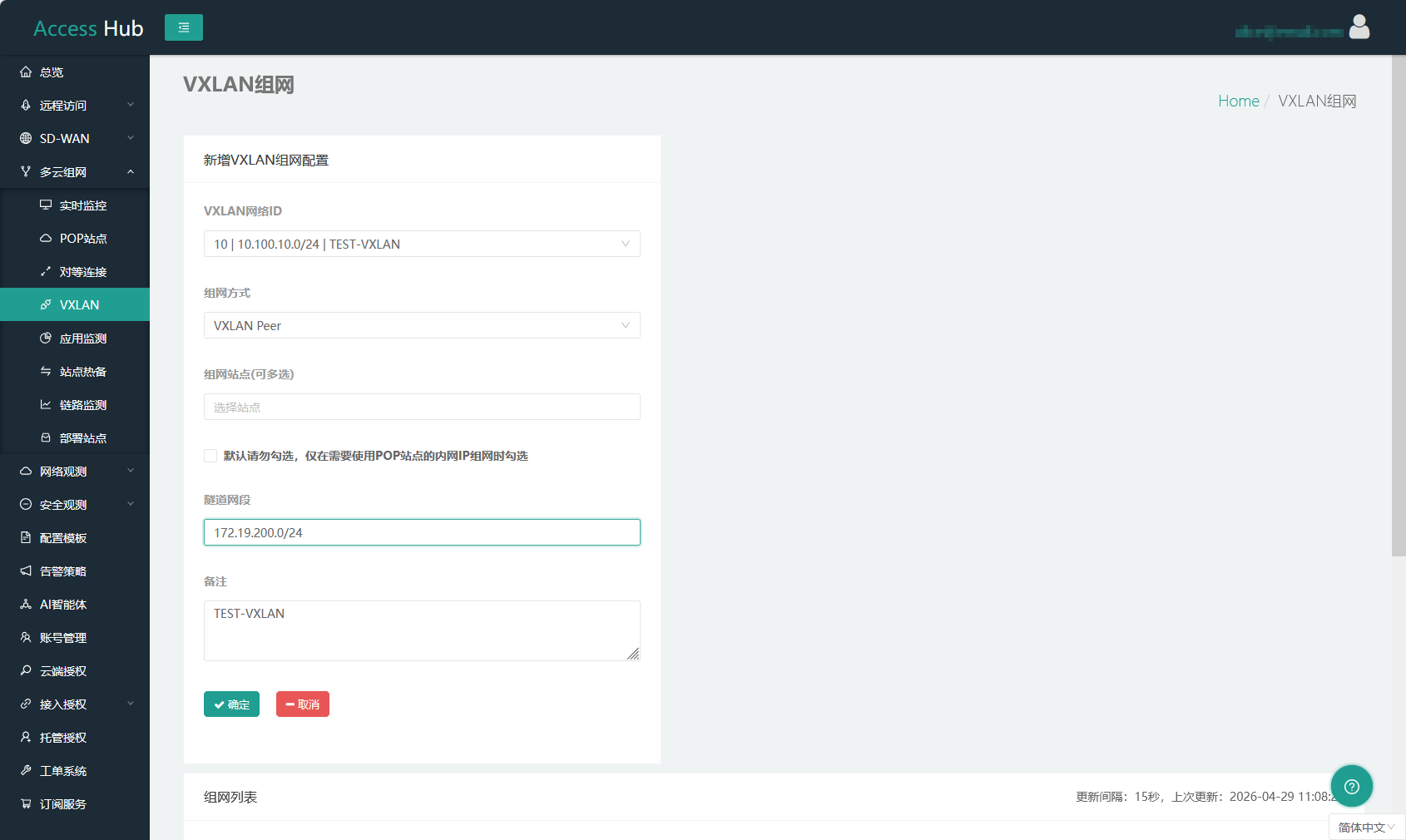

在新建网络或修改VXLAN网络配置时，若组网节点为空，可设置"隧道网段"：
告警通知

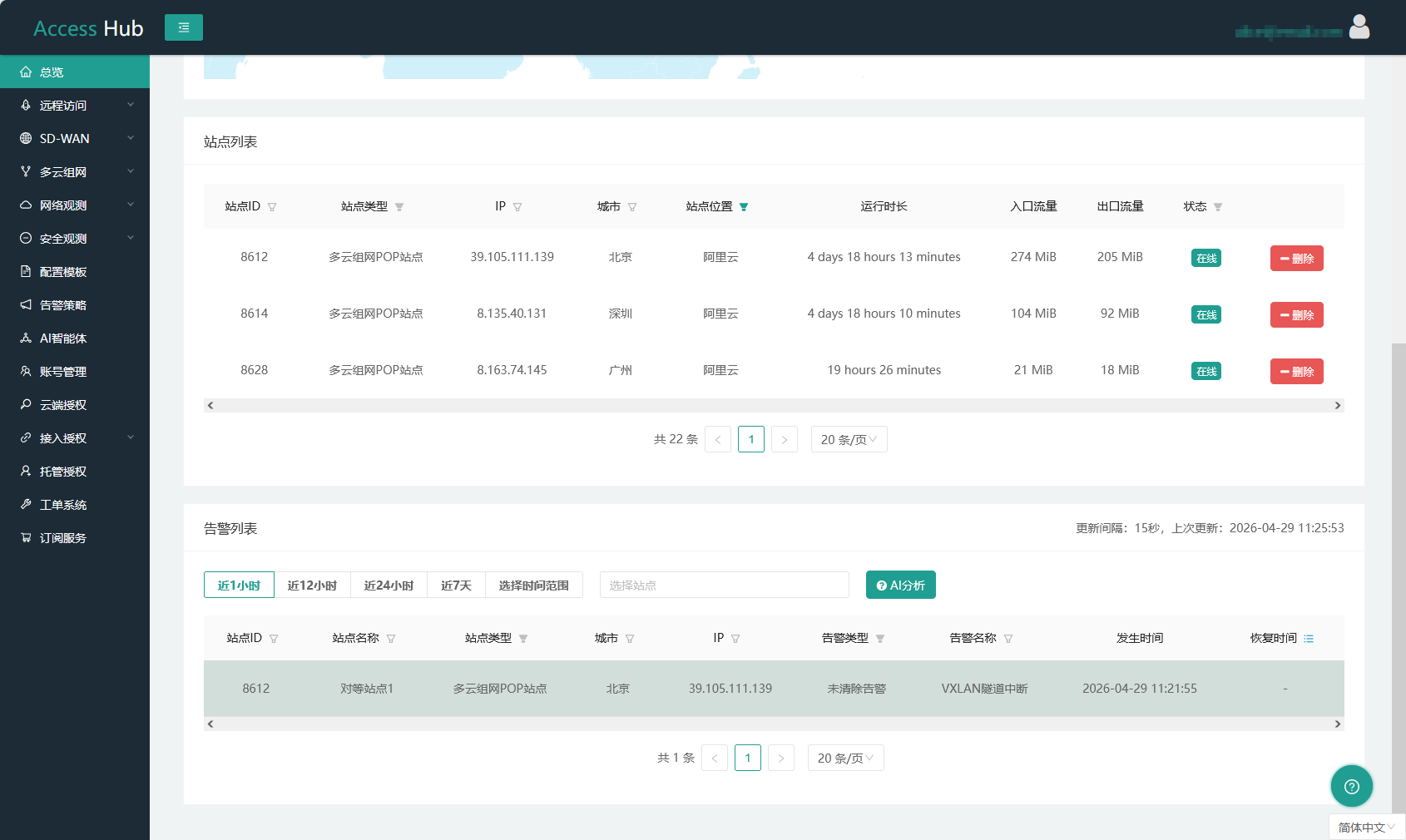

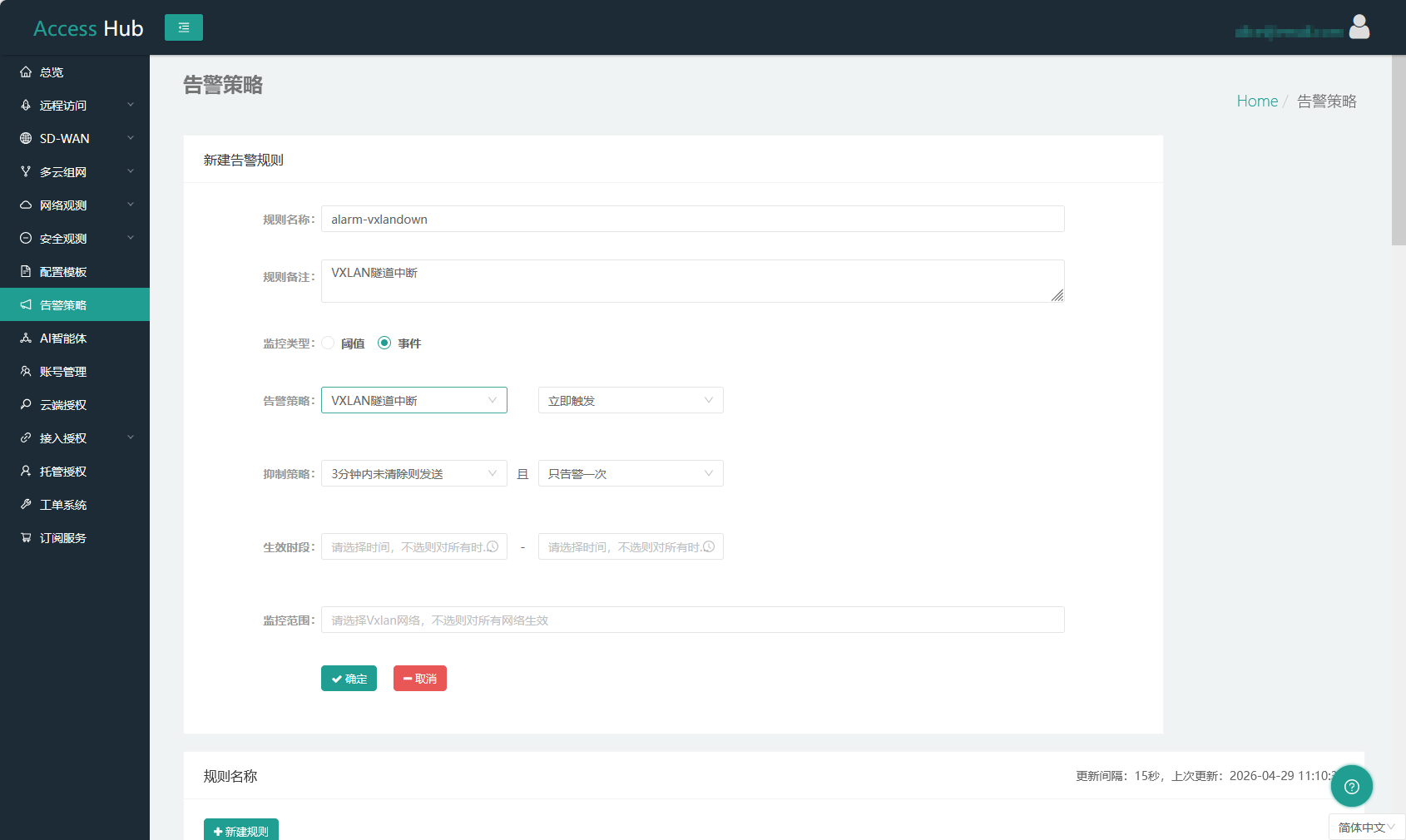

- 您可以通过告警策略 页新建告警规则，接收对等连接中断的通知事件：
