本文介绍组网配置的具体功能和用法。

POP网路实例的组网配置

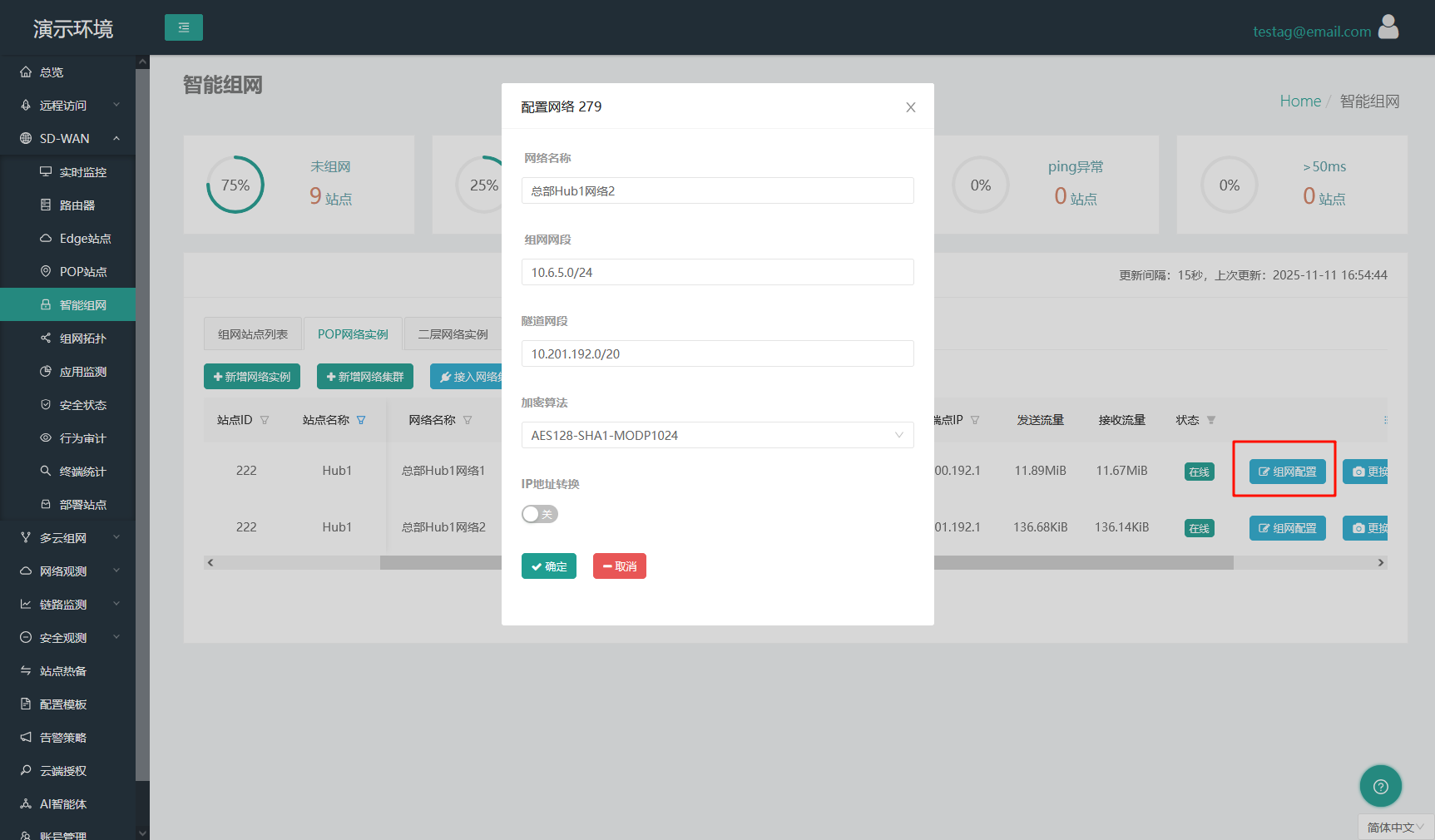

配置入口：SD-WAN → 智能组网 → “POP网络实例"页签 → 网络实例的"组网配置”

网络名称

自定义的描述，用于区分多个异地组网网络。

组网网段

Hub站点用于组网互联的网段，通常为VPC网段或其内网网卡网段。

隧道网段

自动分配的内部保留网段，如果与您的站点组网网段或内网网段冲突，可手动更改。

加密算法

站点间流量的加密方式，具体解释如下：

加密算法	IKE加密	IKE认证	IPSec加密	IPSec认证	DH分组	说明
AES128-SHA1-MODP1024	aes128	sha1	aes128	sha1	g2(modp1024)	国际标准商用密码算法
AES128-SHA256-MODP1024	aes128	sha256	aes128	sha256	g2(modp1024)	国际标准商用密码算法
AES256-SHA256-MODP2048	aes256	sha256	aes256	sha256	g14(modp2048)	国际标准商用密码算法
AES128GCM16-SHA1-CURVE25519	aes128 gcm mode	sha1	aes128 gcm mode	sha1	g31(curve25519)	国际标准商用密码算法
AES256GCM16-SHA256-CURVE25519	aes256 gcm mode	sha256	aes256 gcm mode	sha256	g31(curve25519)	国际标准商用密码算法
SM4CBC-SM3-SM2DH	sm4 cbc	sm3	sm4 cbc	sm3	sm2	中国国产商用密码算法，需要站点宿主机系统支持
不加密	aes128	sha1	无	无	g2(modp1024)	不建议在公网环境下使用

IP地址转换

异地组网后，站点下的终端默认使用原始IP互访。开启此功能后，流量将被伪装为从组网站点发出，适用于分支不方便添加回程路由的场景：

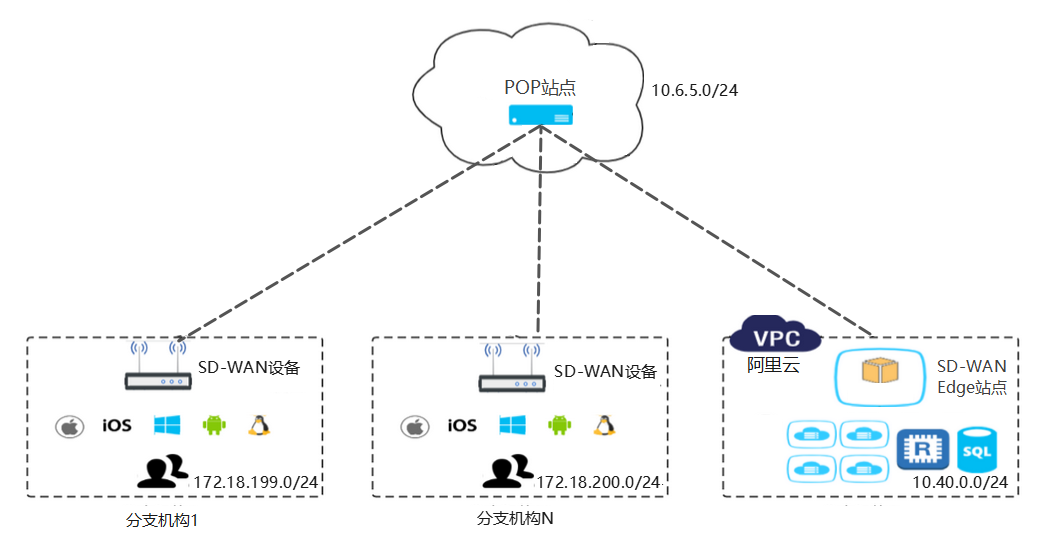

以分支机构1下面的PC1（IP为172.18.199.10）访问Edge侧服务器（IP为：10.40.0.20）为例：

• 开启此功能前：从PC1访问服务器，服务器侧看到的流量是：172.18.199.10 → 10.40.0.20；
• 开启此功能后，从PC1访问服务器，服务器侧看到的流量是：10.40.0.10 → 10.40.0.20；（10.40.0.10是Edge站点的IP地址）

Spoke站点的组网配置

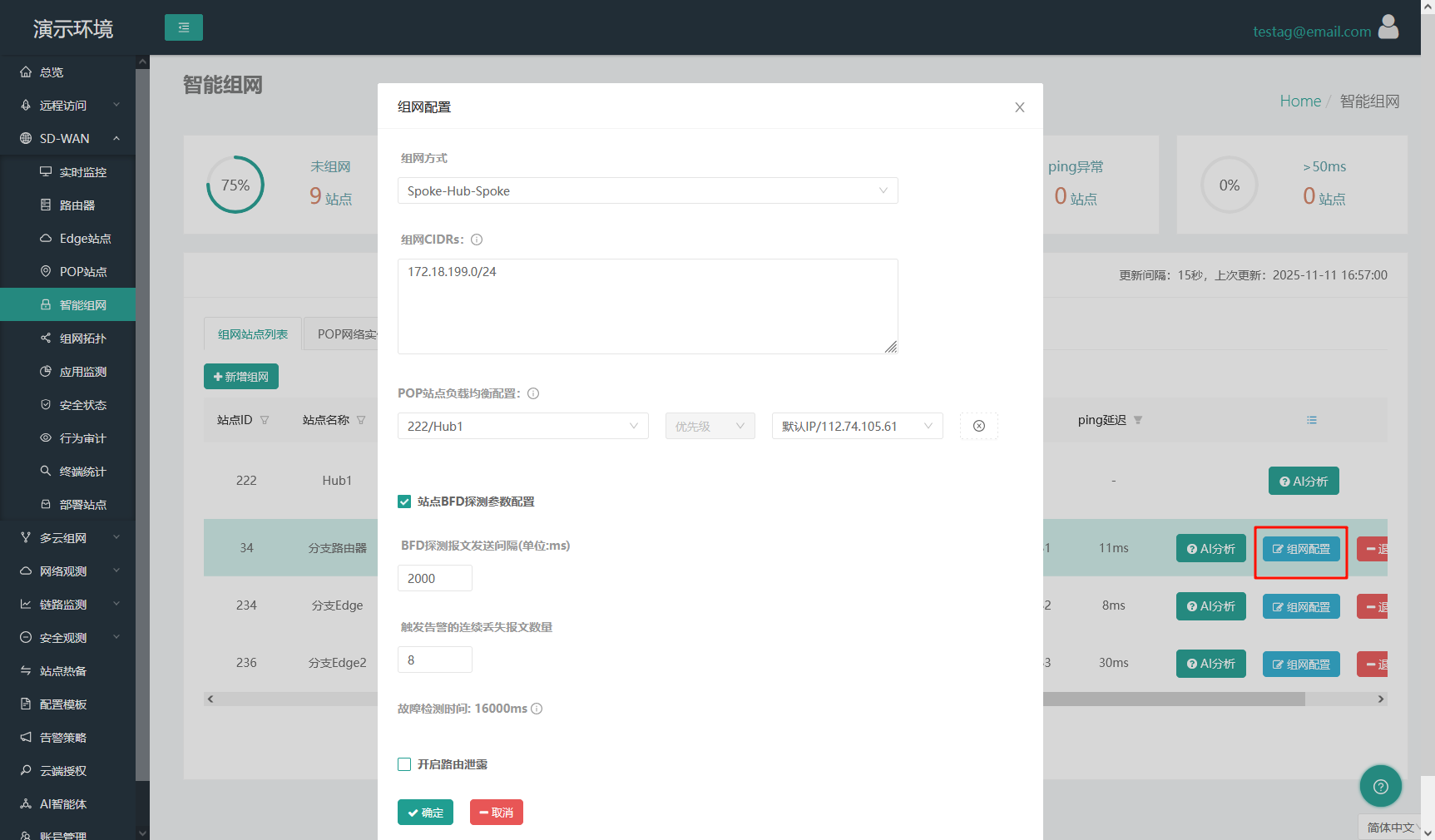

配置入口：SD-WAN → 智能组网 → “组网站点列表"页签 → Edge/设备站点的"组网配置”

组网方式

组网方式	说明
Spoke-Hub-Only	仅Hub模式。分支机构仅可与Hub互访，不允许相互访问。
Spoke-Hub-Spoke	中转互访模式。分支机构将通过Hub中转流量，实现互访。
Spoke-Hub-Spoke(Isolate)	中转互访+隔离模式。同为此模式的分支机构无法互访，但可以与Spoke-Hub-Spoke、Full-Mesh模式的分支机构互访。
Full-Mesh	全互联模式。分支机构将尽可能建立直连来实现互访，对于未建立直连的站点将回退为通过Hub中转来互访。

组网CIDRs

Spoke站点用于组网互联的网段，通常为VPC网段或其内网网卡网段，对于路由器站点来说，通常是其LAN网段。

POP站点负载均衡配置

在集群组网场景下，设置站点接入各个Hub的优先级，用于防止中转流量集中在单个Hub上。

BFD探测参数配置

设置链路中断检测报文的发送频率和故障阈值，较小的检测值将对链路故障更加敏感。

路由泄露/跨网络实例互访

在多网络实例场景下，设置Spoke站点的组网网段可跨网络实例互访。

组网网段的直连/中转策略

此选项在您需要精细化设置特定网段的直连/中转策略时使用，如：

• 大网段172.18.0.0/16是分公司A的组网网段，需要流量审查，走Hub中转；
• 小网段172.18.100.0/24是分公司A的视频监控网段，流量较大，走直连；

配置方法：

1. “组网网段直连/中转策略"是一项SD-WAN Spoke站点的附加配置。在进行设置前，请先参考智能组网、集群组网或分层组网教程完成组网；

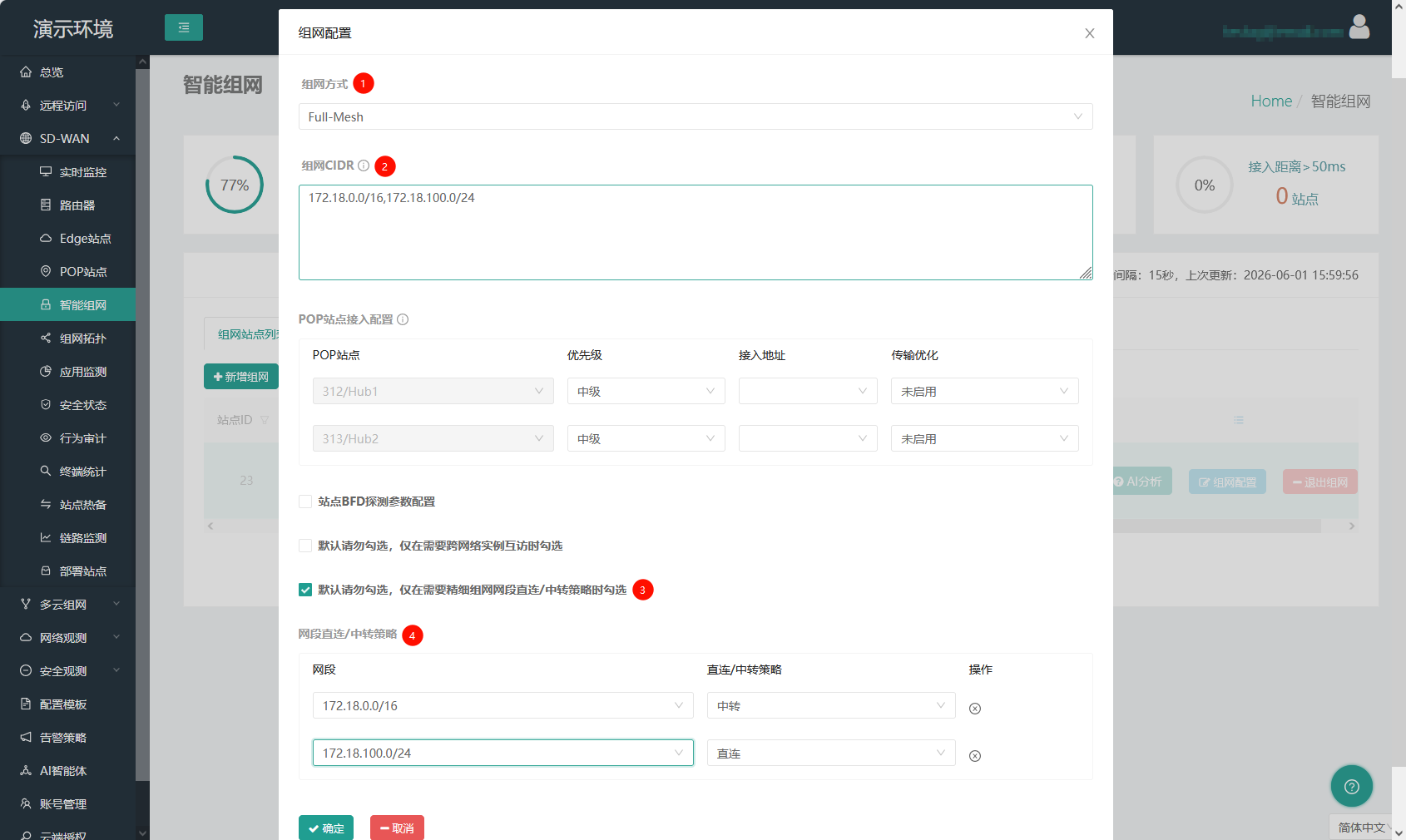

2. 当站点组网模式是Full-Mesh时，您可以配置相应网段的直连/中转策略：
