对于小型网络，智能组网提供的单层组网或集群组网足以应对，但面对大规模组网需求时，全量分支接入中心节点可能会超出中心节点的承载上限，影响访问体验。分层组网引入"区域中继"机制，将Spoke节点按地域或逻辑分组，利用区域Hub有效分担接入压力，可实现网络规模的平滑扩张。

场景说明

面向场景：

• 超大规模接入：打破站点数量约束，提高智能组网的分支数量上限；
• 多级架构匹配：完美适配“总部-区域-分支”的企业结构，实现流量层级收敛与管理；
• 跨国跨域部署：通过区域Hub解决全球化组网中的跨运营商高延迟与链路波动问题；
• 业务平滑演进：支持区域化灵活扩缩容，确保在网络架构调整时业务零中断；

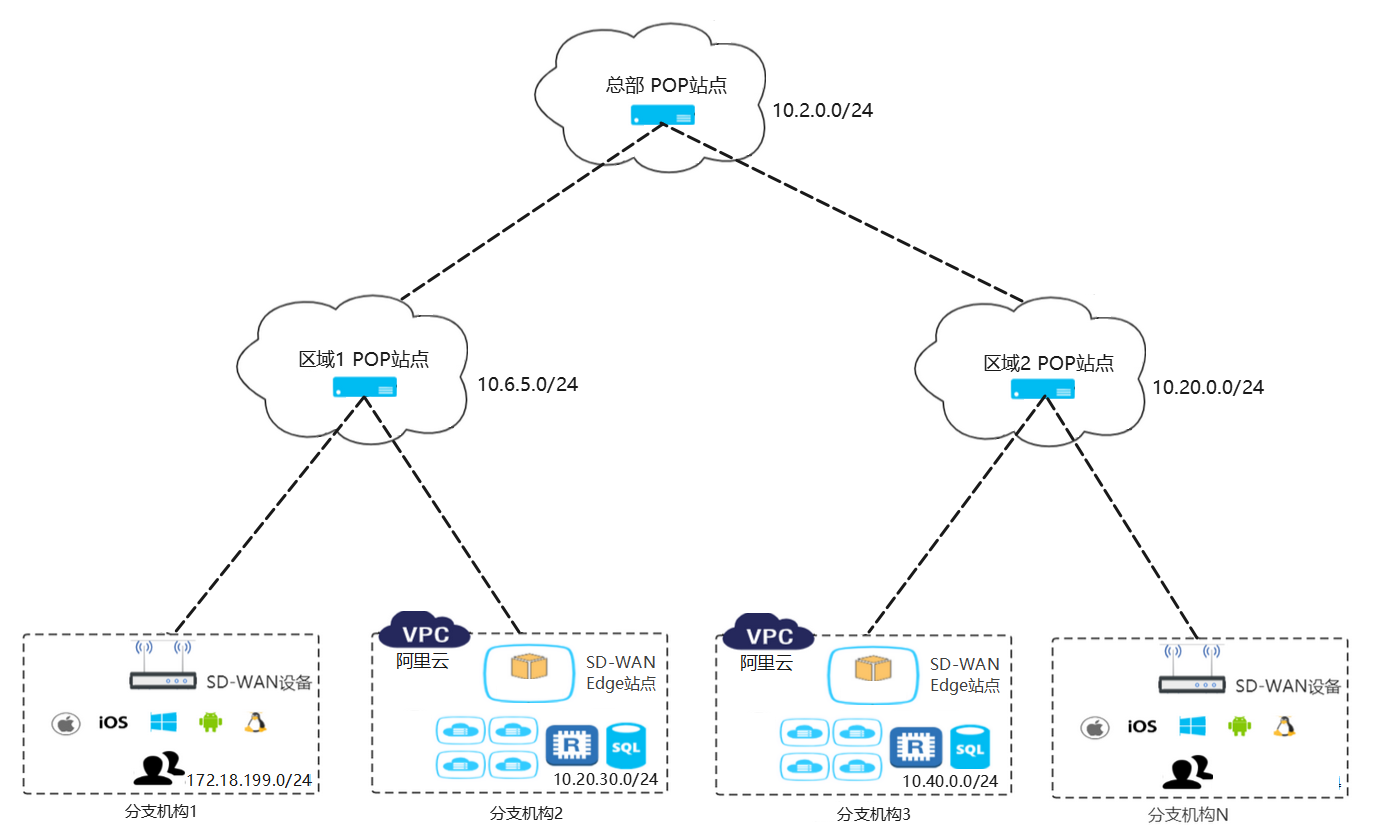

下面以以下场景图为例，向您介绍如何通过SD-WAN站点来实现分层组网：

使用限制

前置条件

组网配置

设置SD-WAN POP的组网网段

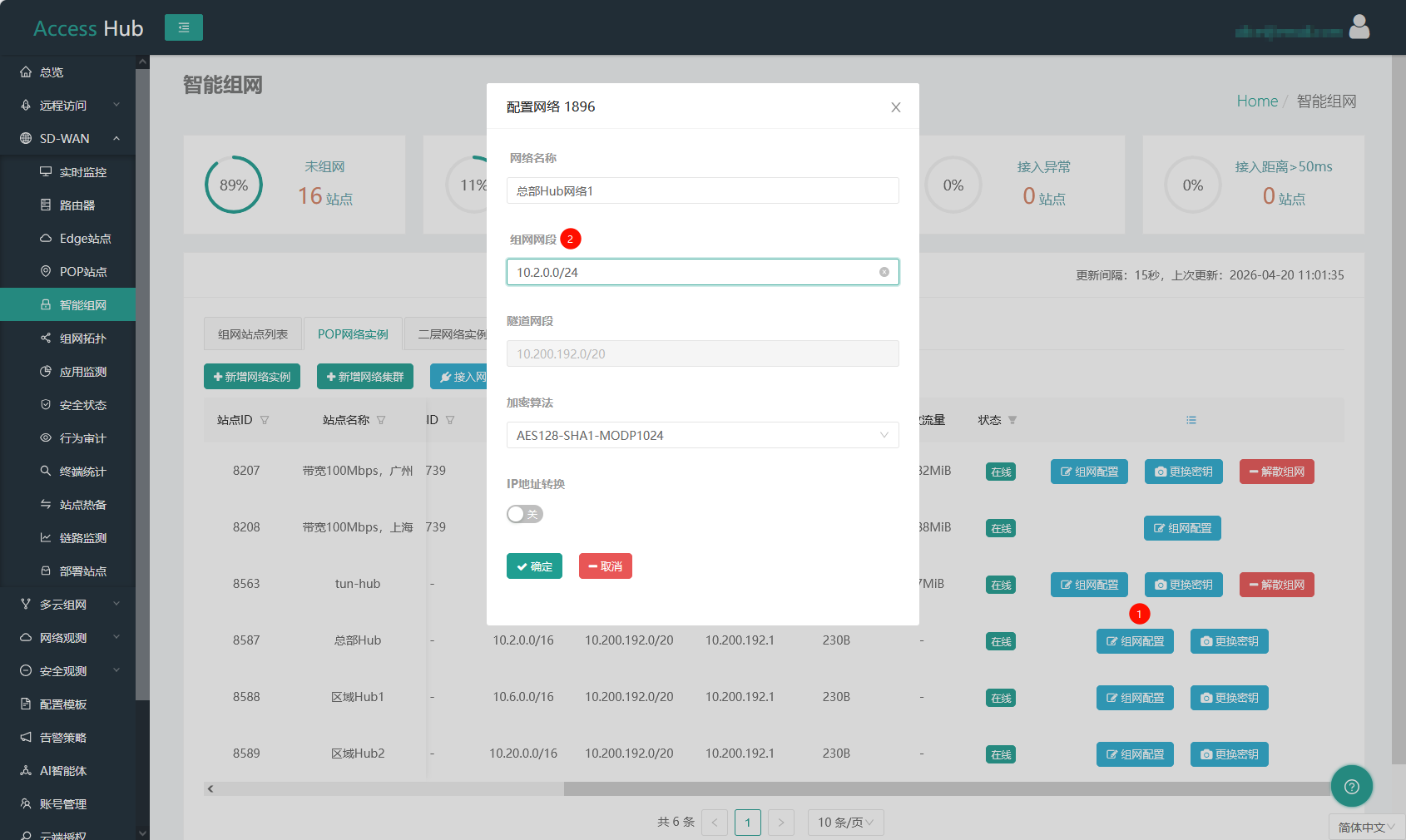

1. 打开SD-WAN → 智能组网 页，切换到"POP网络实例"页签，通过"组网配置"按钮，分别配置总部POP、区域POP的组网网段：

设置SD-WAN Edge/路由器的组网网段

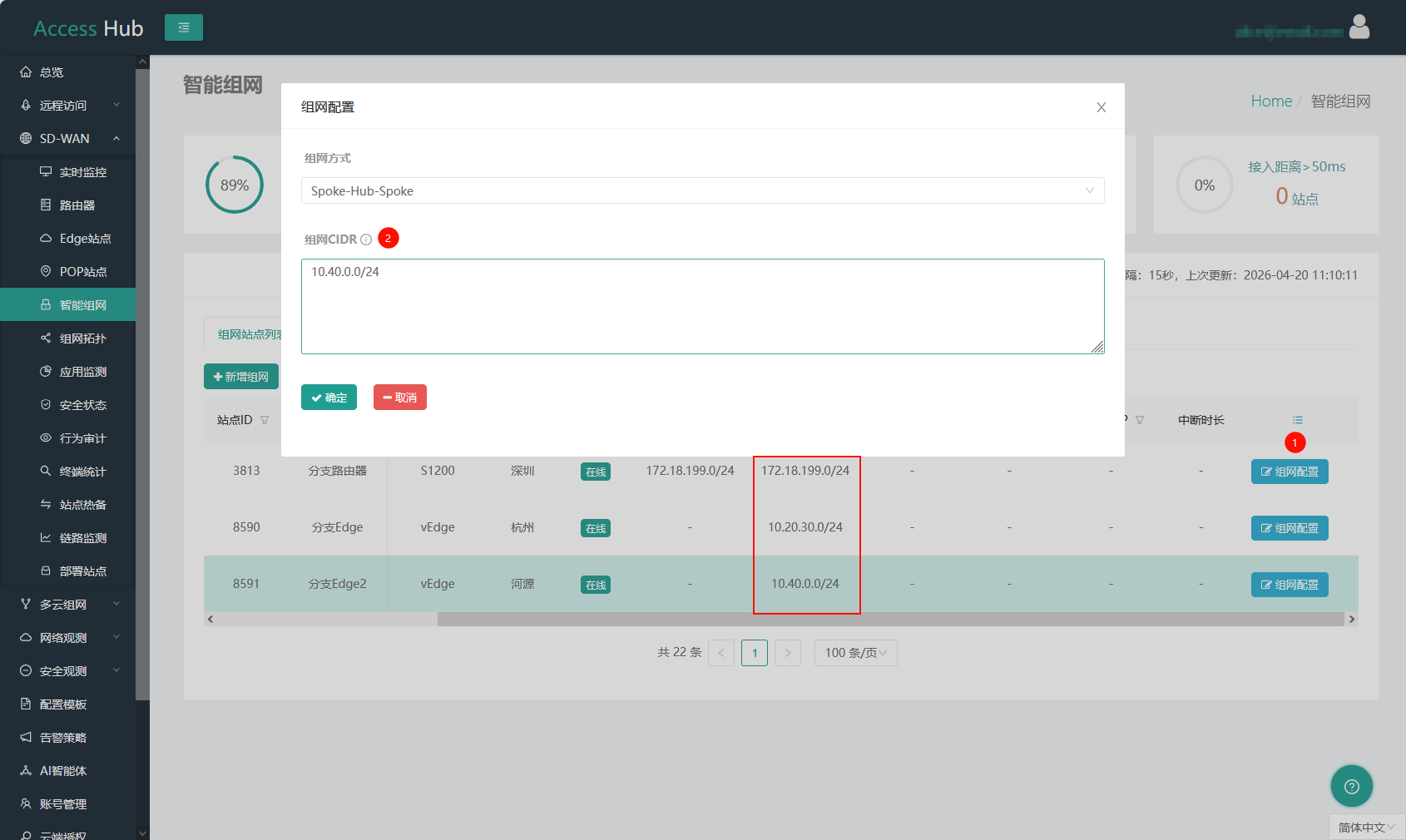

1. 打开SD-WAN → 智能组网 页，通过列表中相应站点的"组网配置"按钮来配置Edge站点/路由器的组网网段：

创建Hub分层

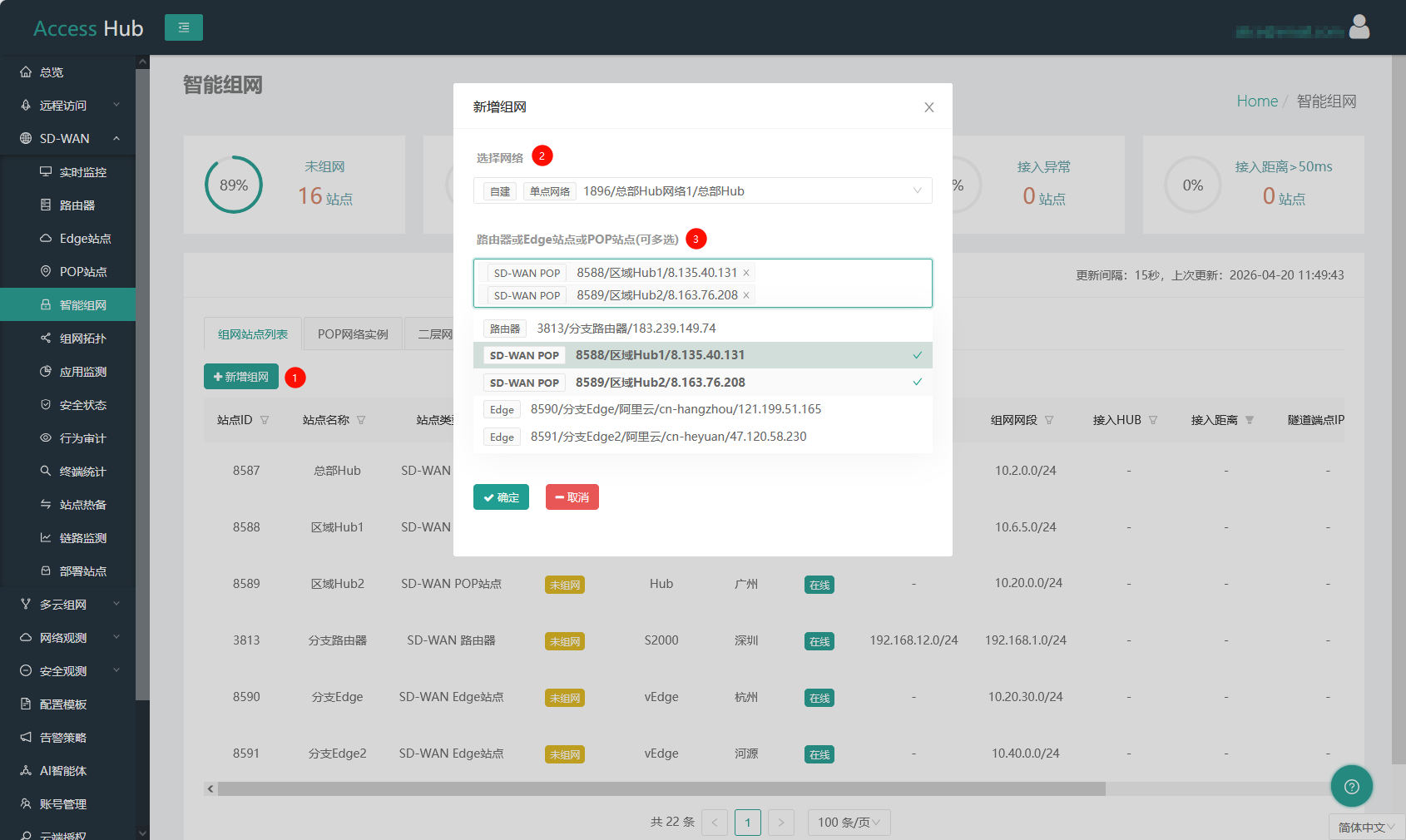

1. 建立分层的操作步骤和智能组网-异地组网类似，只是总部POP的组网成员是区域POP站点：

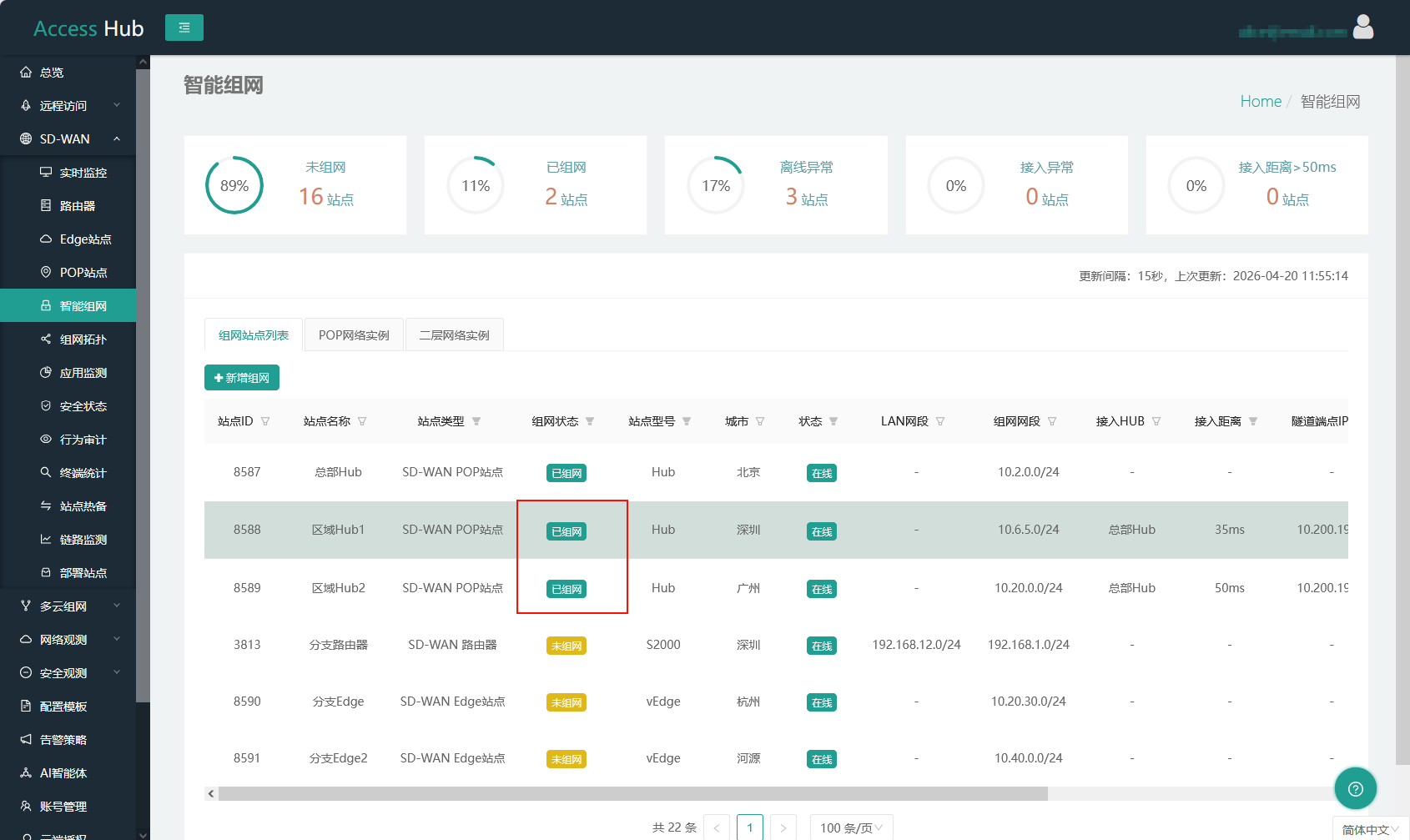

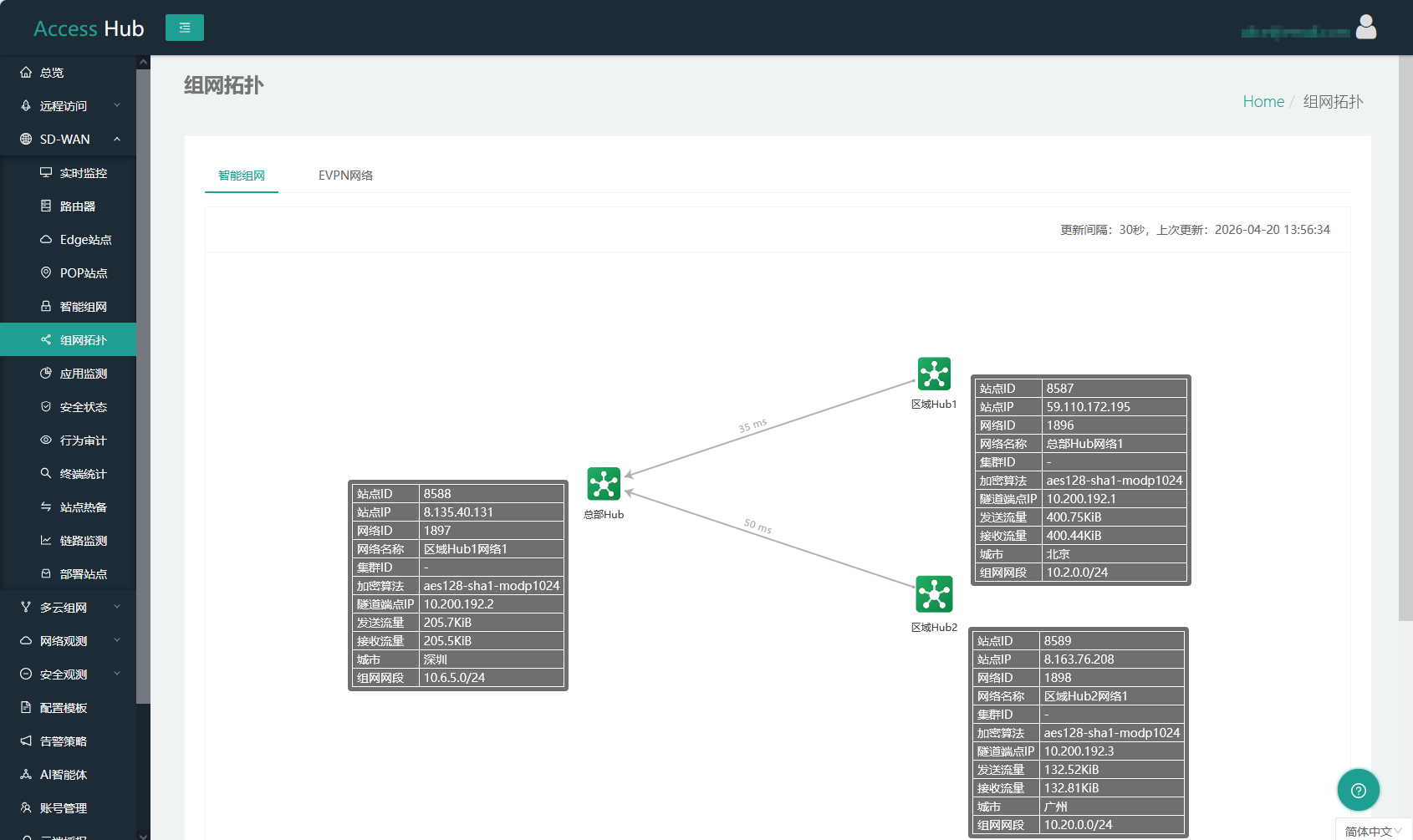

2. 提交后，区域POP站点显示为"已组网"状态，同时SD-WAN → 组网拓扑 页能看到当前的组网拓扑：

分层组网

和智能组网-异地组网的操作完全一样，您可以将分支节点加入区域POP或总部POP网络。

1. 打开SD-WAN → 智能组网 页，点击"新增组网"按钮来组网。选择区域POP网络实例以及加入网络的分支站点：

2. 提交后，分支站点显示为"已组网"状态，同时SD-WAN → 组网拓扑 页能看到当前的组网拓扑：

新增区域POP

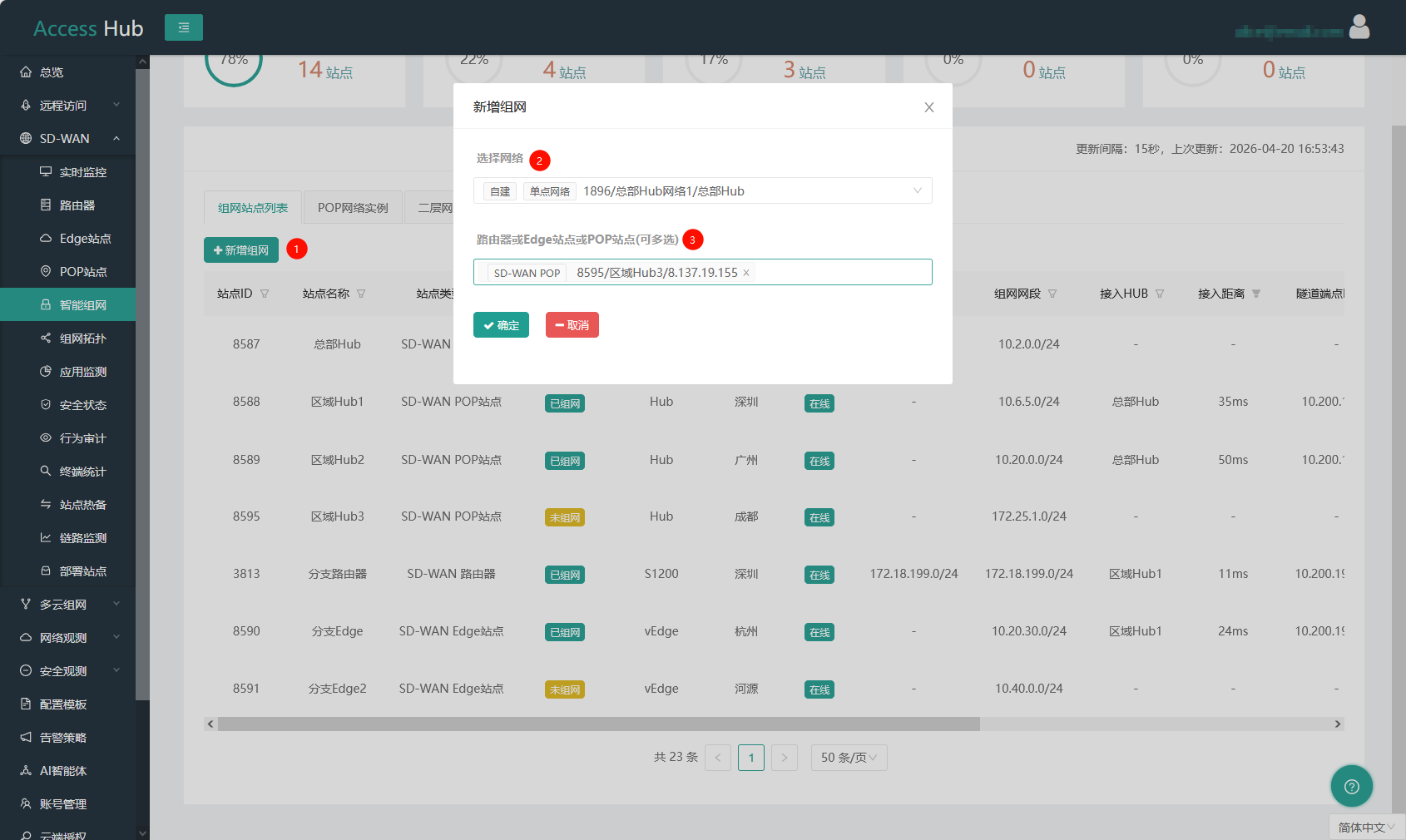

1. 打开SD-WAN → 智能组网 页，点击"新增组网"按钮，将新区域POP加入总部POP所处的网络：

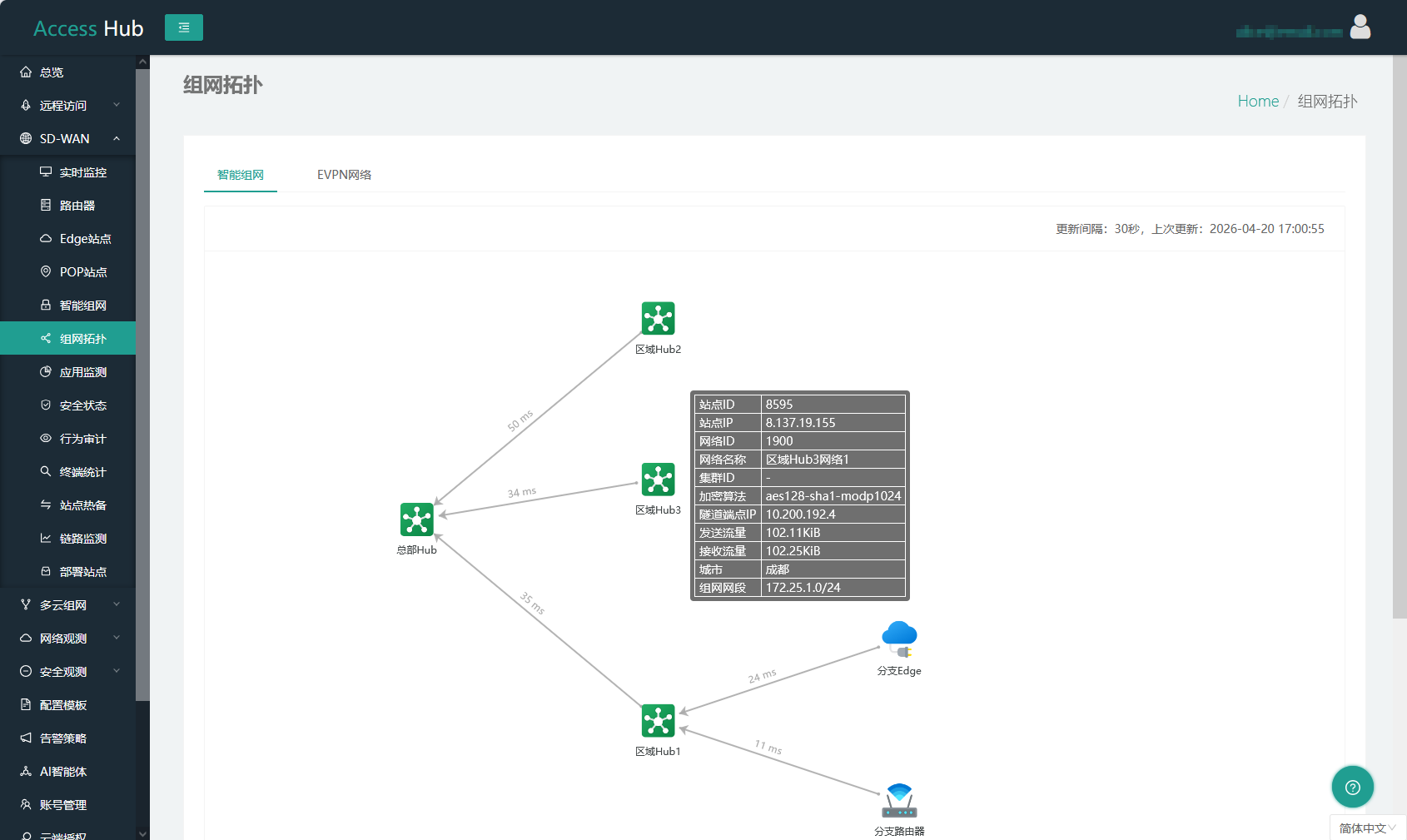

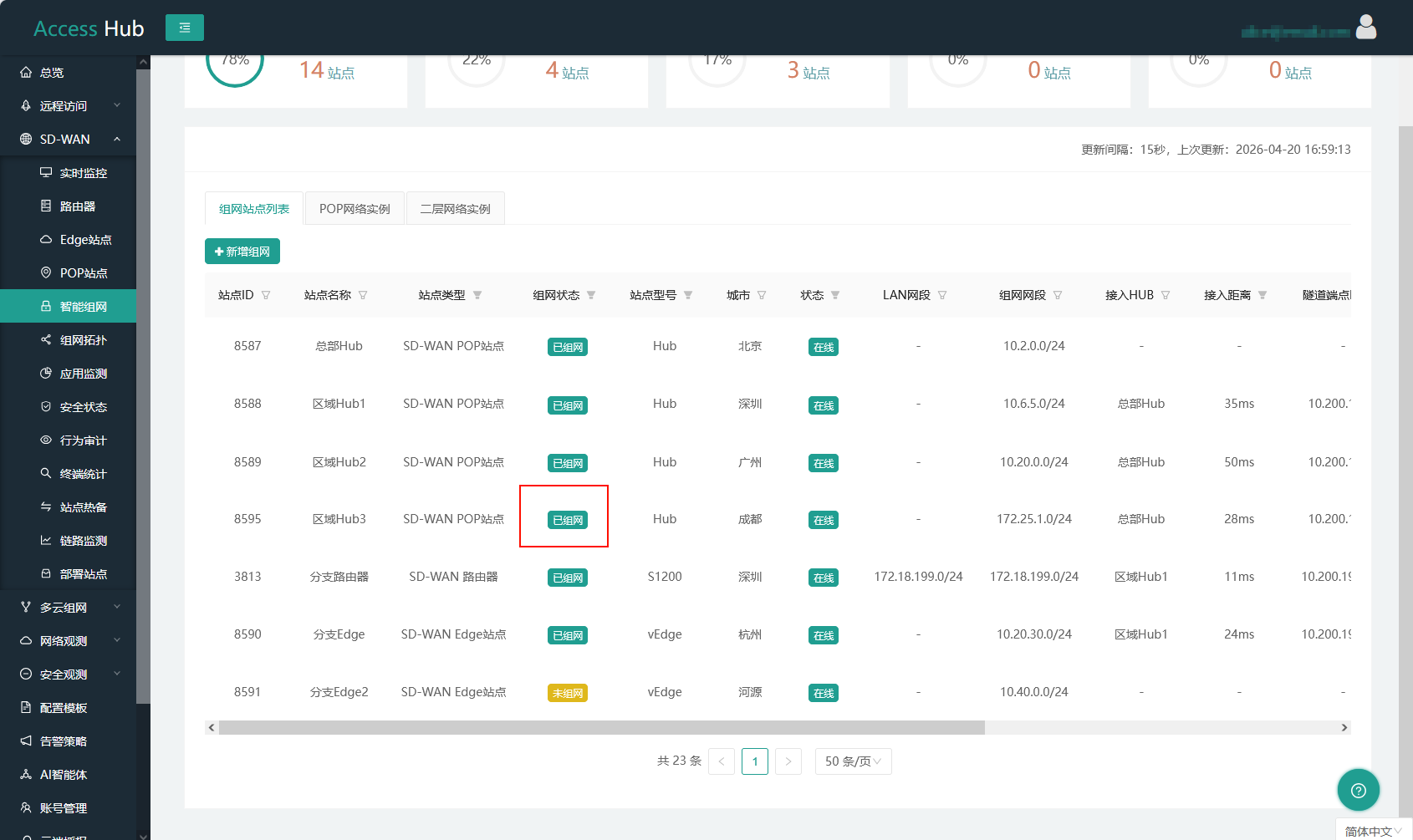

2. 提交后，新区域POP站点显示为"已组网"状态，同时SD-WAN → 组网拓扑 页能看到当前的组网拓扑：

新增组网节点Spoke

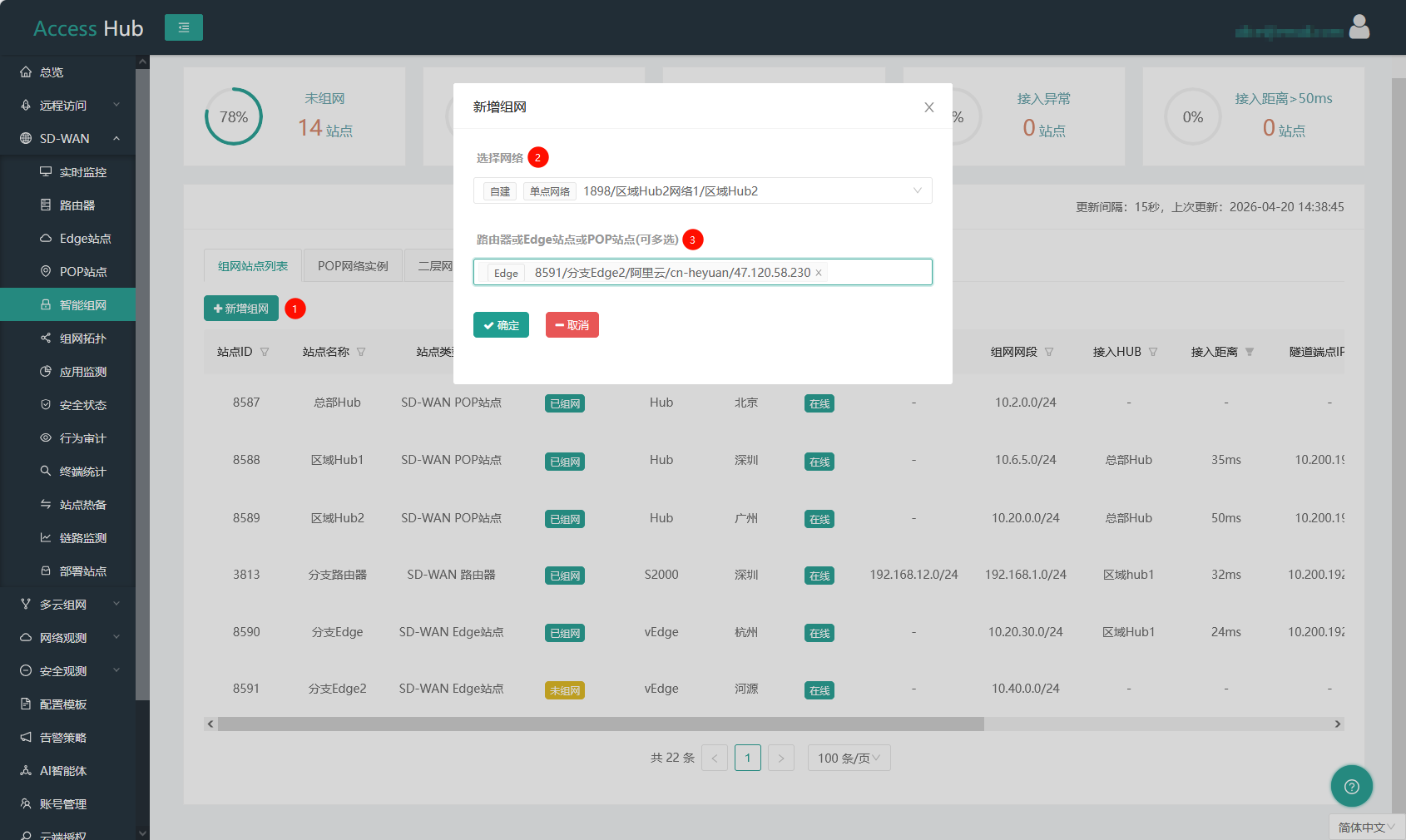

1. 建立组网后，可随时通过SD-WAN → 智能组网 页的"新增组网"按钮，来将更多分支机构加入总部或区域POP网络：

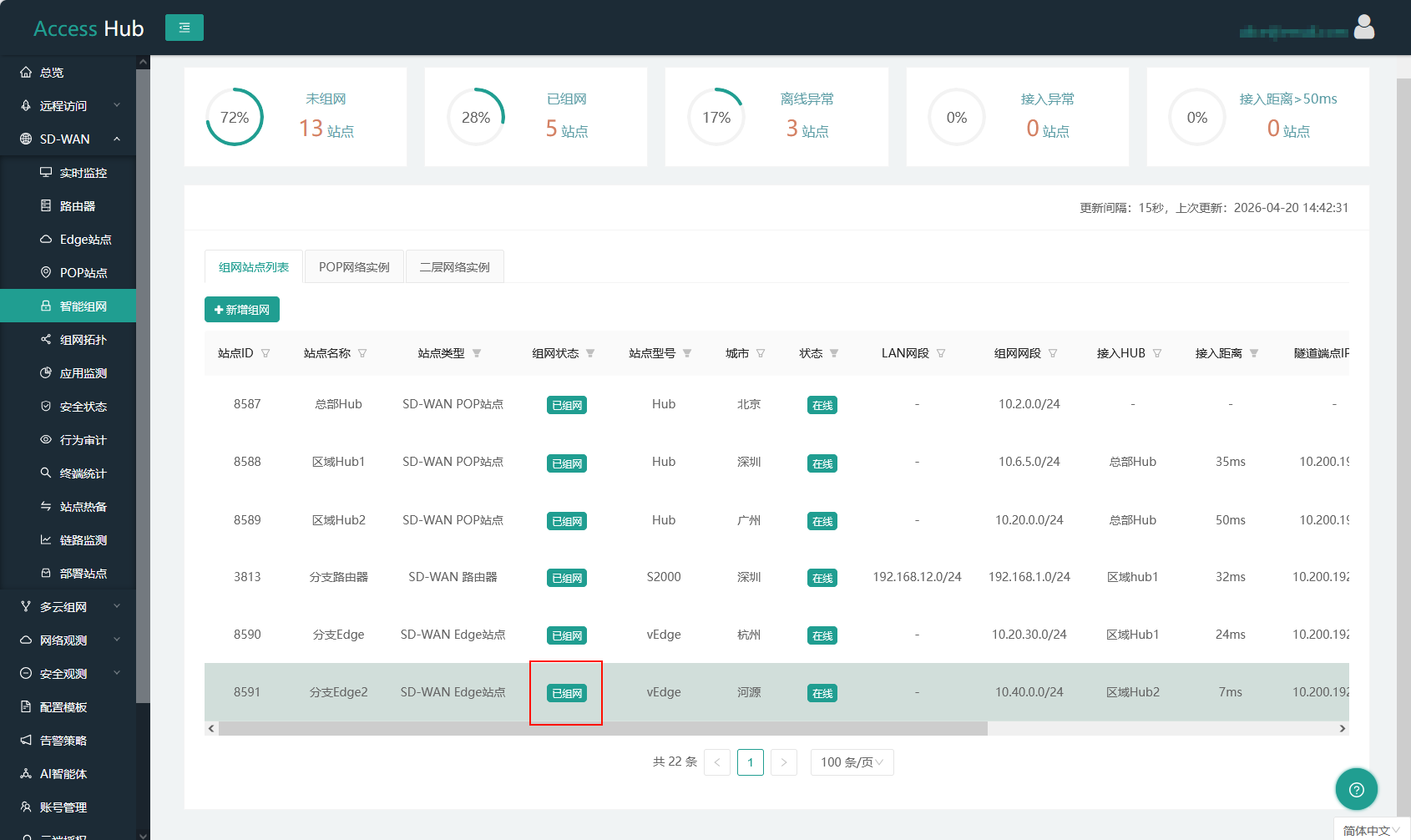

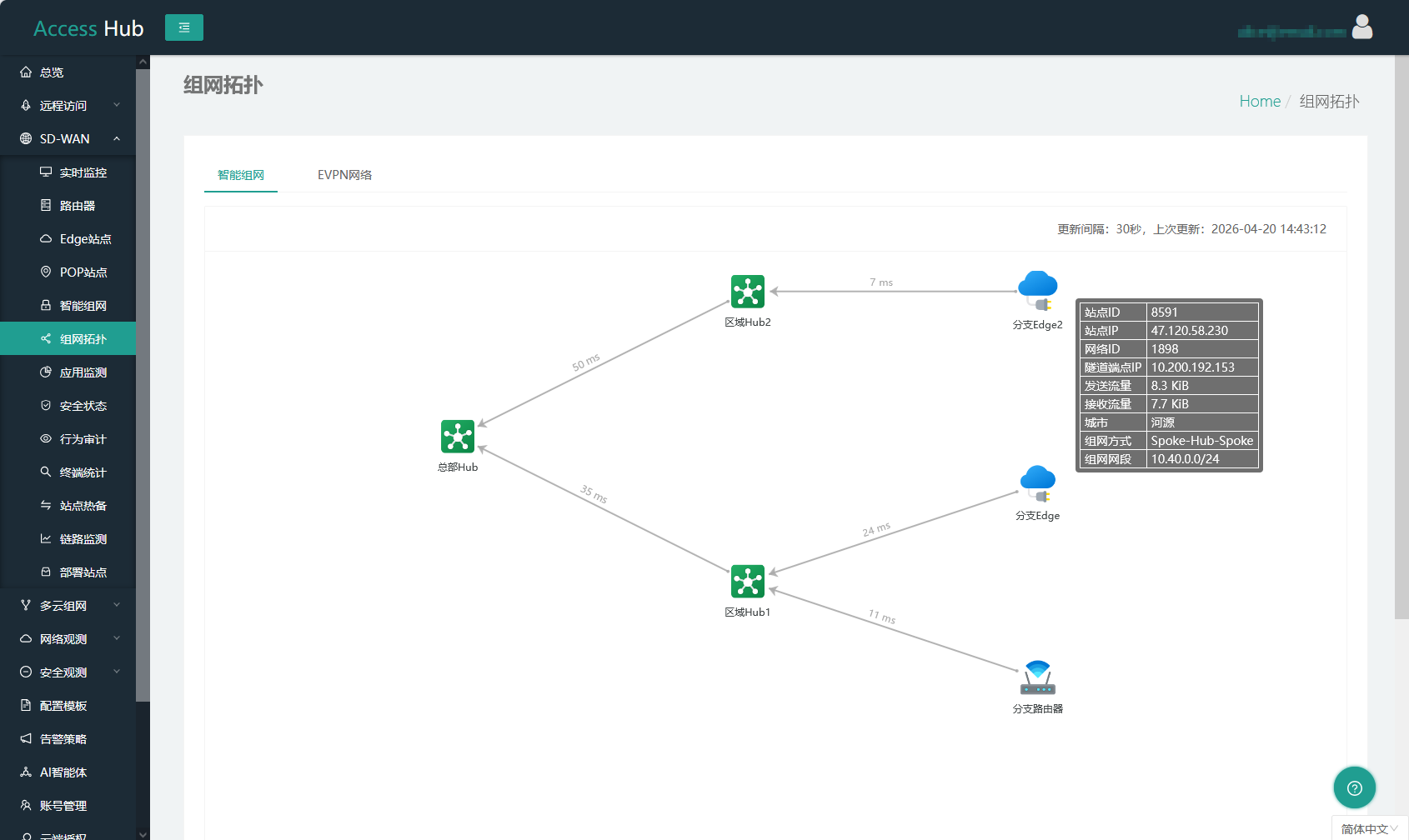

2. 完成后，可以在当前页面看到组网状态，或在SD-WAN → 组网拓扑 页能看到当前的组网拓扑：

节点退网

区域POP退网

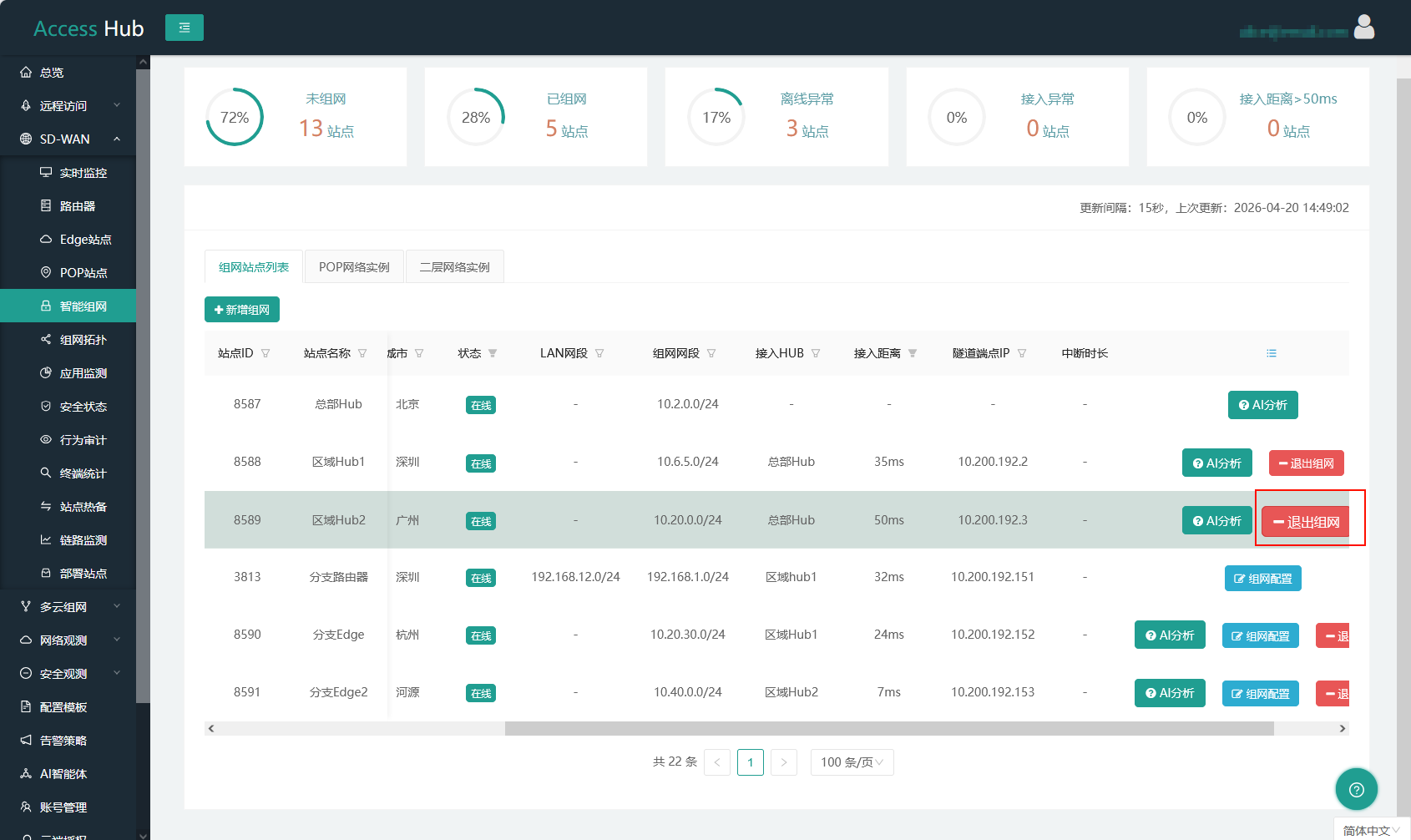

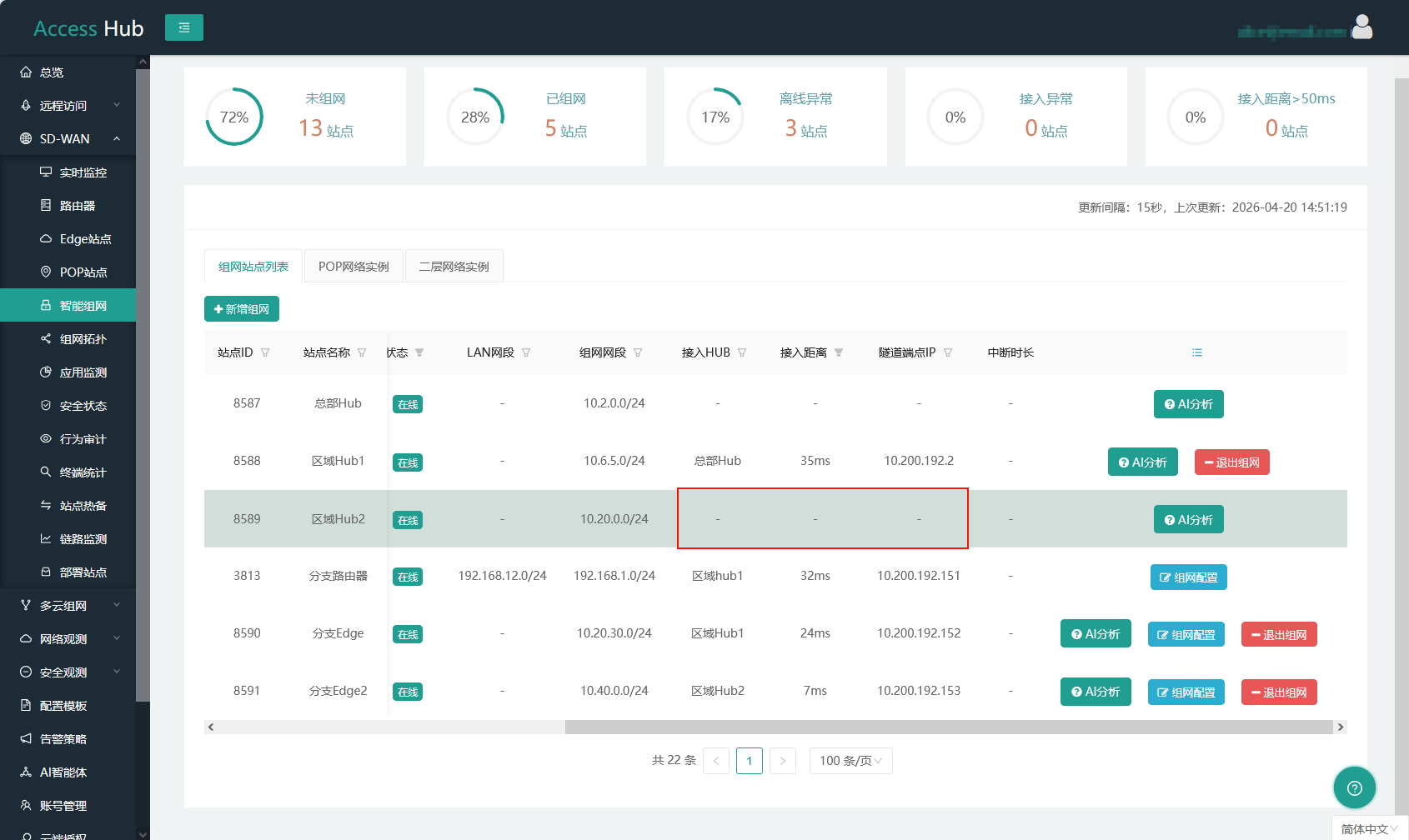

1. 当区域POP不再使用时，可访问SD-WAN → 智能组网 页，点击区域POP行的"退出组网"按钮即可：

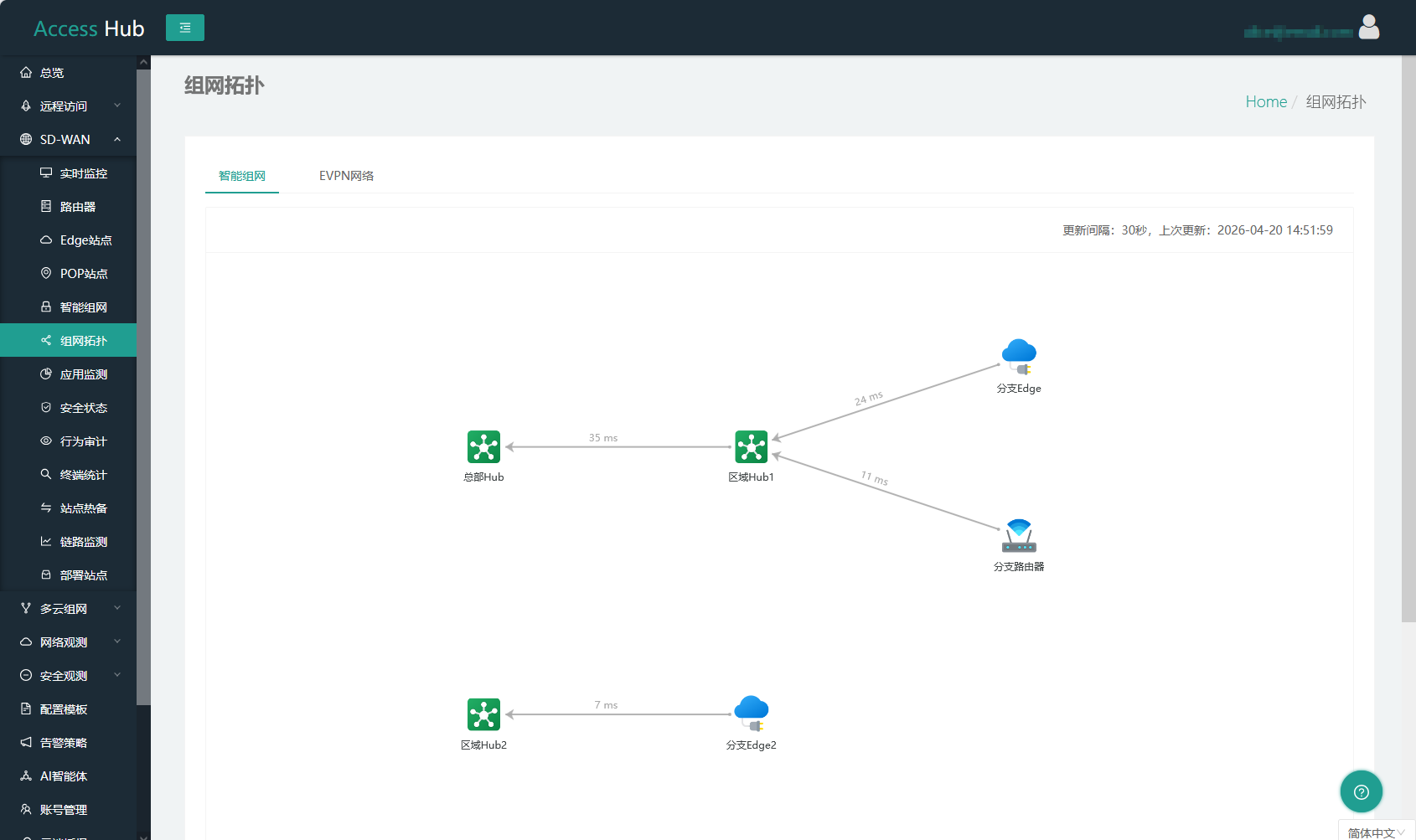

2. 完成后，该Hub的"接入Hub"信息被还原为空，同时SD-WAN → 组网拓扑 页能看到该区域网络已从总部POP脱离：

要进一步将"分支Hub2"退网，参考上面的"节点退网"教程即可。

更多信息

• SD-WAN站点"组网配置"详情，请参阅：组网配置
