二层组网
智能组网是三层组网，能够实现异地局域网之间的IP互通。而二层组网则更进一步，能够将组网设备变成交换机，实现基于MAC地址的异地流量转发；
场景说明
面向场景：
- 跨地域二层互联：实现异地设备间的无缝连接，支持设备自动发现、集中管理等场景，弱化地域边界；
- 底层协议透传：支持广播、组播及非IP协议栈的数据通信，满足视频会议、实时监控及特殊工业协议的互通需求；
- 灵活流量分发：通过虚拟网关技术，实现下级设备的集中或分布式上网，提升网络灵活性和扩展性；
- 多维业务隔离：支持多个二层网络的独立运行，通过不同物理网口接入，确保不同业务流互不干扰；
使用限制
前置条件
二层组网
下面以PC1、PC2为例，介绍二层互通、虚拟网关的配置方式：
智能组网

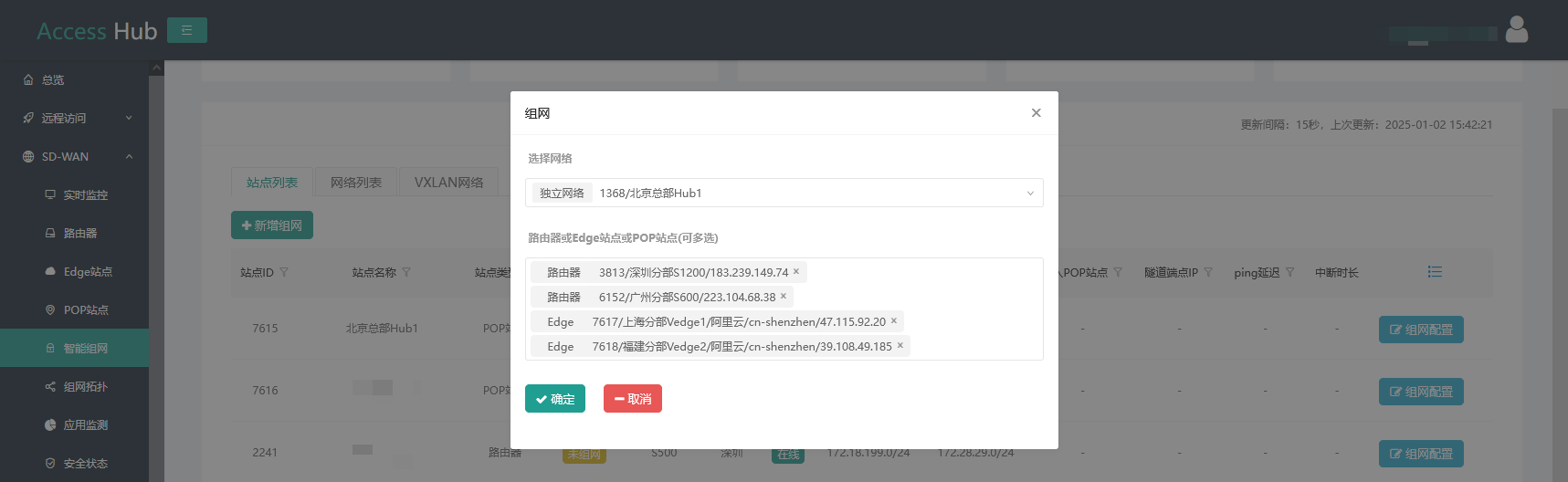

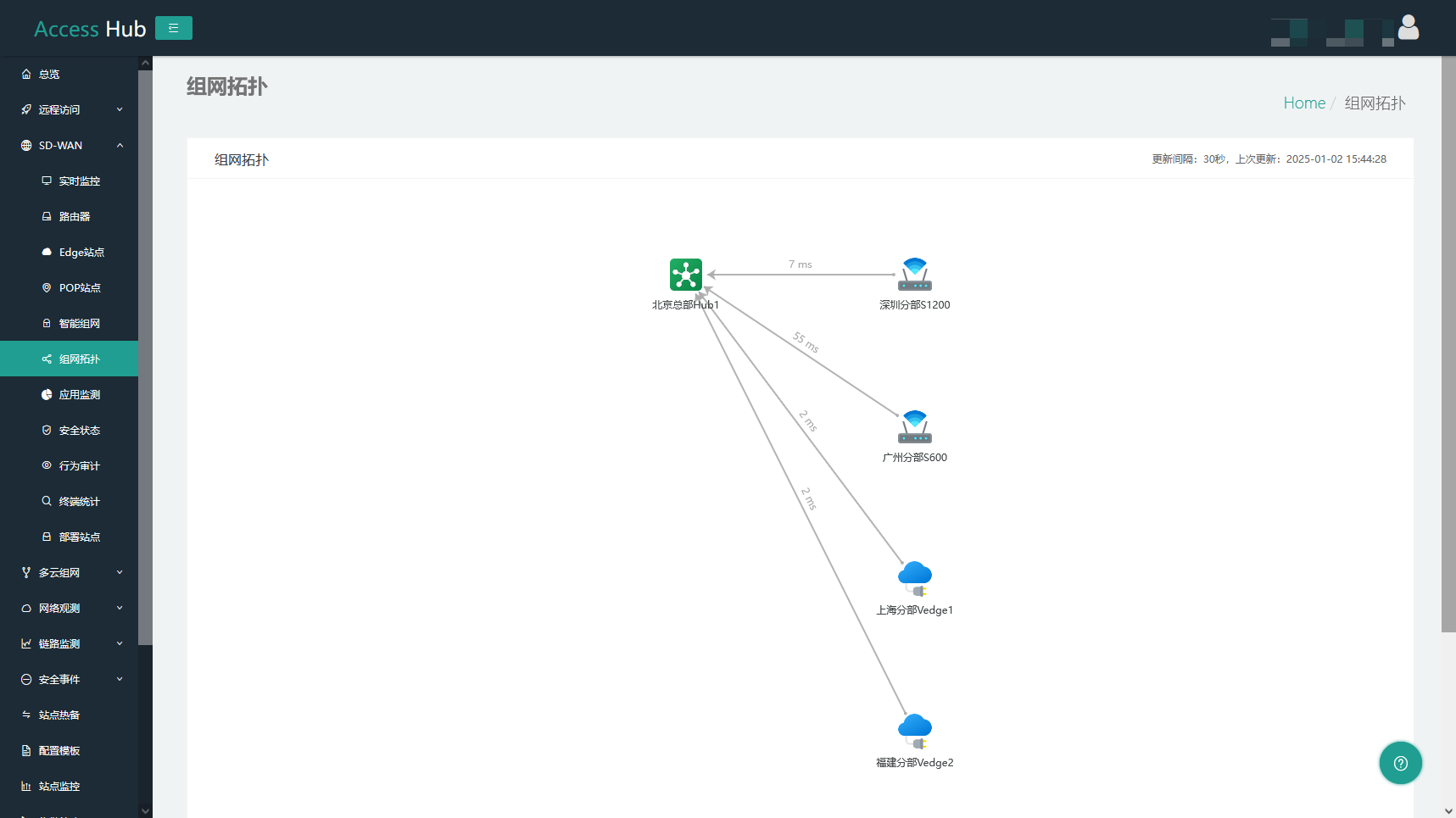

在配置二层互联之前，需要先配置智能组网，请参考智能组网教程，创建类似以下的组网拓扑：
完成后的拓扑如下：
创建网络实例

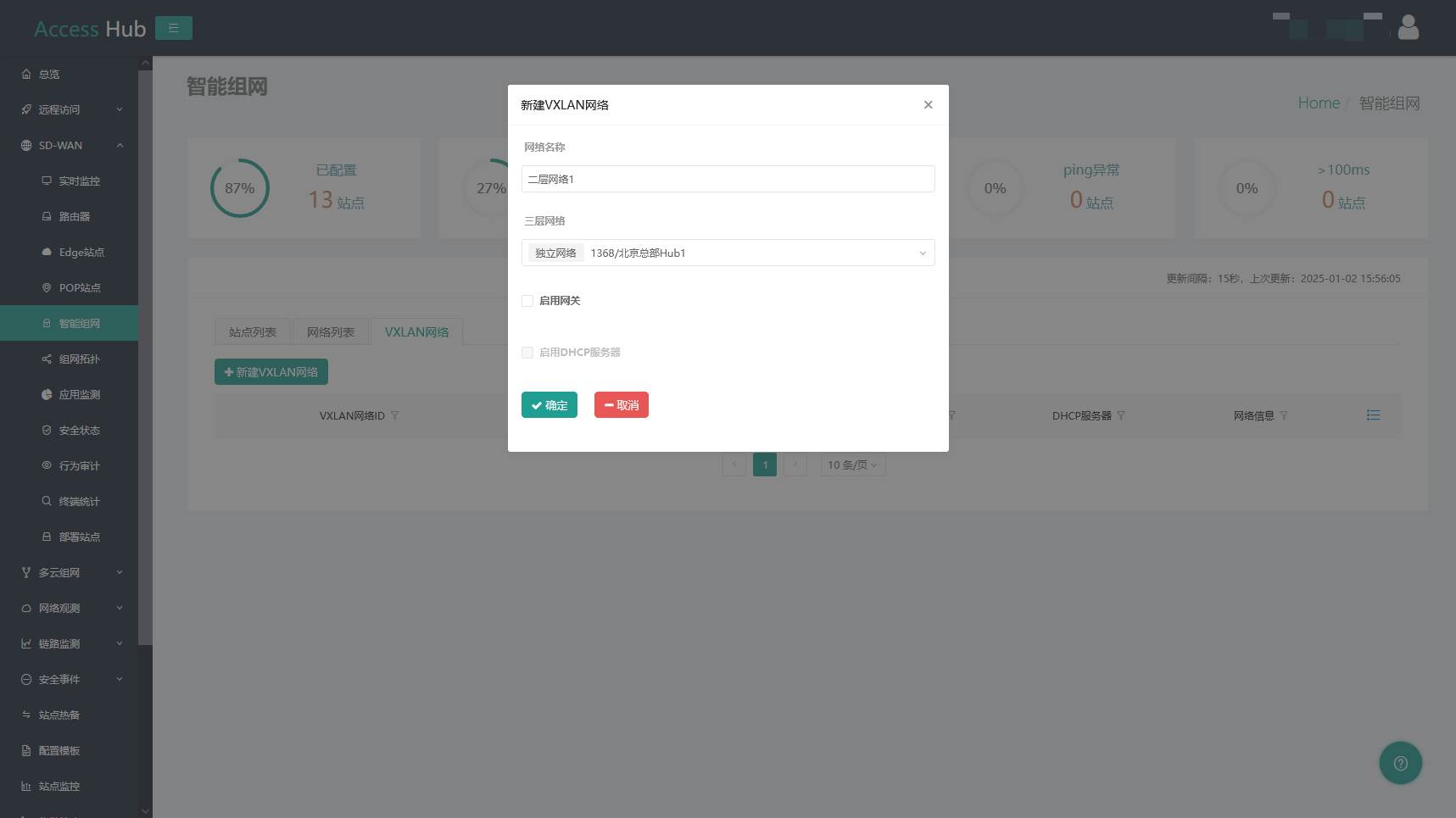

打开SD-WAN → 智能组网 页，切换到"VXLAN网络"页签，通过"新增VXLAN网络"按钮来创建新的二层网络实例，“三层网络"的位置选择上一步创建的智能组网：
配置二层互联
-
点击二层网络实例的”+“号按钮，会看见所有组网站点的初始角色为"未配置"状态：
-

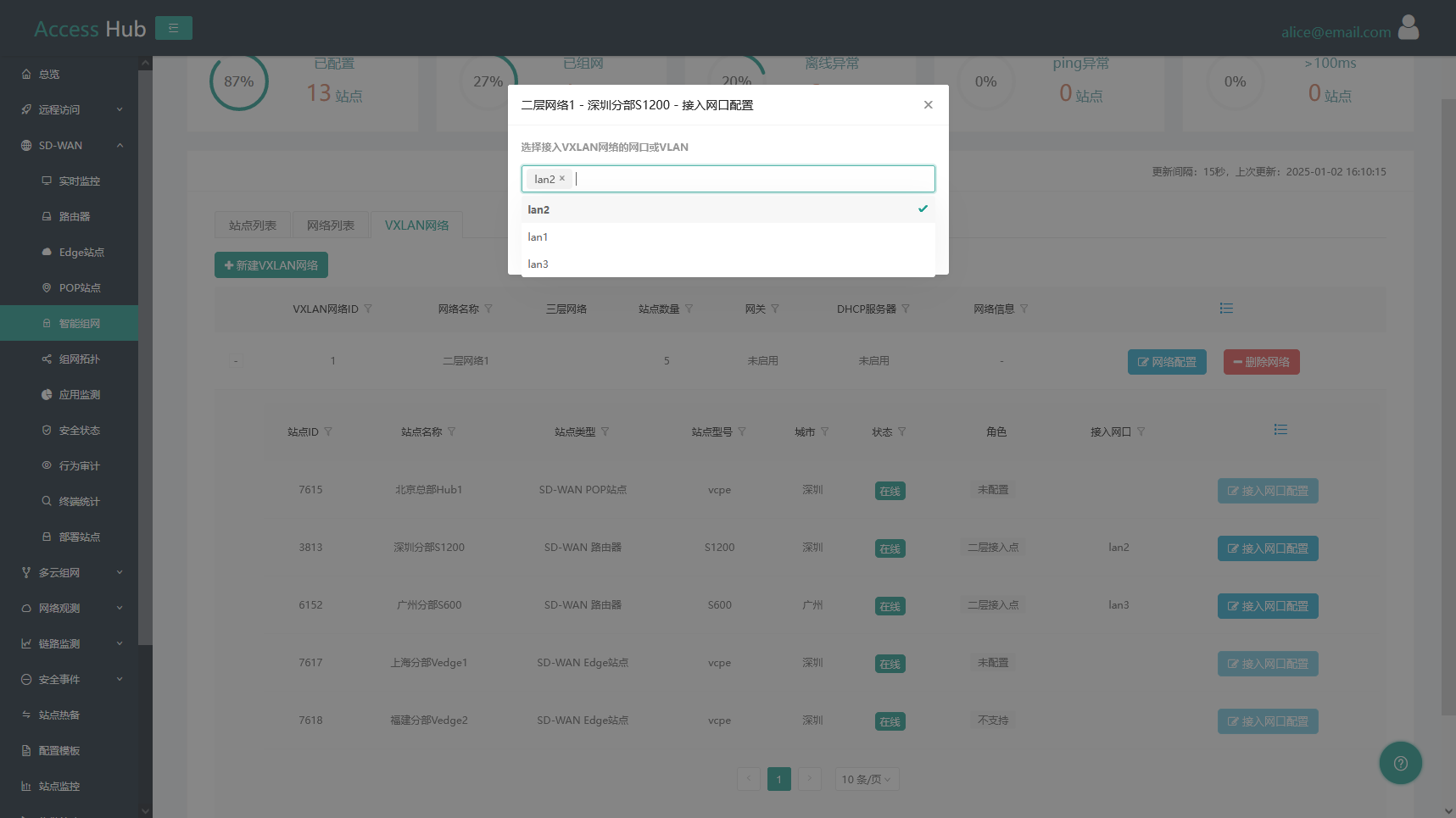

计划把"深圳分部S1200"的lan2网口、“广州分部S600"的lan3网口 用作此二层互联的接入网口。点击相应站点的"接入网口配置”，选择网口名称后提交即可：
-

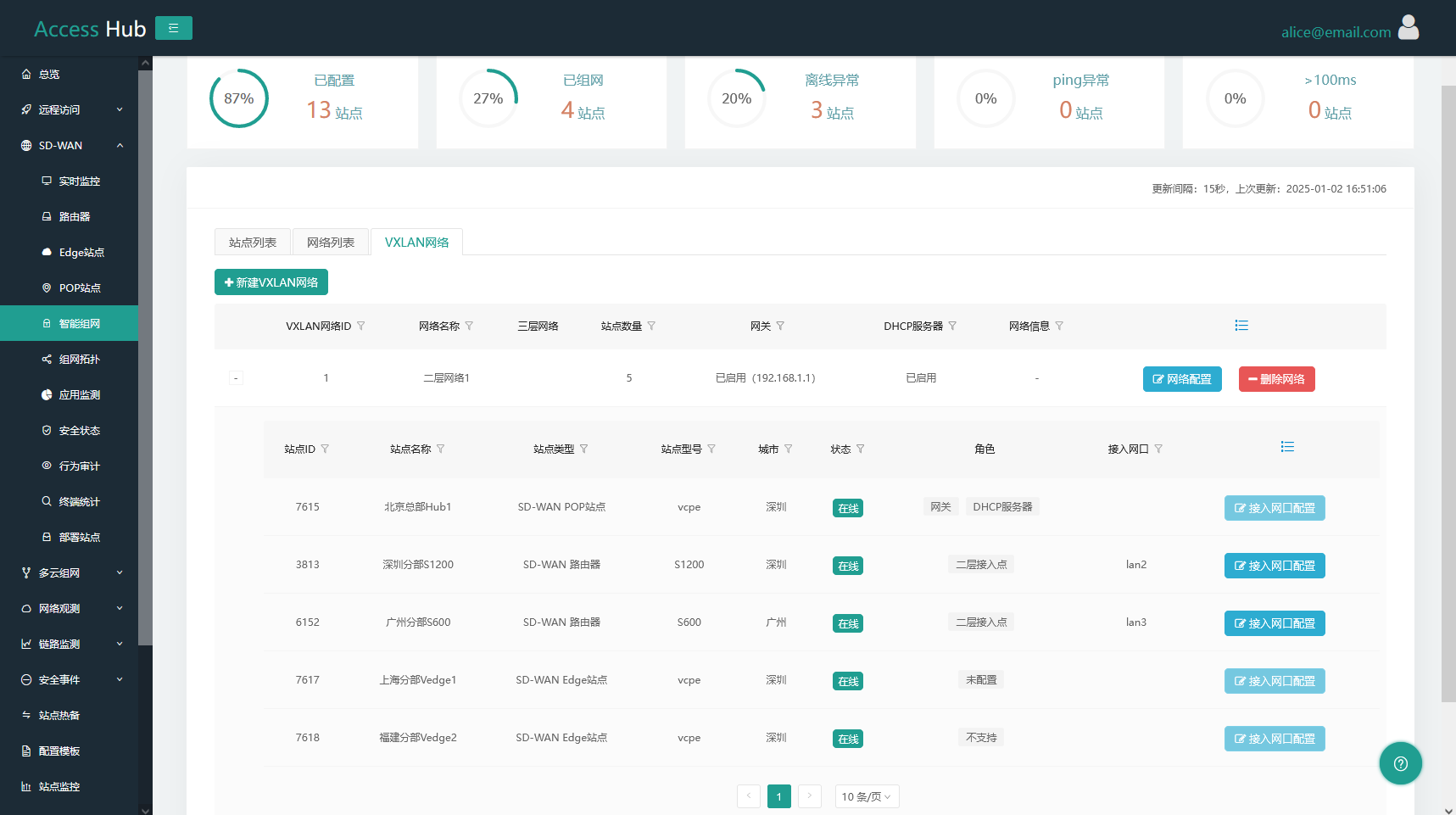

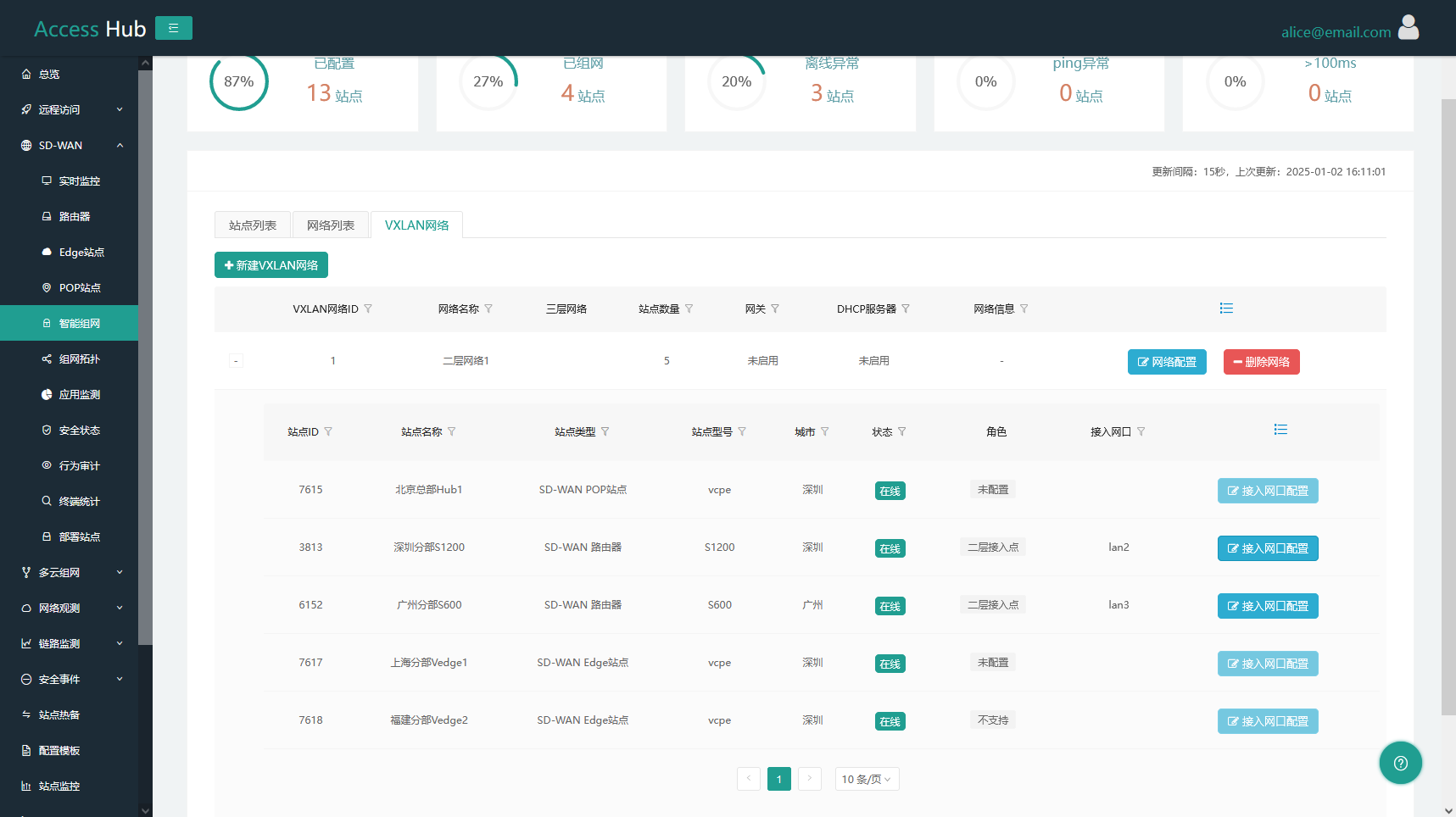

配置完成后，可以看到相应站点的角色是"二层接入点”：
-

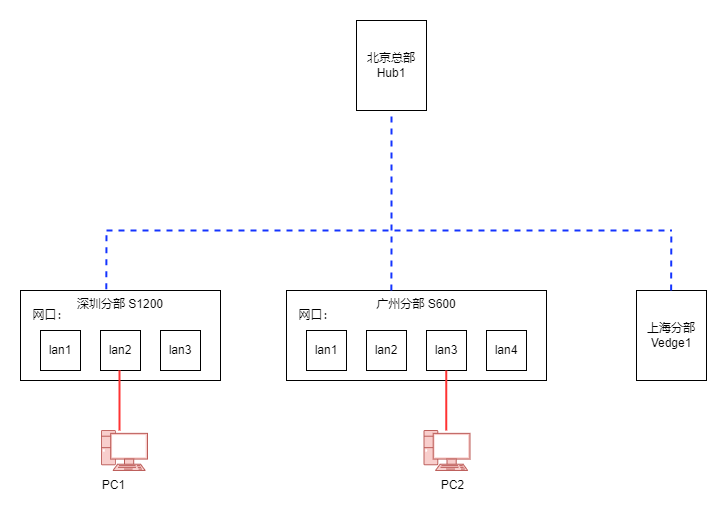

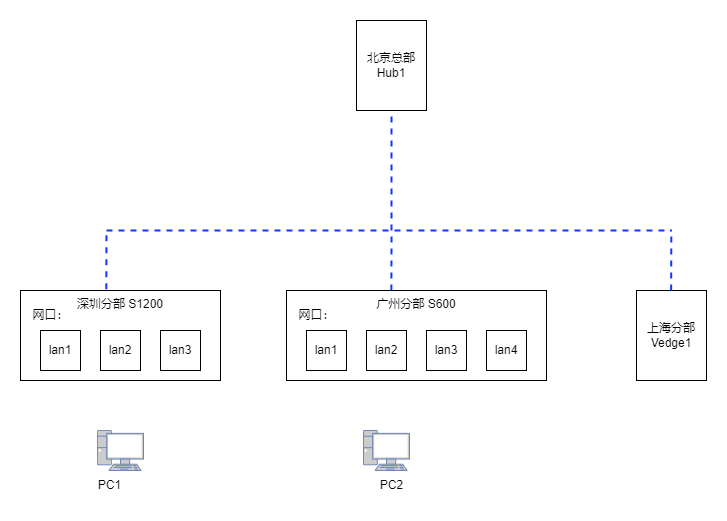

之后把PC1接在"深圳分部S1200"的lan2网口下面，PC2接在"广州分部S600"的lan3网口下面，两者可以二层互通：
可选：三层虚拟网关
通过上述步骤，PC1和PC2已经可以二层互访。如有必要，可采取以下方式继续配置PC在网络层的互访：
- 方法1：PC配置静态IP地址；
- 方法2：将用户已有的网关/DHCP服务器接入二层网络，给PC分配动态IP地址；
- 方法3：使用二层网络附带的网关/DHCP服务器功能，统一给终端分配动态IP地址；
这里重点介绍方法3，方法1和方法2请自行搜索相关资料。
Accesshub提供的三层虚拟网关，提供了两种网关模式：
- 集中式网关：将指定站点配置成网关，所有终端访问公网的流量，将通过某站点统一出站；
- 分布式网关：所有站点均配置成统一的网关IP和MAC地址，终端访问公网的流量，将就近从其接入的站点出站；
使用时，请根据场景自行选择合适的网关模式。以下是配置示例：

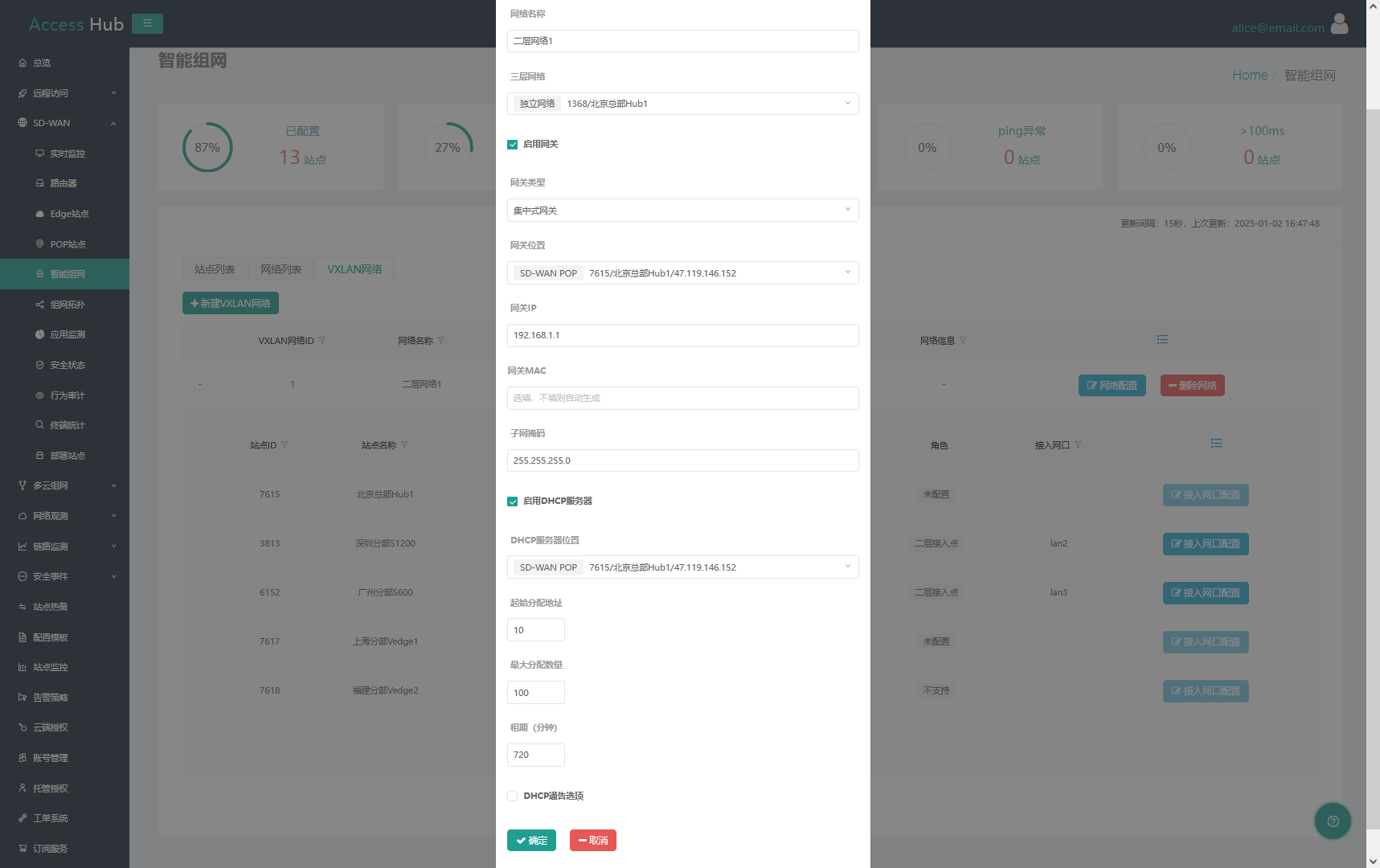

- 点击二层网络实例的"网络配置"，勾选"启用网关"和"启用DHCP服务器"，正确配置相关参数：
| 名称 | 解释 |
|---|---|
| 网关类型 | 集中式/分布式 |
| 网关位置 | 选择哪个站点作为此二层网络的网关，或流量出口 |
| 网关IP | 内网IP，如192.168.1.1等 |
| 网关MAC | 留空则自动生成。自行填写符合格式的MAC地址如 |
| 子网掩码 | 255.255.0.0，255.255.255.0等 |
| DHCP服务器位置 | 选择哪个站点作为此二层网络的DHCP服务器 |
| 起始分配地址 | 为0~255之间的数。假设网关IP为192.168.1.1，为10时代表从"192.168.1.10"开始分配 |
| 最大分配数量 | 即DHCP地址池的大小 |
| 租期 | DHCP组约，分钟 |
| DHCP通告选项 | 当需要覆写给用户下发的网关、DNS服务器地址时使用 |
-

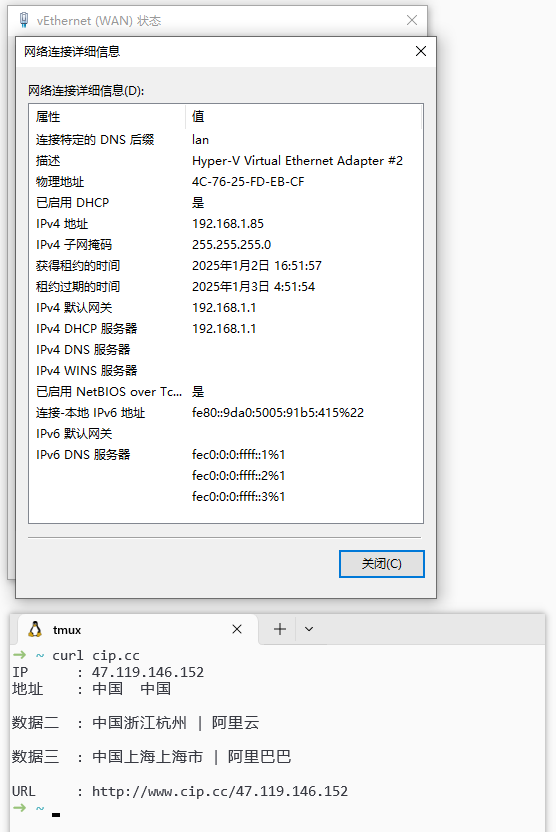

配置完成后，PC1、PC2会从上述IP地址池获取IP，所有流量将通过"总部Hub1"站点出站：
-

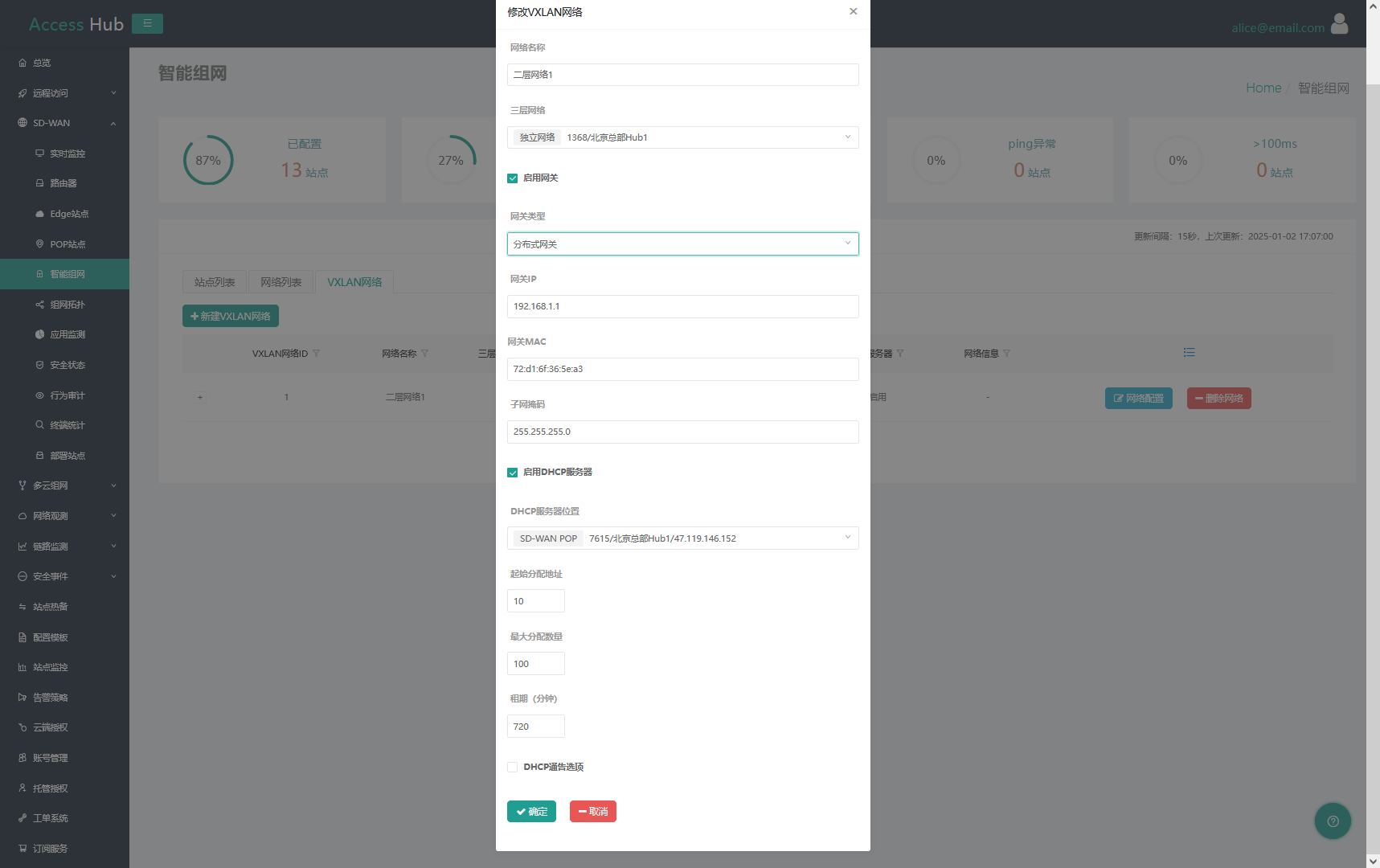

如果想让下级设备的公网流量从本地出站，而非集中通过单一站点出站，造成网络拥堵，可以把网关类型改为"分布式网关"：
-

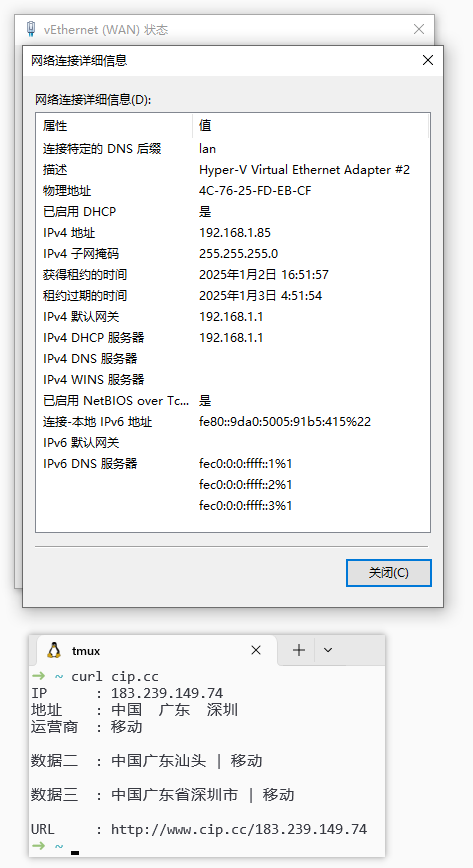

此时公网流量会从各地的组网站点出站，且下级设备仍然可以二层互通：
退出二层组网
二层网络节点与智能组网相同，站点从智能组网退出后，会自动退出二层组网.请参考：智能组网/节点退网
删除二层网络
点击二层网络实例的"删除网络"按钮，即可删除二层网络：
多个二层网络

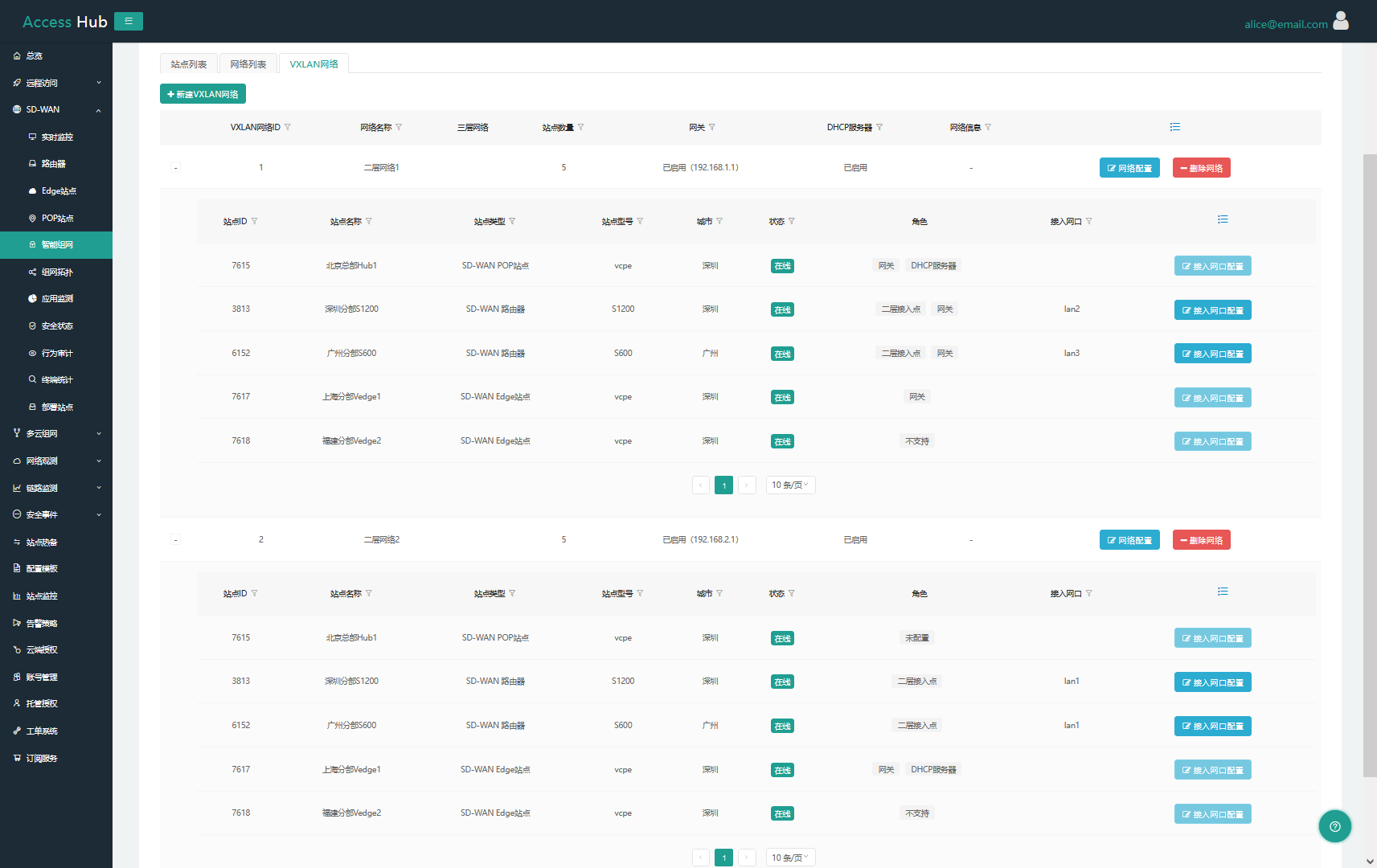

您可以在单个智能组网中创建多个二层网络，并在组网设备上为每个网络配置接入口，它们之间是相互隔离的：

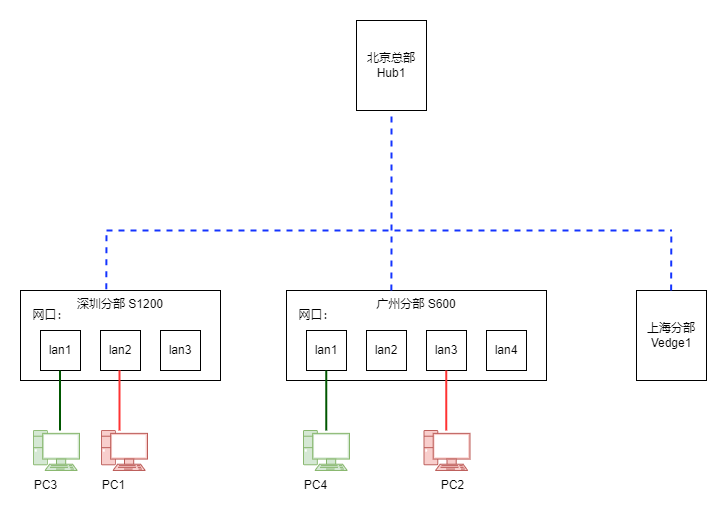

此时接在相应lan口上的PC1、PC2处于"二层网络1"中，PC3、PC4处于"二层网络2"中，两个二层网络之间互不干扰：
更多信息
无。
